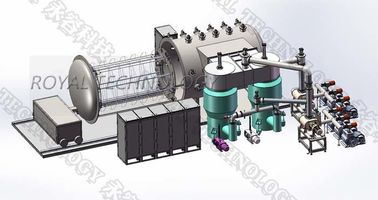

क्षैतिज बड़े स्टेनलेस स्टील शीट्स और पाइप्स वैक्यूम आयन प्लेटिंग मशीन / एसएस शीट्स सजावट वैक्यूम कोटिंग यूनिट
क्षैतिज बड़े आकार मल्टी-आर्क वैक्यूम प्लेटिंग मशीन विशेष रूप से बड़े स्टेनलेस स्टील शीट और पाइप के लिए डिज़ाइन किया गया है, फ़िल्टिर्स पीवीडी सजावट रंग कोटिंग।
चेंबर आकार डायआ 2000 * एल 8000 मिमी तक है, जो कोट को सबसे लंबे समय तक स्टेनलेस स्टील पाइप 7000 मिमी तक कर सकता है।
क्षैतिज बड़े आकार मल्टी आर्क वैक्यूम कोटिंग मशीन निर्दिष्टीकरण
| 1. चैंबर | बेलनाकार संरचना | फ्रंट साइड खोलने, स्टेनलेस स्टील (एस 304), मोटाई: (14 + 6) मिमी, सतह पर धातु के तार चित्रकला प्रक्रिया। शीतलक विधि: पानी, आंशिक रूप से दोहरी परतें | 3. नियंत्रण और ऑपरेशन सिस्टम | पीएलसी + रंग टचस्क्रीन + ऑटो / अर्ध-ऑटो / मैन्युअल रूप से | |||||||
| अंतिम दबाव | 7.0 × 10-4 पा (लोड किए बिना, कमरे के तापमान पर खाली कक्ष) | ऑपरेटरों और उपकरणों की रक्षा के लिए कई सुरक्षा इंटरलॉक (पानी, वर्तमान आदि) | |||||||||
| लीक | अंतिम दबाव तक पहुंचने के बाद मशीन को बंद करने के 1 घंटे में 0.67 पीए से बेहतर | प्रक्रिया स्वचालन और नियंत्रण; ऑपरेटिंग प्रक्रियाएं और व्यंजनों की लॉगिंग | |||||||||
| पम्पडाउन समय | 1 एएम से 5.0x10-3 पीए <15 एमिन (कमरे के तापमान पर लोड किए बिना, रिक्त कक्ष) | प्रशासक प्रवेश मंच | |||||||||
| आंतरिक आकार | φ2000 × 8000 (एच) मिमी | सिस्टम को स्वत: बंद करना | |||||||||
| 2. कोटिंग जमा प्रणाली | घूर्णी प्रणाली | प्लैनेटरी ड्राइविंग सिस्टम (पाइप के लिए) - (φ1300 * 7000 मिमी) स्टील शीट्स के लिए केंद्रीय ड्राइविंग सिस्टम। (φ1600 * 7000 मिमी) | 4. यूटिलिटीज सप्लाई (उपयोगकर्ता द्वारा प्रदत्त) | पैर प्रिंट | (L1600mmm * W9000mm * H3200mm) | ||||||
| रैक निर्दिष्टीकरण | मैक्स। सब्सट्रेट लोड: 1000 किलो; गति: 0-8 आरपीएम (समायोज्य) वकिया द्वारा विशेष डिजाइन कोटिंग्स की स्थिरता और स्थिरता सुनिश्चित करने के लिए। | जलापूर्ति | 1.Water 1) जल उपभोग: 0.2-0.3MPa / CM2 2) जल प्रवाह: ≥10L / मिनट 3) पानी का तापमान: ≤25 ℃ | ||||||||
| वैक्यूम पंप | 6x रोटरी वेन पिस्टन पम्प (मैकेनिकल) 2x रोटरी वेन वैक्यूम पम्प (होल्डिंग) 2x रूट्स वैक्यूम पम्प 4x डिफ्यूशन पम्प | बिजली की आपूर्ति | 3 चरणों 4 लाइनें, एसी 380 वी ± 5% 50HZ; ग्राउंड वायर: <3Ω | ||||||||
| जमाण स्रोत | कैथोडिक स्टीर्ड परिपत्र आर्क: 60 सेट, आयाम: φ100 × 40 मिमी वकिया द्वारा विशेष डिजाइन | रिएक्टिव गैस | ओ 2, आर, एन 2, सी 2 एच 2, (> 99.9 9%) | ||||||||
| पूर्वाग्रह की आपूर्ति | 72KW | हवा कंप्रेसर | ≥7.5 पी, 0.6 ~ 0.7MPa, 6-8 किग्रा / सेमी 2 | ||||||||
| गरम करना | 250 ℃ तक (कमरे के तापमान से 200 ℃ तक, 15 मिनट से कम) | वायु कंटेनर | ≥2m³ | ||||||||
| सब्सट्रेट कैरियर | शीट कोटिंग के लिए; अन्य सब्सट्रेट धारकों को विभिन्न उत्पादों के आधार पर ग्राहकों द्वारा प्रदान किया गया। | जल शीतलक टॉवर और टैंक | 50 टी, 180 एल / मिनट @ 10 - 25 ℃, 0.2 ~ 0.3MPa, 5 किग्रा / सेमी 2 (न्यूनतम) | ||||||||
पीवीडी गोल्ड रंगों का चमड़ा

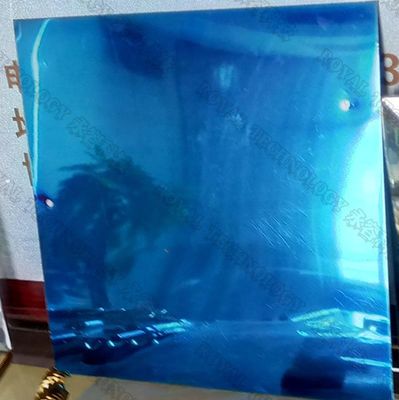

पीवीडी ब्लू रंग
अधिक विशिष्टताओं के लिए कृपया हमसे संपर्क करें, आपको कुल कोटिंग समाधान प्रदान करने के लिए रॉयल टेक्नोलॉजी को सम्मानित किया गया है।
