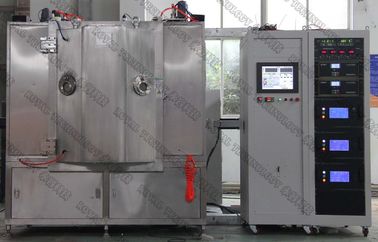

ग्रेफाइट पीवीडी वैक्यूम कोटिंग मशीन / जेट ब्लैक डेकोरेशन पीवीडी कलर फ़िनिश
ग्रेफाइट PVD वैक्यूम कोटिंग मशीन संरचनाएं:
डिपोजिट सोर्सेज
ठोस धातु लक्ष्य के वाष्पीकरण के लिए संचालन परिपत्र आर्क स्रोत;
एमएफ की 2 जोड़ी ग्रेफाइट पतली फिल्म परत बयान के लिए अनब्लेटेड स्पटरिंग कैथोड;
पूर्व-उपचार के लिए प्लाज्मा क्षेत्र बनाने के लिए आयन बॉम्बबोर्डमेंट के लिए बायस पावर सप्लाई;
एनोड रेखीय आयन स्रोत इकाई (वैकल्पिक के लिए) PACVD और PECVD प्रसंस्करण;
पानी के आणविक संघनन (वैकल्पिक के लिए) क्रायोपम्प (पॉलीकोल्ड)
अन्य मॉड्यूल
1. वैक्यूम चैंबर
2. रूह वैक्यूम पंपिंग सिस्टम (बैकिंग पंप पैकेज)
3. उच्च वैक्यूम पंपिंग सिस्टम (मैग्नेटिकली सस्पेंशन आणविक पंप)

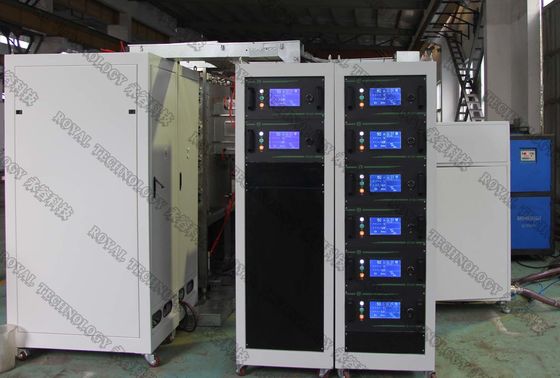

4. इलेक्ट्रिकल कंट्रोल और ऑपरेशन सिस्टम
5. सहायक सुविधा प्रणाली (उप प्रणाली)
6. डिपोजिशन सिस्टम: एमएफ स्पैटरिंग कैथोड, एमएफ बिजली की आपूर्ति, वैकल्पिक के लिए बायस पावर सप्लाई आयन स्रोत
ग्रेफाइट PVD वैक्यूम कोटिंग मशीन प्रदर्शन
1. परम वैक्यूम दबाव: 5.0 × 10 - 6 टोर से बेहतर।
2. ऑपरेटिंग वैक्यूम प्रेशर: 1.0 × 10 - 4 टॉर।
3. पम्पिंगडाउन समय: 1 बजे से 1.0 × 10 - 4 टोर्र 3 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)
4. धातु सामग्री (स्पटरिंग + आर्क वाष्पीकरण): नी, सीयू, एजी, एयू, टीआई, जेडआर, सीआर, टीआईएन, टीआईसी, टीआईएएलएन, सीआरएन, सीआरसी, आदि।
5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से
एमएफ स्पटरिंग क्या है?
डीसी और आरएफ स्पटरिंग के साथ तुलना में, मिड-फ्रीक्वेंसी स्पटरिंग कोटिंग के बड़े पैमाने पर उत्पादन के लिए एक मुख्य पतली फिल्म स्पटरिंग तकनीक बन गई है, विशेष रूप से ऑप्टिकल कोटिंग्स, सौर पैनल, कई परतों जैसी सतहों पर ढांकता हुआ और गैर-प्रवाहकीय फिल्म कोटिंग्स के फिल्म चित्रण के लिए। , समग्र सामग्री फिल्म आदि।
यह बहुत तेजी से जमा दर के लिए मेगाहर्ट्ज के बजाय kHz के साथ संचालित होने के कारण RF स्पटरिंग की जगह ले रहा है और DC जैसी कंपाउंड पतली फिल्म के दौरान टार्ग विषाक्तता से भी बच सकता है।
एमएफ स्पटरिंग लक्ष्य हमेशा दो-सेट के साथ मौजूद थे। दो कैथोड का उपयोग एक एसी करंट के साथ किया जाता है, जो आगे और पीछे एक दूसरे के साथ होता है, जो डाइजेशन पर लगे चार्ज को कम करने के लिए प्रत्येक रिवर्सल के साथ टारगेट की सतह को साफ करता है, जिससे उत्पन्न होता है जो प्लाज्मा में बूंदों को गिरा सकता है और एकसमान फिल्म विकास को रोक सकता है --- जिसे हमने टारगेट पॉइज़निंग कहा है।
धातु ग्रेफाइट सजावट MF स्पटरिंग सिस्टम आकार:
चैंबर इनर साइज: दीया 1200 मिमी ~ 1600 मिमी
चैंबर इनर हाइट: 1250 मिमी ~ 1300 मिमी
3 डी उत्पादों की स्पेकुलर डिमांड के आधार पर अनुकूलित मशीन साइज भी उपलब्ध हैं।

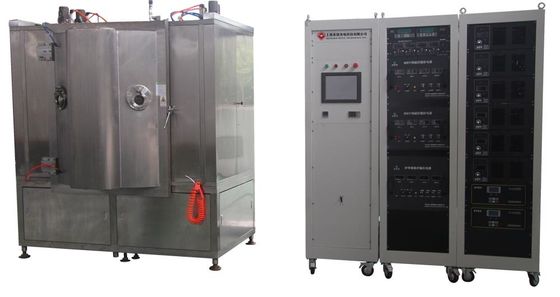

एमएफ स्पटरिंग सिस्टम RTAC1250-SPMF विनिर्देशों
आदर्श | RTAC1250-SPMF | ||||||
प्रौद्योगिकी | एमएफ मैग्नेट्रोन स्पटरिंग + आयन चढ़ाना | ||||||
सामग्री | स्टेनलेस स्टील (S304) | ||||||
चैंबर आकार | Φ1250 * H1250mm | ||||||
चैंबर प्रकार | सिलेंडर, ऊर्ध्वाधर, 1-दरवाजा | ||||||
स्पुतिंग प्रणाली | विशेष रूप से पतली काली फिल्म बयान के लिए डिजाइन | ||||||
विभागीय सामग्री | एल्यूमीनियम, चांदी, तांबा, क्रोम, स्टेनलेस स्टील, निकल | ||||||
डिपॉजिटेशन स्रोत | वैकल्पिक के लिए 2 सेट एमएफ बेलनाकार स्पैटरिंग लक्ष्य + 8 स्टीयरिंग कैथोडिक आर्क स्रोत + आयन स्रोत | ||||||
गैस | MFC- 4 तरीके, Ar, N2, O2, C2H2 | ||||||
नियंत्रण | पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) + | ||||||
पंप सिस्टम | SV300B - 1 सेट (लेयबॉल्ड) | ||||||
WAU1001 - 1 सेट (लेयबॉल्ड) | |||||||
D60T- 1 सेट (लेयबॉल्ड) | |||||||
टर्बो आणविक पंप: 2 * F-400/3500 | |||||||
पूर्व-उपचार | पूर्वाग्रह बिजली की आपूर्ति: 1 * 36 किलोवाट | ||||||
सुरक्षा तंत्र | ऑपरेटरों की सुरक्षा के लिए कई सुरक्षा इंटरलॉक | ||||||
शीतलन | ठंडा पानी | ||||||
विद्युत विद्युत | 480V / 3 चरण / 60HZ (यूएसए अनुपालन) | ||||||
460V / 3 चरण / 50HZ (एशिया आज्ञाकारी) | |||||||
380V / 3 चरण / 50HZ (EU-CE अनुपालन) | |||||||
पदचिह्न | L3000 * W3000 * H2000mm | ||||||
कुल वजन | 7.0 टी | ||||||
पदचिह्न | (L * W * H) 5000 * 4000 * 4000 MM | ||||||
समय चक्र | 30 ~ 40 मिनट (सब्सट्रेट सामग्री के आधार पर, सब्सट्रेट ज्यामिति और पर्यावरण की स्थिति) | ||||||
पावर मैक्स ।। | 155 किलोवाट | ||||||
औसत शक्ति परामर्श (APPROX।) | 75 किलोवाट |
ग्रेफाइट पीवीडी वैक्यूम कोटिंग मशीन धातु के हिस्सों, स्टेनलेस स्टील की वस्तुओं पर सामान्य ग्रेफाइट, जेट ब्लैक, ब्लू रंग आदि की सजावट के लिए एक एकीकृत कई बयान स्रोतों की मशीन है। विशेष रूप से उच्च अंत वर्ग लक्जरी उत्पादों के लिए उपयोग किया जाता है: इलेक्ट्रॉनिक्स: स्मार्ट फोन, कैमरा, लैपटॉप, गोल्फ, चम्मच, कांटे, चाकू, दरवाज़े के हैंडल, नल; अनामिका, हार, कान के छल्ले, कंगन, कलाई घड़ी आदि के गहने।
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
