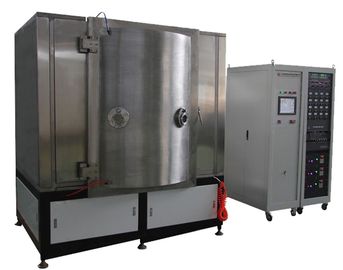

दरवाजा संभाल आयन चढ़ाना मशीन विशेषताएं:
1. वैक्यूम चैम्बर ऊर्ध्वाधर एक खुला दरवाजा है, 304 स्टेनलेस स्टील का निर्माण, वैक्यूम चैम्बर आंतरिक व्यास से -800mm-002200mm;
2. रोटरी वेन पंप, रूट्स पंप और तेल प्रसार पंप या आणविक पंप संविधान द्वारा वैक्यूम प्रणाली;
3. कोटिंग सिस्टम स्पटरिंग पावर स्रोत को नियंत्रित करने के लिए 1-2 मध्यवर्ती आवृत्ति चुंबकत्व का उपयोग करता है, लक्ष्य को नियंत्रित करने के लिए गैर-संतुलित चुंबकत्व की 1-2 जोड़ी होती है और इसमें 6-40 चाप स्रोत होते हैं।
4. उच्च दक्षता पल्स पूर्वाग्रह शक्ति स्रोत;
5. गैसीकरण प्रणाली घरेलू उत्पादन या आयात गैसीय द्रव्यमान प्रवाहमापी का उपयोग करती है, गैस प्रवाह राशि नियंत्रण (प्रदर्शन) मीटर;
6. विद्युत रूप से नियंत्रित प्रणाली की स्थापना विद्युत सर्किट ओवरलोडेड, पानी की आपूर्ति में कटौती, एक्वाटो-ऑप्टिक्स अलार्म डिवाइस को मरता है;
7. नियंत्रण प्रणाली (टच-स्क्रीन + पीएलसी), वास्तविक समय प्रदर्शन विस्तृत पैरामीटर, पूरी तरह से स्वचालित नियंत्रण पूरी उत्पादन प्रक्रिया, और स्वचालित मेमोरी तकनीकी पैरामीटर
दरवाजा संभाल आयन चढ़ाना मशीन विनिर्देशों
1. चैंबर | बेलनाकार संरचना | फ्रंट-साइड ओपनिंग, स्टेनलेस स्टील (S304), मोटाई: 14 मिमी, सतह पर धातु के तार खींचने की प्रक्रिया। शीर्ष कवर और तहखाने: 30 मिमी शीतलन विधि: पानी, आंशिक रूप से डबल परतें। | 3. नियंत्रण और संचालन प्रणाली | पीएलसी + कलर टचस्क्रीन + ऑटो / सेमी-ऑटो / मैन्युअल रूप से | |||||||
परम दबाव | 7.0 × 10-4 पा (लोडिंग के बिना, कमरे के तापमान पर खाली कक्ष) | ऑपरेटरों और उपकरणों (पानी, वर्तमान आदि) की सुरक्षा के लिए कई सुरक्षा इंटरलॉक | |||||||||
लीक | मशीन बंद करने के बाद 1 घंटे में 0.6Pa से कम | प्रक्रिया स्वचालन और नियंत्रण; संचालन प्रक्रियाओं और व्यंजनों डेटा लॉगिंग | |||||||||
पम्पडाउन समय | 1 बजे से 2x10-2Pa≤15mins (लोडिंग के बिना, कमरे के तापमान पर खाली कक्ष) | व्यवस्थापक लॉगिन मंच | |||||||||
भीतरी आकार | φ1400 × 1600 (एच) मिमी | ऑटो-बंद प्रणाली | |||||||||
2. कोटिंग डिपोजिशन सिस्टम | घूर्णी प्रणाली | ग्रहों की ड्राइविंग संरचना | 4. उपयोगिताएँ आपूर्ति (उपयोगकर्ता द्वारा प्रदान की गई) | अंतरिक्ष इकट्ठा | 20 वर्गमीटर * 2.8 मीटर ऊंचाई | ||||||
रैक विनिर्देशों | मैक्स। सब्सट्रेट लोड: 150KG; गति: 1-8 आरपीएम (समायोज्य) कोटिंग की औपचारिकता और स्थिरता सुनिश्चित करने के लिए वकिया द्वारा विशिष्ट डिजाइन। ग्रहों की छड़ें क्यूटी। : CAC416, 12 छड़ x mm130 मिमी मानक है | पानी और गैस की आपूर्ति | 1. पानी 1) पानी की खपत: 0.2-0.3MP / CM2 2) पानी का प्रवाह: L10L / मिनट 3) पानी का तापमान: 2.25 ℃ 2. गैस: C2H2, O2, Ar, N2, (> 99.99%) | ||||||||
वैक्यूम पंप | 1x रोटरी पिस्टन वैक्यूम पंप (मैकेनिकल) 1x रोटरी फलक वैक्यूम पंप (होल्डिंग) 1x रूट वैक्यूम पंप 1x डिफ्यूजन पंप | बिजली की आपूर्ति | 3 चरण, AC380V ha 5% 50HZ: ग्राउंड वायर: Ω 3Ω | ||||||||
डिपोजिट सोर्सेज | कैथोडिक स्टीयरेड सर्कुलर आर्क: 14 सेट, आयाम: 40100 × 40 मिमी वाका द्वारा विशिष्ट डिजाइन | हवा कंप्रेसर | ≥7.5P | ||||||||
गरम करना | हीटर, 300 ℃ तक। | एयर कंटेनर | ≥2m³ | ||||||||
गैस मास फ्लो मीटर | (अर, एन 2, सी 2 एच 2, ओ 2) आर्गन, नाइट्रोजन और एथीन, ऑक्सीजन, 4 चैनल | पानी ठंडा करने वाला | 15P |

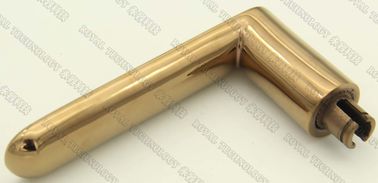

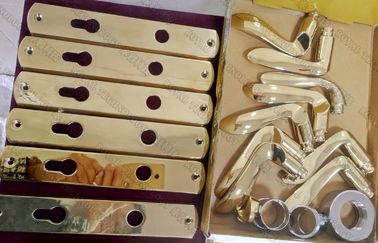

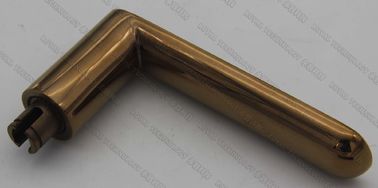

धातु के दरवाज़े के हैंडल आमतौर पर ज़माक (जस्ता मिश्र धातु) या एल्यूमीनियम मिश्र धातु से बने होते हैं, विभिन्न रंगों के साथ एक सुंदर अंतिम परिष्करण देना महत्वपूर्ण है। PVD आयन चढ़ाना प्रौद्योगिकी इस अनुप्रयोग में बहुत अच्छा इस्तेमाल किया है। पीवीडी कोटिंग से पहले उचित सतह के ढाँचे के बाद, जैसे पॉलिश करना, ब्रश करना या सैंडब्लास्टिंग करना; PVD चढ़ाना प्रणाली विभिन्न PVD रंग देता है: सोना, काला, भूरा, ग्रे, क्रोम, गुलाब सोना आदि।
जमा की गई फिल्में शुद्ध धातु या कई परतें होती हैं जैसे कि TiN, TiC, ZrN, CrN, TiAlN, चमकीले रंग, मजबूत आसंजन और उत्कृष्ट खरोंच सुरक्षा, तेजी से जमाव दर, अच्छे विवर्तन के साथ।
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
