सामान्य जानकारी:
पीवीडी आयन चढ़ाना मशीन एक उच्च दक्षता और 100% पूरी तरह से पर्यावरण के अनुकूल सतह उपचार है, जो ठोस धातु लक्ष्यों और प्रतिक्रियाशील गैसों द्वारा उत्पादों पर विभिन्न रंग उत्पन्न करती है।
उच्च वैक्यूम कैथोडिक आर्क वैक्यूम कोटिंग मशीन में तेजी से जमावट, उच्च आयनीकरण दर, मजबूत आसंजन, बूंदों के कम फायदे हैं।
कैथोलिक आर्क बिजली की आपूर्ति डीसी और स्पंदित मॉडल, स्थिर चाप वर्तमान है; कम overshoot के साथ सटीक वर्तमान नियंत्रण।

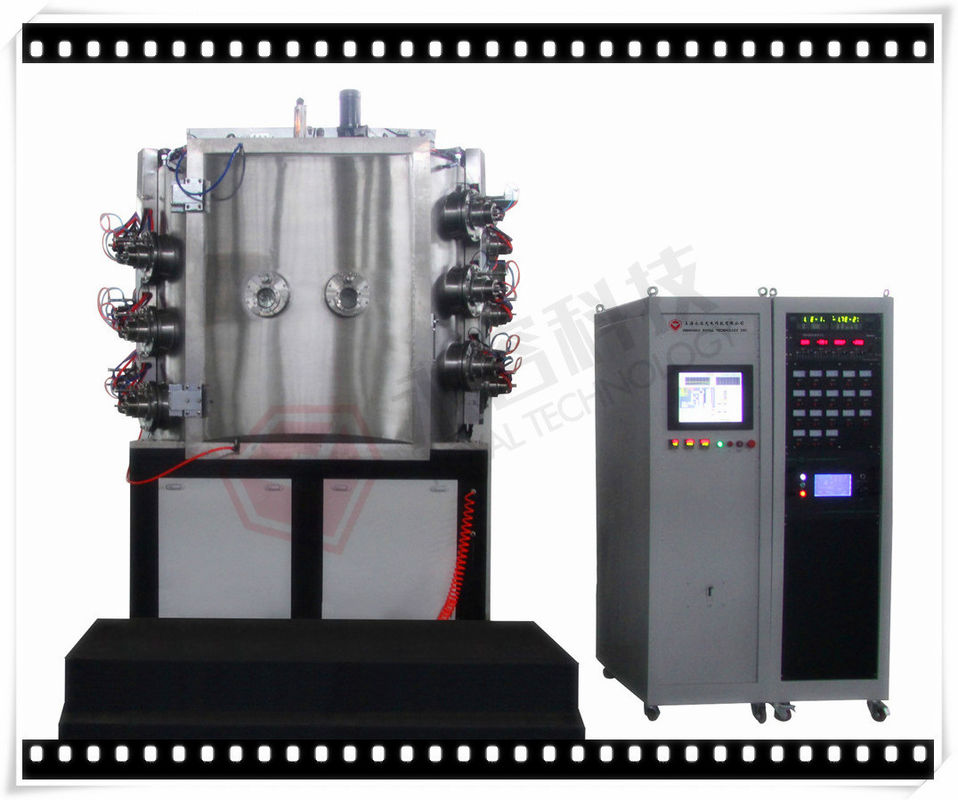

आरटीएसी श्रृंखला वैक्यूम आर्क आयन चढ़ाना मशीन / धातु सजावट आयन चढ़ाना मशीन मुख्य रूप से विभिन्न धातु फिल्मों और धातु-मिश्र धातु कोटिंग्स, एकाधिक परत फिल्मों को जमा करने के लिए उपयोग की जाती है ।
2.1। संरचना: जमाव कक्ष, वैक्यूम पंप, चाप स्रोत, धुरी और जैक, जिग संरचना, हीटिंग और शीतलन, पानी और गैस (वितरण), विद्युत नियंत्रण और संचालन प्रणाली इत्यादि।

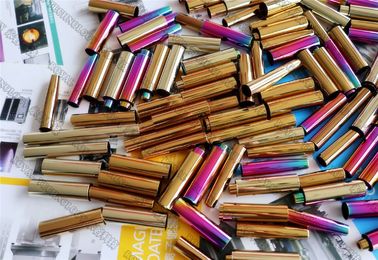

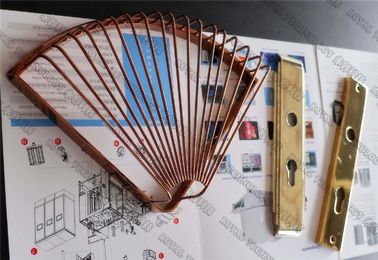

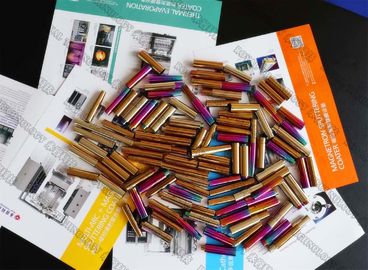

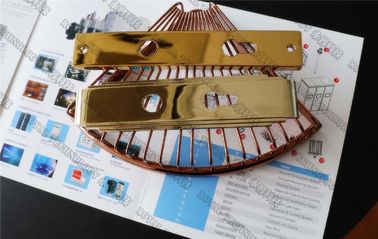

2.2। कोटिंग रंग: सोना, काला, भूरा, भूरा, क्रोम रंग आदि
2.3। कोटिंग्स गुण: टीआईएन, टीआईसी, जेआरएन, सीआरएन, टीआईएएलएन, उज्ज्वल रंगों, मजबूत आसंजन और उत्कृष्ट खरोंच संरक्षण, तेजी से जमा करने की दर, अच्छा विवर्तन।
मानक मॉडल
आदर्श | RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC -1600 | ||||||
चैम्बर आंतरिक आकार | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||||
बिजली की आपूर्ति के प्रकार | आर्क बिजली की आपूर्ति, फिलामेंट बिजली की आपूर्ति, नाड़ी पूर्वाग्रह बिजली की आपूर्ति | ||||||||||
वैक्यूम कक्ष का ढांचा | लंबवत सामने दरवाजा संरचना, पीछे हवा निकास प्रणाली और डबल परत पानी ठंडा कक्ष | ||||||||||
वैक्यूम कक्ष की सामग्री | स्टेनलेस स्टील 304/316 एल | ||||||||||
अंतिम वैक्यूम | 6.0x10 -4 Pa (अनलोडिंग, साफ, सुखाने कक्ष) | ||||||||||
वैक्यूम पंपिंग स्पीड | वायुमंडल से 8.0 * 10 -3 Pa ≤15 मिनट तक | ||||||||||
वैक्यूम पंपिंग सिस्टम | डिफ्यूजन पंप या आण्विक पंप + रूट्स पंप + मैकेनिकल पंप + होल्डिंग पंप (विशिष्ट मॉडल ग्राहक आवश्यकताओं के अनुसार चुना जा सकता है) | ||||||||||
आर्क स्रोत | 6 इकाइयां या 8 इकाइयां | 8 इकाइयां या 10 इकाइयां | 10 इकाइयां या 12 इकाइयां | 14 इकाइयां या 16 इकाइयां | 16 इकाइयां या 18 इकाइयां | ||||||
बाईस बिजली की आपूर्ति | 20KW / सेट | 20KW / सेट | 30KW / सेट | 40KW / सेट | 50KW / सेट | ||||||
ड्राइविंग मॉडल | ग्रह क्रांति और रोटेशन, परिवर्तनीय आवृत्ति गति विनियमन (नियंत्रणीय और समायोज्य) | ||||||||||
उष्मन तंत्र | कमरे के तापमान से 450 डिग्री सेल्सियस तक नियंत्रित और समायोज्य (पीआईडी तापमान नियंत्रण) | ||||||||||
MFC | 3-पथ या 4-पथ प्रक्रिया गैस प्रवाह नियंत्रण और प्रदर्शन प्रणाली, चुनिंदा स्वचालित गैसिंग सिस्टम | ||||||||||
शीतलन प्रणाली | जल परिसंचरण शीतलन मोड, ठंडा पानी टावर या औद्योगिक पानी कूलर या गहरी ठंडा प्रणाली। (ग्राहकों द्वारा प्रदान की जाती है) | ||||||||||
नियंत्रण विधा | मैनुअल / स्वचालित एकीकरण मोड, टच स्क्रीन ऑपरेशन, पीएलसी या कंप्यूटर नियंत्रण | ||||||||||
कुल शक्ति | 30KW | 35kw | 45KW | 60KW | 75KW | ||||||
अलार्म और सुरक्षा | अलार्म पानी की कमी, वर्तमान और ओवरवॉल्टेज, खुले सर्किट और पंपों, लक्ष्यों और अन्य असामान्य स्थितियों पर प्रासंगिक सुरक्षात्मक उपायों और विद्युत इंटरलॉक फ़ंक्शन निष्पादित करें | ||||||||||
उपकरण क्षेत्र | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
अन्य तकनीकी पैरामीटर | जल दबाव ≥0.2 एमपीए, जल तापमान ≤25 डिग्री सेल्सियस, वायु दबाव 0.5-0.8 एमपीए | ||||||||||
टिप्पणियों | कोटिंग उत्पादों की विशिष्ट विन्यास कोटिंग उत्पादों की प्रक्रिया आवश्यकताओं के अनुसार डिजाइन किया जा सकता है |
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी को आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित किया जाता है।
