Pvd क्रोम वैक्यूम मेटलाइजिंग मशीन ऑटोमोटिव लोगो क्रोमिंग वर्टिकल ओरिएंटेशन
10 समूह
MOQ
Pvd Chrome Vacuum Metalizing Machine Automotive Logo Chroming Vertical Orientation
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ROYAL
प्रमाणन: CE
मॉडल संख्या: RTEP3600
हाई लाइट:

copper plating machine

,

chrome plating equipment

भुगतान & नौवहन नियमों
पैकेजिंग विवरण: मानक निर्यात करें
प्रसव के समय: प्रति माह 5 समूह
भुगतान शर्तें: एल / सी, टी / टी
निर्दिष्टीकरण
कक्ष: वर्टिकल ओरिएंटेशन, 1-डोर
वैक्यूम प्रौद्योगिकी: पीवीडी वैक्यूम मेटलाइजिंग
डिपोजिट सोर्सेज: थर्मल टंगस्टन फिलामेंट
औद्योगिक अनुप्रयोग: प्लास्टिक मेटलाइज़िंग, ABS, PP, PE, PC, PMMA, एक्रिलिक
नाम: वैक्यूम धातु बनाने की मशीन
प्रकार: ऊर्ध्वाधर अभिविन्यास
कारखाने की स्थिति: शंघाई शहर, चीन
कारखाने की स्थिति: शंघाई शहर, चीन
कारखाने की स्थिति: शंघाई शहर, चीन
कारखाने की स्थिति: शंघाई शहर, चीन
दुनिया भर में सेवा: Poland - Europe; पोलैंड - यूरोप; Iran- West Asia & Middle East, Turkey, India,
प्रशिक्षण सेवा: मशीन संचालन, रखरखाव, कोटिंग प्रक्रिया व्यंजनों, कार्यक्रम
गारंटी: सीमित वारंटी 1 वर्ष मुफ्त में, मशीन के लिए संपूर्ण जीवन
ओईएम और ओडीएम: उपलब्ध है, हम दर्जी डिजाइन और निर्माण का समर्थन करते हैं
उत्पाद विवरण

पीवीडी क्रोम वैक्यूम मेटलाइजिंग मशीन, एल्युमिनियम वैक्यूम मेटलाइजर, ऑटोमोटिव लोगो क्रोमिंग

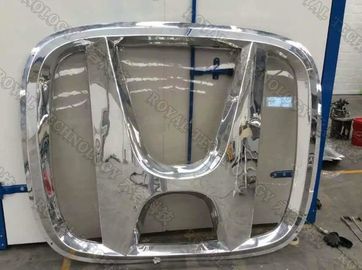

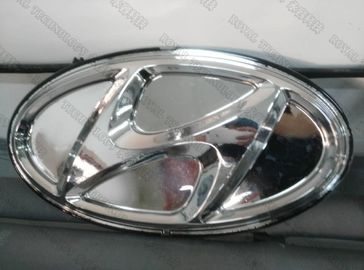

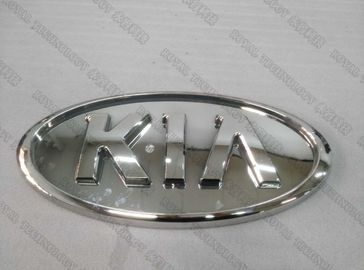

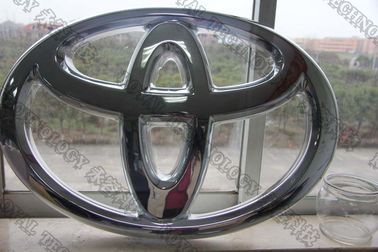

सारांश: RTEP2525 PVD क्रोम मेटलिंग सिस्टम को कार लोगो बोर्ड प्रतिबिंब फिल्म बयान के लिए डिज़ाइन और निर्मित किया गया था।



With the PVD thermal evaporation technology, which deposits thin high reflection film on PMMA (Acrylic) surface, gives an outstanding coating layers as below: during the day time, sign symbols look like solid metal ( stainless steel effect); पीवीडी थर्मल वाष्पीकरण तकनीक के साथ, जो पीएमएमए (ऐक्रेलिक) सतह पर पतली उच्च परावर्तन फिल्म जमा करता है, नीचे एक उत्कृष्ट कोटिंग परतें देता है: दिन के समय के दौरान, संकेत प्रतीक ठोस धातु (स्टेनलेस स्टील प्रभाव) की तरह दिखते हैं; while at night, they are illuminated ( LED light inside is installed ) from front, back and side views. रात के समय, उन्हें सामने, पीछे और किनारे के दृश्य से प्रकाशित किया जाता है।





  • निर्मित समय: 2014 ~ 2015
  • स्थान: मेक्सिको
  • अनुप्रयोगों: मोटर वाहन लोगो बोर्ड, विज्ञापन बोर्ड, PMMA, पीसी, ABS आदि उच्च प्रतिबिंब फिल्म धातुकरण के लिए बड़े आकार के सजावटी सामान।



प्रकार:

  • ऊर्ध्वाधर अभिविन्यास, सिलेंडर, 1-दरवाजा





डिज़ाइन विशेषताएं:

  • प्लाज्मा सफाई, आर्गन गैस बमबारी उपकरण, चमक निर्वहन प्रणाली।
  • एल्यूमीनियम परत बयान के बाद शीर्ष कोटिंग के लिए PECVD प्रक्रिया।
  • मजबूत संरचना डिजाइन और उच्च गुणवत्ता विन्यास
  • पीएलसी + टच स्क्रीन ऑपरेशन सिस्टम, पूरी तरह से स्वचालित रूप से / मैन्युअल रूप से नियंत्रण
  • तेजी से वैक्यूम निकासी प्रणाली
  • आसान लोडिंग / अपलोड करने के लिए विशेष रूप से डिज़ाइन किया गया घूर्णन हिंडोला संरचना
  • रखरखाव के लिए काम के माहौल तक आसान पहुंच

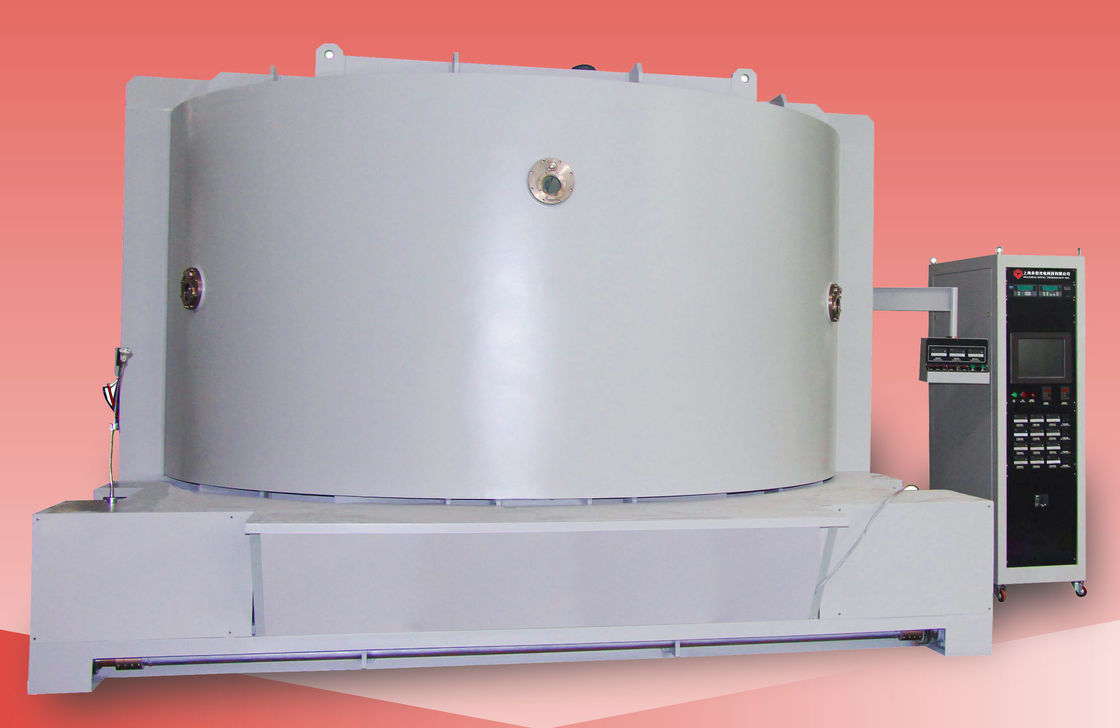

    Pvd क्रोम वैक्यूम मेटलाइजिंग मशीन ऑटोमोटिव लोगो क्रोमिंग वर्टिकल ओरिएंटेशन 0
  •


तकनीकी निर्देश:

  • प्रदर्शन

1. परम वैक्यूम दबाव: 5.0 × 10 से बेहतर-6 Torr।

2. ऑपरेटिंग वैक्यूम प्रेशर: 1.0 × 10-4 Torr।

3. नीचे पंप समय: 1 एटीएम से 1.0 × 10 तक-4 Torr Tor3 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)

4. धातु सामग्री (वाष्पीकरण): अल, सीआर, एसएन, तिवारी, एसएस, क्यूई… आदि।

5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से

  • संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:



1. वैक्यूम चैंबर


1.1 आकार: इनर व्यास: 2500 मिमी

इनर हाइट: 2500 मिमी

1.2 सामग्री: वैक्यूम चैंबर: SS41 हल्के स्टील

दरवाजा और flanges: SS41 हल्के स्टील

चैंबर संरचना को मजबूत करता है: SS41 हल्के स्टील, चित्रित परिष्करण सतह के उपचार के साथ।

चैंबर चेसिस SS41 हल्के स्टील के साथ चित्रित परिष्करण सतह के उपचार।

1.3 वाष्पीकरण शील्ड: SUS304

1.4 देखें विंडो: चैम्बर के दरवाजे पर

1.5 वैक्यूम चैंबर वेंटिंग वाल्व (साइलेंसर सहित)

1.6 दरवाजा: SS41 हल्के स्टील



2. रफिंग वैक्यूम पंपिंग सिस्टम (बैकिंग पंप पैकेज)



3. उच्च वैक्यूम पंप प्रणाली (प्रसार पंप + ठंड जाल डिवाइस)



4. इलेक्ट्रिकल कंट्रोल और ऑपरेशन सिस्टम- पीएलसी + टच स्क्रीन

4.1 मुख्य सर्किट: श्रृंखला प्रकार में कोई भी फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, सी / टी

4.2 वाष्पीकरण शक्ति

4.3 वाष्पीकरण नियंत्रण प्रणाली

4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शटडाउन, ऑटो निकासी, ऑटो कोटिंग

4.5 वैक्यूम दबाव मापने की प्रणाली

वैक्यूम गेज: पिरानी + पेनिंग गेज

थर्मोकपल गेज: 760 टोर्र ~ 5 * 10-4 torr

4.6 अलार्म सिस्टम: संपीड़ित हवा का दबाव, ठंडा पानी का प्रवाह, मिस-ऑपरेशन

4.7 पावर लोड संकेतक: वोल्टेज संकेतक और वर्तमान संकेतक लोड करें



5. Deposition System जमा करने की प्रणाली

5.1 टंगस्टन फिलामेंट वाष्पीकरण स्रोत

5.2 करोड़ / अल तार



6। उप-प्रणाली

6.1 वायु संपीडित वाल्व नियंत्रण प्रणाली

6.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली

6.3 पॉलीकोल्ड (-120 ~ -145 ℃) विकल्प के लिए ब्रूक्स क्रायोपम्प।



7. काम करने का माहौल

संपीड़ित हवा: 5 ~ 8 किग्रा / सेमी 2

ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 kg / cm2,



पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 150kVA

स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 6300 * 5600 * 3500 मिमी

निकास: यांत्रिक पंपों के लिए वेंट

सफाई कक्ष की अत्यधिक अनुशंसा की जाती है





Royal technology has developed and built the whole supplies chains for Car LOGO board PVD metalizing service. रॉयल तकनीक ने कार लोगो बोर्ड पीवीडी मेटलिंग सेवा के लिए पूरी आपूर्ति श्रृंखलाओं का विकास और निर्माण किया है। From mold design & manufacturing, thermal vacuum forming process, UV curing base/top coatings; मोल्ड डिजाइन और विनिर्माण से, थर्मल वैक्यूम बनाने की प्रक्रिया, यूवी इलाज आधार / शीर्ष कोटिंग्स; PVD chroming metalizing till LED lighting assemble, we are able to provide the turnkey coating solutions. एलईडी प्रकाश व्यवस्था इकट्ठा तक PVD क्रोमिंग, हम टर्नकी कोटिंग समाधान प्रदान करने में सक्षम हैं।

If you need customized coating system, please share your thoughts and ideas with our team. यदि आपको अनुकूलित कोटिंग प्रणाली की आवश्यकता है, तो कृपया अपने विचारों और विचारों को हमारी टीम के साथ साझा करें। Do not forget to submit your products specifications, we will work together to sort out the best solutions. अपने उत्पादों के विनिर्देशों को प्रस्तुत करने के लिए मत भूलना, हम सबसे अच्छा समाधान निकालने के लिए मिलकर काम करेंगे।







अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
