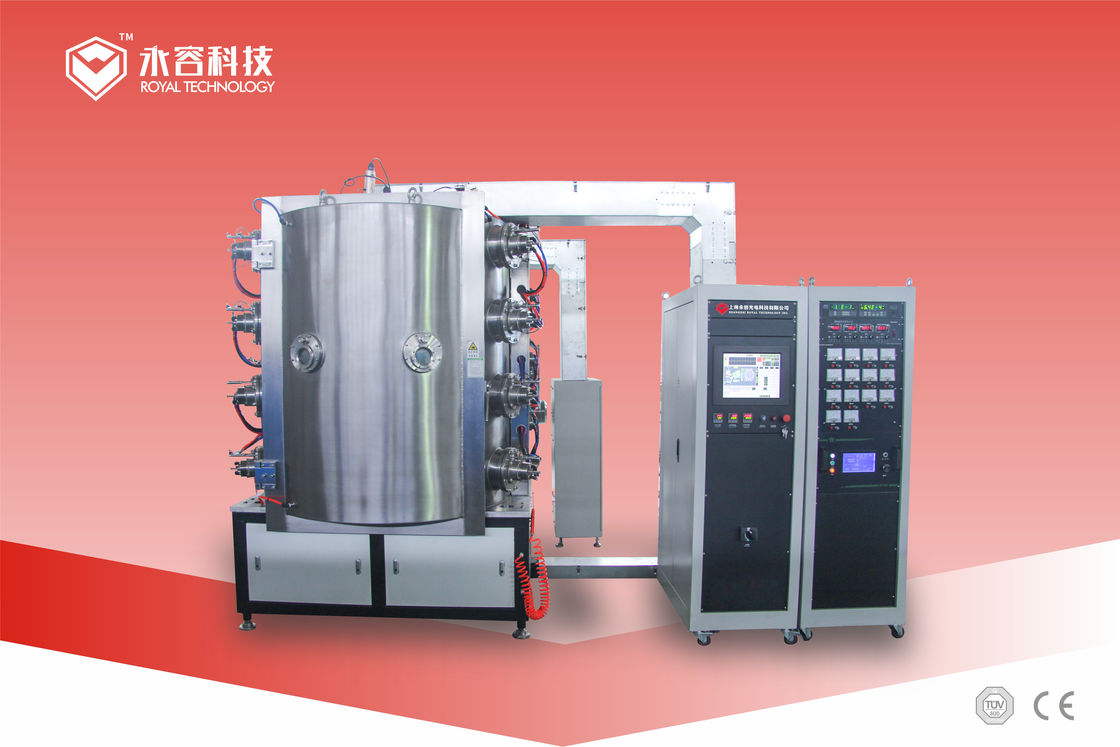

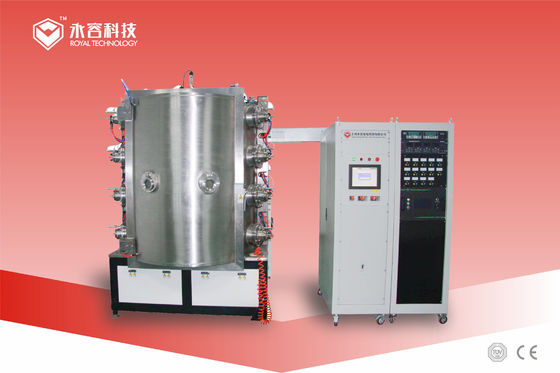

PVD आयन चढ़ाना / कोटिंग मशीन, पतली फिल्म कोटिंग मशीन है
आवेदन
इसका उपयोग धातु फिल्म, टाइटेनियम नाइट्राइड, टाइटेनियम कार्बाइड, और ज़िरकोनियम नाइट्राइड, क्रोमियम नाइट्राइड और टाइटेनियम, निकल, क्रोमियम, तांबा और अन्य यौगिक फिल्म, मल्टी-लेयर सुपर-हार्ड फिल्म, नाइट्रोजन-डॉप्ड टाइटेनियम फिल्म और के लिए किया जा सकता है। मिश्र धातु फिल्म (TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3and अन्य सजावटी फिल्मों आदि) और सभी मशीनिंग प्रक्रिया को पूरा करने के लिए बहुत ही कम समय में, यह एक अत्यधिक कुशल बहुआयामी कोटिंग उपकरण है।
स्टेनलेस स्टील, सिरेमिक टाइल / कप, कंप्यूटर, मोबाइल फोन, घड़ी और गहने, सेनेटरी, घरेलू उपकरण, होटल उत्पादों आदि के लिए सजावटी कोटिंग के क्षेत्र में इस मशीन का बड़े पैमाने पर उपयोग किया जाता है।
विशेषताएं
इसमें विश्वसनीय कार्य, अच्छी पुनरावृत्ति और स्थिरता है।, तेजी से जमा करने की दर, उच्च आसंजन, ठीक फिल्म, आदि। कोटिंग फिल्म घनी और कठोरता है कम घर्षण गुणांक के साथ, मूल वर्कपीस सतह की चिकनाई रखने के लिए, अच्छा लचीलापन, कठोर। टूटना और गिरना।
उपकरण कोटिंग तकनीक के पूर्ण स्वचालन को साकार करता है।यह बेस सामग्री की सतह पर कोट करने के लिए वैक्यूम कोटिंग तकनीक का उपयोग करता है।इसमें कम लागत, उच्च योग्यता दर, हरित पर्यावरण संरक्षण आदि की विशेषताएं हैं।
पतली फिल्म कोटिंग मशीन मॉडल
नमूना |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC -1600 | ||||
| चैंबर भीतरी आकार | 900x1100mm | 1000x1200mm | 1250x1350mm | 1400x1600mm | 1600x1600mm | ||||
| बिजली की आपूर्ति प्रकार | आर्क बिजली की आपूर्ति, रेशा बिजली की आपूर्ति, पल्स पूर्वाग्रह बिजली की आपूर्ति | ||||||||
| निर्वात चैम्बर की संरचना | वर्टिकल फ्रंट डोर स्ट्रक्चर, रियर एयर एग्जॉस्ट सिस्टम और डबल लेयर वाटर कूलिंग चेंबर | ||||||||
| वैक्यूम चैम्बर की सामग्री | स्टेनलेस स्टील 304 / 316L | ||||||||
| परम शून्य | 6.0x10-4पा (उतराई, साफ, शुष्क कक्ष) | ||||||||
| वैक्यूम पंपिंग स्पीड | वायुमंडल से 8.0 * 10 तक-3पा Pa15 मिनट | ||||||||
| वैक्यूम पंपिंग सिस्टम | प्रसार पंप या आणविक पंप + रूट पंप + मैकेनिकल पंप + होल्डिंग पंप (ग्राहक आवश्यकताओं के अनुसार विशिष्ट मॉडल का चयन किया जा सकता है) |
||||||||
| आर्क स्रोत | 6 इकाइयों या 8 इकाइयाँ |
8 इकाइयों या 10 इकाइयाँ |
10 इकाइयों या 12 इकाइयाँ |
14 इकाइयाँ या 16 इकाइयाँ |
16 इकाइयों या 18 इकाइयाँ |
||||
| पूर्वाग्रह बिजली की आपूर्ति | 20KW / सेट | 20KW / सेट | 30KW / सेट | 40KW / सेट | 50KW / सेट | ||||
| ड्राइविंग मॉडल | ग्रहों की क्रांति और रोटेशन, चर आवृत्ति गति विनियमन (नियंत्रणीय और समायोज्य) |
||||||||
| उष्मन तंत्र | कमरे के तापमान से नियंत्रित और समायोज्य 450 ° C (पीआईडी तापमान नियंत्रण) |
||||||||
| MFC | 3-पथ या 4-पथ प्रक्रिया गैस प्रवाह नियंत्रण और प्रदर्शन प्रणाली, चयनात्मक स्वचालित गैसिंग प्रणाली | ||||||||
| शीतलन प्रणाली | वाटर सर्कुलेशन कूलिंग मोड, कूलिंग वॉटर टॉवर या इंडस्ट्रियल वाटर कूलर या डीप कूलिंग सिस्टम।(ग्राहकों द्वारा प्रदान) | ||||||||
| नियंत्रण विधा | मैनुअल / स्वचालित एकीकरण मोड, टच स्क्रीन ऑपरेशन, पीएलसी या कंप्यूटर नियंत्रण | ||||||||
| कुल शक्ति | 30KW | 35kw | 45KW | 60KW | 75KW | ||||
| अलार्म और सुरक्षा | अलार्म पानी की कमी, वर्तमान और ओवरवॉल्टेज, ओपन सर्किट और पंपों, लक्ष्यों और अन्य असामान्य स्थितियों पर और प्रासंगिक सुरक्षात्मक उपायों और इलेक्ट्रिक इंटरलॉक फ़ंक्शन को निष्पादित करता है। | ||||||||
| उपकरण क्षेत्र | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
| अन्य तकनीकी मानकों | पानी का दबाव Pressure0.2MPa, पानी का तापमान C25 ° C, हवा का दबाव 0.5-0.8MPa | ||||||||
| टिप्पणियों | कोटिंग उपकरणों के विशिष्ट विन्यास को कोटिंग उत्पादों की प्रक्रिया आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है | ||||||||
