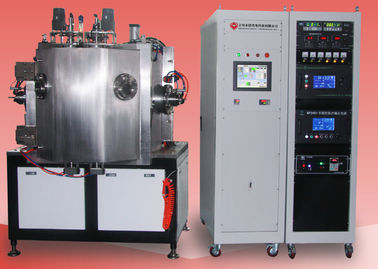

PVD वैक्यूम कोटिंग मशीन / मैग्नेट्रॉन स्पटरिंग कोटिंग मशीन, धातुकर्म pvd कोटिंग मशीन
यह मशीन औद्योगिक उत्पादन वैक्यूम कोटिंग सिस्टम के लिए उपयुक्त है । यह एक बड़े आकार के सादे चाप आयन वाष्पीकरण स्रोत से लैस है और आर्क वाष्पीकरण तकनीक द्वारा उच्च प्रदर्शन हार्ड मेटल फिल्म को जमा कर सकता है, जैसे कि टीआईएन, टीआईसीएन, अल्टिएन और ग्राहक की आवश्यकताओं के अनुसार अन्य सभी विशेष फिल्म।
DLC कोटिंग (हीरे की तरह कार्बन) हीरे (SP3) और ग्रेफाइट (SP2) का संयोजन है। डीएलसी के भौतिक और रासायनिक गुण हीरे और ग्रेफाइट के मध्यवर्ती होते हैं
विशेष विवरण
नमूना | RTAS1000 | |||||||
प्रौद्योगिकी | चाप चढ़ाना + मैग्नेट्रॉन स्पटरिंग + आयन स्रोत | |||||||
चैंबर सामग्री | स्टेनलेस स्टील (S304) | |||||||
चैंबर आकार | Φ1000 * 1000 मिमी (एच) | |||||||
चैंबर प्रकार | नियमित ऑक्टाहेड्रन कक्ष, 2-दरवाजे | |||||||
ROTATION RACK और JIG सिस्टम | 6 (8) उपग्रह, मैक्स। वजन: 400kgs | |||||||
बिजली की आपूर्ति | मात्रा। स्पटरिंग: 2 * 24 किलोवाट बिजली की आपूर्ति का विकल्प: 1 * 24W एई विकल्प के लिए बिजली की आपूर्ति आयन स्रोत बिजली की आपूर्ति 2 सेट, विकल्प के लिए एई बिजली की आपूर्ति | |||||||
विभागीय सामग्री | टीआई, जेडआर, टीआईएएल, क्यूई, एयू | |||||||
डिपॉजिटेशन स्रोत | 2 जोड़े (4 टुकड़े) स्पिरिटिंग कैथोड + 6 आर्क्स कोटिंग क्षेत्र: डीआईए 800 मिमी * एच 550 मिमी; | |||||||
नियंत्रण | पीएलसी (प्रोग्रामेबल कंट्रोलर कंट्रोलर) + टच स्क्रीन (मैनुअल + ऑटो + सेमी-ऑटो ऑपरेशन मॉडल) | |||||||
पंप सिस्टम | रोटरी फलक पंप: SV300B - 1 सेट (लेयबॉल्ड) | |||||||
रूट पंप: WAU1001 - 1 सेट (लेयबॉल्ड) | ||||||||
होल्डिंग पंप: D60C-1set- (लेयबॉल्ड) | ||||||||
मैग्नेटिक रोटर सस्पेंशन मॉलिक्यूलर पंप: MAG2200 - 2 सेट (लेयबॉल्ड) | ||||||||
गैस का प्रवाह नियंत्रण | 3 चैनल, मेड इन अमेरिका (MKS ब्रांड) | |||||||
वैक्यूम गेज | मॉडल: जेडडीएफ-एक्स-एलई, मेड इन चाइना | |||||||
रैखिक आयन स्रोत | 2 टुकड़े पूर्व उपचार, प्लाज्मा सफाई + सहायक बयान | |||||||
सुरक्षा तंत्र | ऑपरेटरों और उपकरणों की सुरक्षा के लिए कई सुरक्षा इंटरलॉक | |||||||
गरम करना | हीटर: 20KW। मैक्स। अस्थायी: 400 ℃ | |||||||
ठंडा | औद्योगिक चिलर (ठंडा पानी) | |||||||
पावर मैक्स। | 100KW (लगभग) | |||||||
एवरेज पावर कंसम्पशन | 45 किलोवाट (लगभग) | |||||||
कुल भार | टी (लगभग) | |||||||
फोटो प्रिंट | (L * W * H) 4000 * 4000 * 4000 MM | |||||||
विद्युत विद्युत | एसी 380 वी / 3 चरण / 50 एचजेड |
