विवरण:

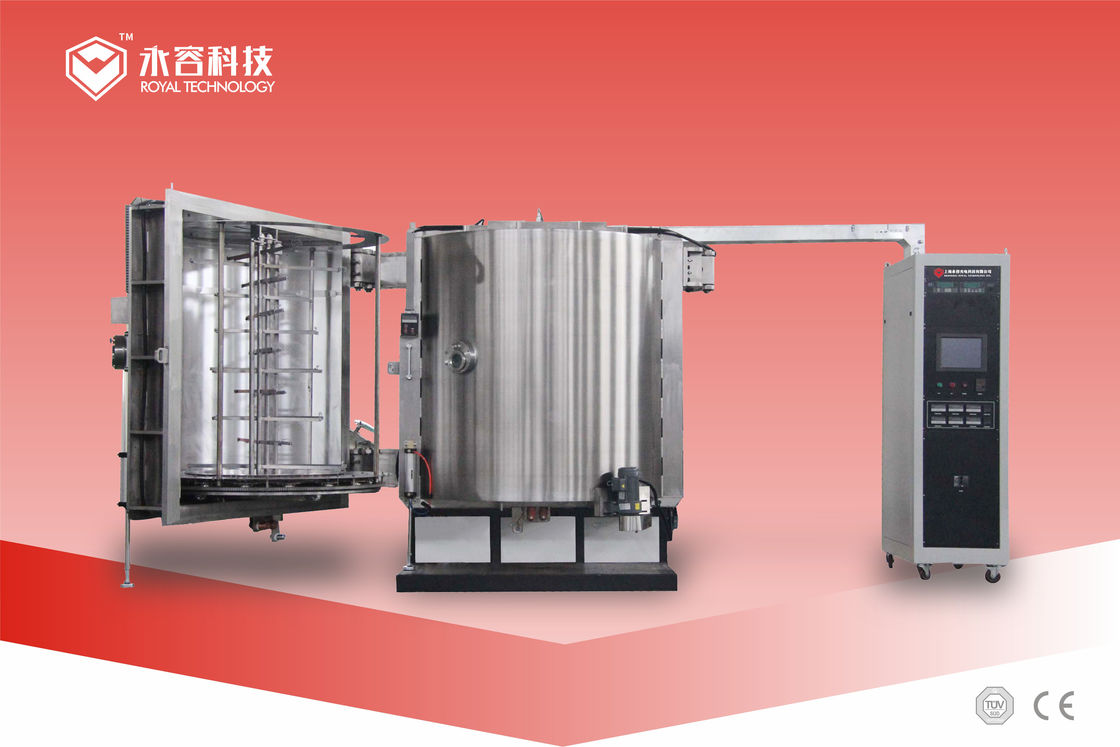

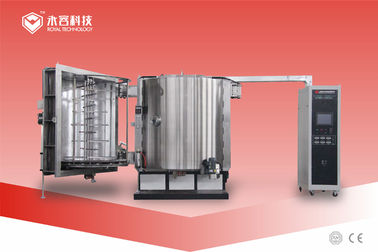

RTEP1616-SP वैक्यूम मेटललाइजिंग मशीन को विशेष रूप से EMI परिरक्षण पतली फिल्म और NCVM फिलम बयान के लिए डिज़ाइन किया गया है, जो व्यापक रूप से दूरसंचार उपकरणों, कंप्यूटर, नोटबुक, उपभोक्ता इलेक्ट्रॉनिक्स, घरेलू उपकरण, एयरोस्पेस और सैन्य वस्तुओं में उपयोग किया जाता है।
हमारे ग्राहकों हैं: Sumgsung, Apple, Lenovo, Huawei इलेक्ट्रॉनिक्स बनाती है।
चैम्बर आकार व्यास 1600 मिमी और ऊंचाई 1600 मिमी उत्पादों की एक किस्म को समायोजित कर सकते हैं।
ईएमआई परिरक्षण फिल्म गुण
1) फिल्म की मोटाई: 1.5 ~ 3 माइक्रोन आवश्यकता पर निर्भर करता है।
2) फिल्म प्रतिरोध: (ओम) 0.5 (से बेहतर
3) आसंजन: 3M810 टेप> 5B
ईएमआई परिरक्षण फिल्म कोटिंग प्रक्रिया
4) डीसी स्पैटरिंग स्टेनलेस स्टील
5) थर्मल वाष्पीकरण द्वारा तांबा जमाव
6) डीसी स्पटरिंग स्टेनलेस स्टील, घन फिल्म परत पर पूर्ण कवर।
इलेक्ट्रो मैग्नेटिक इंटरफेरेंस परिरक्षण मेटललाइजर सुविधाएँ

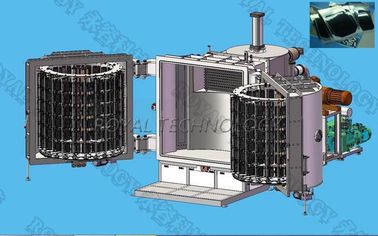

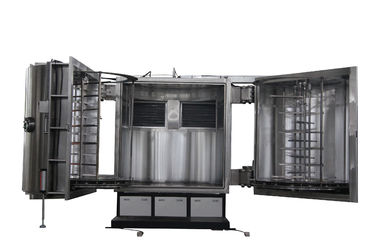

1) उच्च उत्पादकता के लिए 2-डोर संरचना और तेज पंपिंग गति
2) पीएलसी नियंत्रण के साथ परिचालन अनुकूल टच स्क्रीन पैनल
3) स्थिर उत्पादन और उच्च गुणवत्ता के लिए मानवता के अनुकूल सॉफ्टवेयर प्रोग्राम डिजाइन।
4) उच्च स्पटरिंग लक्ष्य उपयोग दर एक कम उत्पादन लागत सुनिश्चित करती है।
5) अच्छी एकरूपता और उत्कृष्ट आसंजन
6) उत्पादन क्षमता और योग्य दर बढ़ाने के लिए बेहतर प्रदर्शन के लिए उन्नत डिजाइन अवधारणा।
7) प्लाज्मा सफाई और आसंजन में सुधार के लिए सतह गतिविधि उपचार के लिए आयन स्रोत डिवाइस।
PVD वैक्यूम Metallizing लाभ:
पर्यावरण के अनुकूल हरे रंग की प्रक्रिया का उपयोग करके फ़िनिश जमा किया जाता है, प्रदूषण मुक्त;
उच्च दक्षता और उत्कृष्ट एकरूपता।
उच्च मात्रा में उत्पादन, कम लागत, बड़े पैमाने पर उत्पादन की मांग के लिए आदर्श समाधान।
प्रकार:
तकनीकी निर्देश:
1. परम वैक्यूम दबाव: 5.0 × 10 -6 टोर से बेहतर।
2. ऑपरेटिंग वैक्यूम प्रेशर: 1.0 × 10 -4 टॉर
3. नीचे पंप समय: 1 बजे से 1.0 × 10 -4 Torr minutes5 मिनट (कमरे का तापमान, शुष्क, साफ और खाली कक्ष)
4. धातु सामग्री (वाष्पीकरण): स्टेनलेस स्टील, तांबा
5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से
वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:
1. वैक्यूम चैंबर
1.1 आकार: इनर डायमीटर 1600 मिमी
इनर ऊंचाई: 1600 मिमी
उपयोगी ऊंचाई: 1265 मिमी
कुल ऊंचाई: 1420 मिमी
1.2 सामग्री: वैक्यूम चैंबर SUS304
दरवाजा और flanges SUS304
चैंबर संरचना को मजबूत करते हैं: SS41 हल्के स्टील, चित्रित परिष्करण सतह के उपचार के साथ।
चैंबर चेसिस SS41 हल्के स्टील के साथ चित्रित परिष्करण सतह के उपचार।
1.3 स्पटरिंग और वाष्पीकरण शील्ड: SUS304
1.4 देखें विंडो: चैम्बर के दरवाजों पर
1.5 वैक्यूम चैंबर वेंटिंग वाल्व (साइलेंसर सहित)
1.6 दरवाजा: SUS304 सामग्री व्यास 1600 मिमी भीतरी ऊंचाई: 1600 मिमी
1.7 डिपॉजिट ड्राइविंग सिस्टम: सेंट्रल ड्राइविंग मैक्स। 1400 मिमी * 1265mm
1.8 ड्राइविंग मोटर: 1 / 2HP
1.9 वाष्पीकरण शक्ति: 1 सेट / दरवाजा
डीसी स्पटरिंग पावर: 1 सेट
स्पटरिंग कैथोड का आकार: 125 * 1400 मिमी
2. रूहिंग वैक्यूम पंपिंग सिस्टम
2.1 तेल सील रोटरी फलक वैक्यूम पंप - Leybold
a: पम्पिंग गति: 640 m³ / घंटा
2.2 रूट पंप - लेयबॉल्ड
a: पम्पिंग गति: 4400 m³ / घंटा
2.3 रफिंग वैक्यूम वाल्व: वायवीय मॉडल
2.4 वैक्यूम पाइपिंग लाइन: 6 ”और 8” SUS304 सामग्री
2.5 वैक्यूम वेंटिंग वाल्व: 3/8 ”विद्युतचुंबकीय मॉडल
3. उच्च वैक्यूम पंपिंग सिस्टम
3.1 तेल प्रसार पंप: RTDP-36
ए। पंपिंग गति: 40000L / S
ख। परम वैक्यूम दबाव: 10 से बेहतर - 7 Torr।
सी। ताप शक्ति: 3Phase, 21KW।
घ। तेल की खपत: 9 लीटर
3.2 कोल्ड ट्रैप: 36 ”, ऑयल स्ट्रीम के खिलाफ पानी ठंडा होना
3.3 उच्च वैक्यूम वाल्व: वायवीय
3.4 हमेशा-लाइन वाल्व: वायवीय
4. इलेक्ट्रिकल कंट्रोल और ऑपरेशन सिस्टम
4.1 मुख्य सर्किट: कोई नहीं-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच,
सी / टी श्रृंखला प्रकार में
4.2 वाष्पीकरण शक्ति
4.3 वाष्पीकरण नियंत्रण प्रणाली
4.4 स्पटरिंग पावर, डीसी मॉडल
4.5 नियंत्रण प्रणाली: पीएलसी + टच स्क्रीन ऑटो / मैन्युअल रूप से
4.6 ऑपरेशन सिस्टम: टच स्क्रीन + डिस्प्ले
4.7 वैक्यूम दबाव मापने की प्रणाली
वैक्यूम गेज: लेयबॉल्ड सेंटर टू - 1 सेट
पूर्ण रेंज गेज: 760 Torr ~ 10 - 7 Torr - 1 सेट
4.8 अलार्म सिस्टम:
संपीड़ित हवा का दबाव कम होता है: अलार्म ध्वनि
ठंडा पानी का प्रवाह कम है: अलार्म ध्वनि
मिस-ऑपरेशन: अलार्म साउंड
4.9 पावर लोड संकेतक: वोल्टेज संकेतक और वर्तमान संकेतक लोड करें
5. उप-प्रणाली
5.1 एयर कम्प्रेस्ड वाल्व कंट्रोल सिस्टम
5.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली
5.3 पॉलीकोल्ड (-120 ~ -145 ℃) क्रायोपम्प - 1 सेट
मॉडल: मैक्सकूल- 2500 एल
अधिकतम भार :: 2500 डब्ल्यू
पंपिंग गति: 14000L / S।
6. जमाव प्रणाली
6.1 स्पटरिंग स्रोत
ए। स्पार्किंग लक्ष्य ”125 मिमी * 1400 मिमी * 12 ~ 14 मिमी - 1 सेट
ख। शटर - 1 सेट
सी। मास फ्लो कंट्रोलर: अर गैस - 1 सेट
घ। स्पटरिंग पावर सप्लाई: डीसी 60KW - 1 सेट
6.2 वाष्पीकरण स्रोत
ए। टंगस्टन वाष्पीकरण स्रोत
ख। वाष्पीकरण बिजली की आपूर्ति: 20kVA
सी। आयन स्रोत डिवाइस और बिजली की आपूर्ति
7. काम करने का माहौल
संपीड़ित हवा: 5 ~ 8 किग्रा / सेमी 2
ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 किलो / सेमी 2
पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 160kVA
स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 6500 * 5500 * 2700 मिमी
निकास: यांत्रिक पंपों के लिए वेंट
हमें विभिन्न 3D भागों के लिए सबसे उपयुक्त कोटिंग प्रक्रियाओं को डिजाइन और विकसित करने का प्रयास किया गया है, जो हमारे ग्राहक उत्पादन आवश्यकताओं को पूरा करते हैं। तो हम ईएमआई कोटिंग के लिए कुल कोटिंग समाधान प्रदान करते हैं।
यदि अनुकूलित कोटिंग प्रणाली की आवश्यकता है, तो कृपया अपने विचारों और विचारों को हमारी टीम के साथ साझा करें और अपने उत्पादों के विनिर्देशों को प्रस्तुत करें, हम सबसे अच्छा समाधान निकालने के लिए मिलकर काम करेंगे।
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
