डिजाइन विशेषताएं:
तकनीकी निर्देश:
1. परम वैक्यूम दबाव: 5.0 × 10 -6 Torr से बेहतर।
2. ऑपरेटिंग वैक्यूम दबाव: 1.0 × 10 -4 Torr।
3. नीचे पंपिंग: 1 एटीएम से 1.0 × 10 -4 Torr≤3 मिनट (कमरे का तापमान, शुष्क, साफ और खाली कक्ष)
4. धातुकरण सामग्री (वाष्पीकरण): अल, सीआर, एसएन, टीआई, एसएस, सीयू ... आदि
5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्द्ध-ऑटो / मैन्युअल रूप से

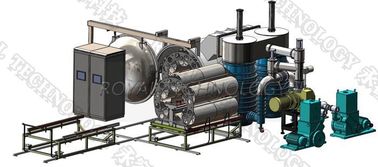

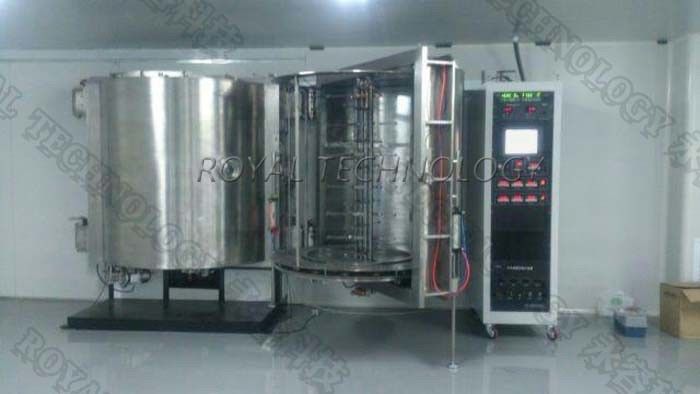

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:
1. वैक्यूम चैम्बर
1.1 आकार: आंतरिक व्यास 1600 मिमी
आंतरिक ऊंचाई: 1600 मिमी
1.2 सामग्री: वैक्यूम चेम्बर SUS304 (विकल्प के लिए एसएस 41 हल्के स्टील)
दरवाजा और flanges SUS304 (विकल्प के लिए एसएस 41 हल्के स्टील)
चैम्बर मजबूत संरचना: एसएस 41 हल्के स्टील, चित्रित परिष्करण सतह उपचार के साथ।
चित्रित परिष्करण सतह उपचार के साथ चैम्बर चेसिस एसएस 41 हल्के स्टील।
1.3 वाष्पीकरण शील्ड: एसयूएस 304
1.4 विंडो देखें: कक्ष के दरवाजे पर
1.5 वैक्यूम चेम्बर वेंटिंग वाल्व (सिलेंसर सहित)
1.6 दरवाजा: SUS304 सामग्री
2. रूहिंग वैक्यूम पंपिंग सिस्टम (बैकिंग पंप पैकेज)
3. उच्च वैक्यूम पंपिंग सिस्टम (डिफ्यूजन पंप + शीत जाल डिवाइस)
4. विद्युत नियंत्रण और संचालन प्रणाली - पीएलसी + टच स्क्रीन
4.1 मुख्य सर्किट: श्रृंखला प्रकार में कोई भी-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, सी / टी
4.2 वाष्पीकरण शक्ति: 35 केवीए
4.3 वाष्पीकरण नियंत्रण प्रणाली
4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शट डाउन, ऑटो निकासी, ऑटो कोटिंग
4.5 वैक्यूम दबाव मापने प्रणाली
वैक्यूम गेज: पिरानी + पेनिंग गेज
थर्माकोउपल गेज: 760 Torr ~ 5 * 10 -4 Torr
4.6 अलार्म सिस्टम: संपीड़ित वायु दाब, शीतलन जल प्रवाह, गलत ऑपरेशन
4.7 पावर लोड इंडिकेटर: वोल्टेज सूचक और लोड वर्तमान सूचक
5 । जमा प्रणाली
5.1 टंगस्टन फिलामेंट वाष्पीकरण स्रोत
5.2 थर्मल वाष्पीकरण सामग्री: तार, छल्ले, छड़ आदि
6. उप-प्रणाली
6.1 एयर संपीड़ित वाल्व नियंत्रण प्रणाली
6.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली
6.3 पॉलीकॉल्ड (-120 ~ -145 ℃) विकल्प के लिए ब्रूक्स क्रायोपम्प।
संपीड़ित वायु: 5 ~ 8 किलो / सेमी 2
ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 किलो / सेमी 2,
पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 140 केवीए
स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 6500 * 5500 * 2700 मिमी
निकास: यांत्रिक पंप के लिए वेंट
अन्य 2-दरवाजे वर्टिकल वैक्यूम धातुकरण equipmen टी मॉडल:
मॉडल के | आकार (मिमी) | सब्सट्रेट जिग्स (मात्रा।) | वाष्पीकरण शक्ति (केवीए) | प्लाज्मा (केवीए) | समय चक्र | विद्युत शक्ति |
RTEP1012 | Φ1000xH1200 | 6,8,10 | 20 | 7 | 10 '~ 15' उत्पाद पर निर्भर करता है | 3phase / AC380V, 50 हर्ट्ज 3 पीएच, 220 से 440 वी, 60 एचजेड |
RTEP1416 | Φ1400xH1600 | 6, 8,16 | 30 | 7 | ||
RTEP1418 | Φ1400xH1800 | 6,16 | 35 | 10 | ||
RTEP1616 | Φ1600xH1600 | 8.16 | 35 | 10 | ||
RTEP1618 | Φ1600xH1800 | 8.16 | 35 | 10 | ||
RTEP1820 | Φ1800xH2000 | 6 | 40 | 10 | ||
RTEP2022 | Φ2000xH2200 | 10,12,16 | 40 | 10 |
