वास्तुशिल्प भवन सामग्री मुइल-आर्क आयन प्लेटिंग मशीन / पीवीडी वैक्यूम आयन चढ़ाना मशीन

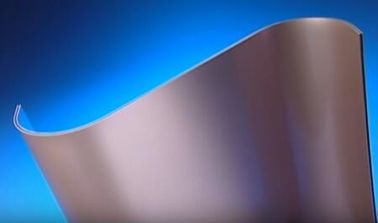

बड़े आकार की आर्क वैक्यूम कोटिंग मशीन का उपयोग बड़े आकार के सामान, वास्तु निर्माण सामग्री, एसएस शीट, एसएस प्लेट, एसएस पाइप, सिरेमिक और ग्लास, क्रिस्टल शिल्प आदि के लिए व्यापक रूप से किया जाता है।
बड़े आकार के वैक्यूम कोटर्स की ऐसी श्रृंखला के लिए, हम पूरे प्लांट डिजाइन और कुल पीवीडी कोटिंग सेवा पेशेवर निर्देश प्रदान करते हैं।

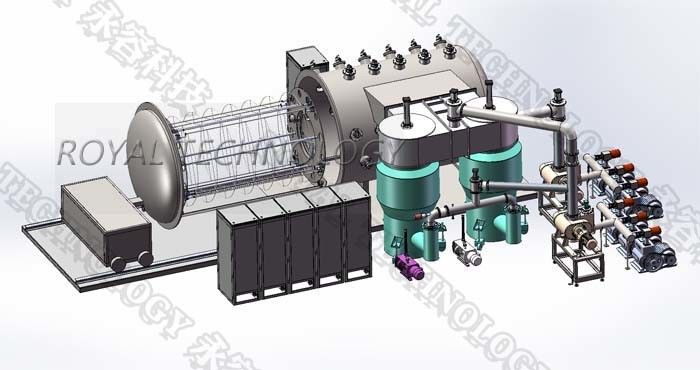

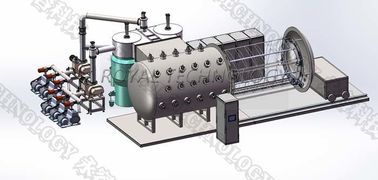

बड़े आकार के आर्क वैक्यूम कोटिंग मशीन हमने नीचे मानक मॉडल तैयार किए हैं
| मोड | RTAC2140 | RTAC1836 | RTAC2040 | RTAC2270 | RTAC2080 |
| वैक्यूम चैंबर इनर साइज | Φ2100 × H4000mm | Φ1800 × H3600mm | Φ2000 × H4000mm | Φ2200 × L7000mm | Φ2000 × L8000mm |
| कुल शक्ति | 125-360KW | 120-300KW | 120-350KW | 200KW | 200KW |
| आर्क स्रोत | 40-60 इकाइयाँ | 24-36 यूनिट | 40-60 इकाइयाँ | 50 ~ 60 इकाइयाँ | 50 ~ 60 इकाइयाँ |
| पूर्वाग्रह बिजली की आपूर्ति | 60KW / 1 सेट | 50KW / 1 सेट | 60KW / 1 सेट | 70KW / 1 सेट | 70KW / 1 सेट |
| पदचिह्न | 40 ~ 60m² * H12m | 40 ~ 60m² * H11m | 40 ~ 60m² * H12m | 40 ~ 60m² * L20m | 40 ~ 60m² * L22m |
| बिजली की आपूर्ति | डीसी शक्ति, स्पंदित शक्ति (पूर्वाग्रह शक्ति, चाप शक्ति) | ||||
| निर्वात कक्ष | कार्यक्षेत्र, शीर्ष उद्घाटन मॉडल (वैकल्पिक के लिए क्षैतिज) | क्षैतिज, सामने उद्घाटन मॉडल | |||
| रैक और जिग सिस्टम | ग्रहों के फ्रेम, क्रांति + रोटेशन | ||||
| पावर स्रोत प्रकार | आर्क बिजली की आपूर्ति, बमबारी bios और हीटिंग बिजली की आपूर्ति | ||||
| परम वैक्यूम दबाव | ≤8 × 10-4pa, दाब बढ़ने की दर0.67pa / h, पंप डाउन टाइम (निकास गति): परमाणु से 8x10-3 पा ≤20min | ||||
| वैक्यूम पंपिंग सिस्टम | तेल प्रसार पंप + यांत्रिक पंप + रखरखाव पंप + रूट पंप (पंपों की संख्या ग्राहक की जरूरत के अनुसार डिजाइन किए गए हैं) | ||||
| नियंत्रण और संचालन | मैनुअल / अर्ध-स्वचालित, टच स्क्रीन ऑपरेशन, पीएलसी नियंत्रण | ||||
| शीतलन प्रणाली | रीसायकल वाटर-कूलिंग सिस्टम | ||||
| कैथोडिक आर्क सोर्स | एडजस्टेबल मैग्नेट्रॉन दायर, अप्रत्यक्ष पानी ठंडा | ||||
| लक्ष्य आकार | Φ100 × 40mm | ||||
| काम का माहौल | हवा का दबाव 0.5-0.8MPa, पानी Temp. °25 ° C, पानी का दबाव ।0.2MPa | ||||
| उष्मन तंत्र | कमरे के तापमान से नियंत्रित और समायोज्य 300 डिग्री सेल्सियस तक | ||||
| मोजमाप साधन | वैक्यूम गेज, फ्लो मीटर बॉक्स, मास फ्लो कंट्रोलर, इलेक्ट्रिक कंट्रोल बॉक्स, हीट इंस्ट्रूमेंट कंट्रोल बॉक्स, आर्क पावर कंट्रोल बॉक्स | ||||
| टिप्पणियों | वैक्यूम चैम्बर का आयाम, आर्क आयन स्रोतों, हीटरों और पंपों की मात्रा को ग्राहकों की मांग के अनुसार डिजाइन और सुसज्जित किया जा सकता है। | ||||
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
