नी पीवीडी स्पटरिंग कोटिंग प्लांट, सीआर वैक्यूम मेटलाइजिंग सिस्टम, एसएन / एजी वैक्यूम प्लेटिंग उपकरण, कॉपर प्लेटिंग प्लांट
उपकरण संरचना:

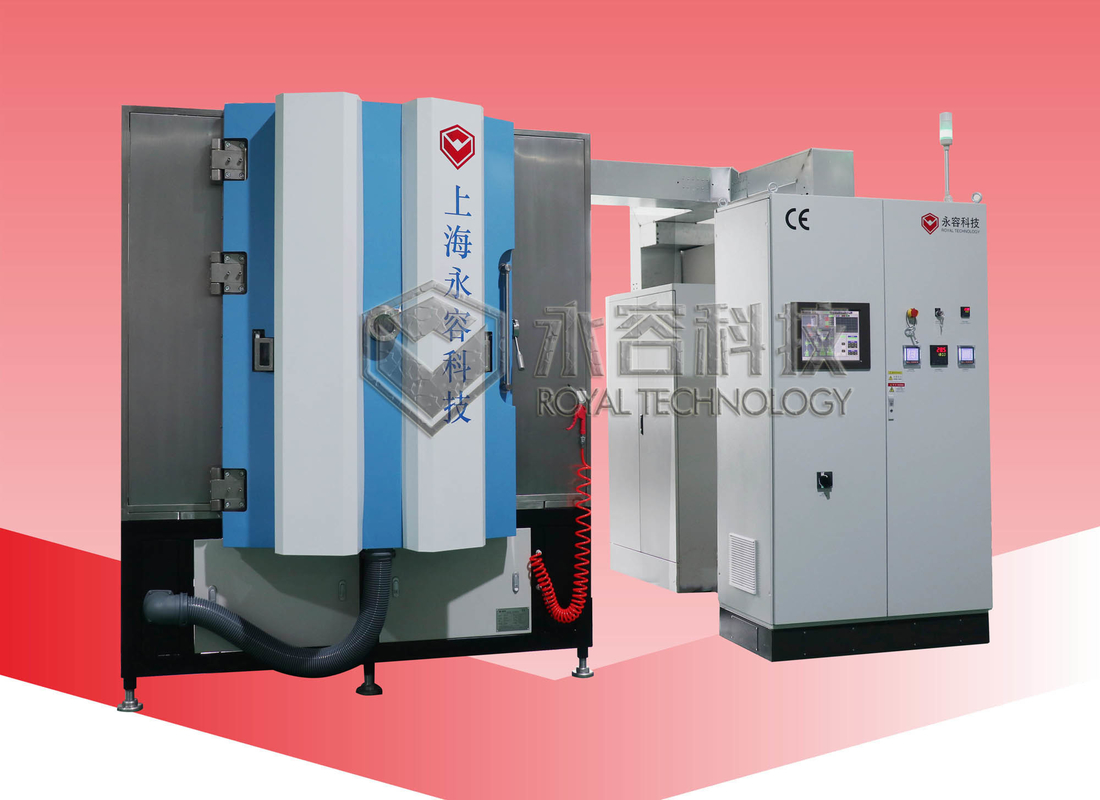

RTAC1215-SP मशीन एक ऑक्टल प्रकार है, जिसमें वैक्यूम पंप, वैक्यूम चैंबर होता है जिसमें 8 आर्क कैथोड, 1 रैखिक आयन स्रोत, डीसी स्पटरिंग कैथोड के 2 सेट और एमएफ स्पटरिंग कैथोड की 1 जोड़ी होती है।आयन स्रोत, स्पटरिंग कैथोड माउंटेड फ्लैंग्स को खड़ा किया जाता है जिसे वास्तव में कोटिंग प्रक्रिया की मांग के आधार पर लचीले ढंग से आदान-प्रदान किया जा सकता है।
अनुप्रयोग:
1. सिरेमिक सीलिंग भागों के लिए डीपीसी उद्योग, डीपीसी प्रक्रिया, कॉपर पीवीडी स्पटरिंग सिस्टम, कूपर प्लेटिंग के साथ एलईडी सिरेमिक चिप्स, अल2हे3, एलएन सिरेमिक सर्किट बोर्ड, एलईडी, सेमीकंडक्टर पर एल 2 ओ 3 प्लेट्स
2. सिल्वर, नी, क्रोम, गोल्ड, एल्युमिनियम, इन, एसएन आदि मेटल फिल्म्स और टीआईएन, टीआईएएलएन, टीआईसी, टीआईओ, सीआरसी, सीआरसीएन, सीआरएन आदि।
लाभ:
1. लागत प्रभावी उत्पादन
2. कार्य केंद्र का मानवीकरण (कार्य केंद्र का एर्गोनोमिक डिज़ाइन, स्थान को कम करना, शोर और दुर्घटना का खतरा)
3. उच्च गुणवत्ता की उपज।
4. शक्तिशाली हीटिंग-अप डिवाइस और प्लाज्मा स्रोत सफाई के साथ मजबूत आसंजन;
5. कॉम्पैक्ट डिजाइन और उन्नयन और रखरखाव के काम के लिए आसान पहुंच के साथ।
6. पूरी तरह से स्वचालन, पीएलसी + टच स्क्रीन, एक स्पर्श नियंत्रण प्रणाली।
7. कम बिजली की खपत के साथ उच्च दक्षता, अधिकतम।50% उत्पादन लागत बचत।
तकनीकी निर्देश:
1. परम वैक्यूम दबाव: 9.0 * 10 . से बेहतर-5पा;
3. पम्पिंग डाउन टाइम: एटीएम से 1.0×10 . तक-3Pa≤15 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)
4. जमाव स्रोत: जेनको मैग्नेट्रोन स्पटरिंग कैथोड, स्टीयरड आर्क कैथोड, आयन स्रोत
5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित रूप से / अर्ध-ऑटो / मैन्युअल रूप से
6. ताप: कमरे के तापमान से अधिकतम तक।500 ℃,
9. पीईसीवीडी और पीए पीवीडी प्रक्रिया के लिए आयन स्रोत।
वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध मुख्य पूर्ण प्रणाली शामिल है:
1. वैक्यूम चैंबर
1.1 आकार: भीतरी व्यास: 1200 मिमी
भीतरी ऊंचाई: 1500mm
1.2 सामग्री: वैक्यूम चैंबर SUS304
दरवाजा और निकला हुआ किनारा SUS304
चैंबर मजबूत संरचना: SS41 हल्के स्टील, चित्रित परिष्करण सतह के उपचार के साथ।
पेंटेड फिनिशिंग सरफेस ट्रीटमेंट के साथ चेंबर चेसिस SS41 माइल्ड स्टील।
1.3 चैंबर शील्ड: SUS304
1.4 विंडो देखें: 2 दरवाजे पर
1.5 वैक्यूम चैंबर वेंटिंग वाल्व (साइलेंसर सहित)
1.6 द्वार: SUS304 सामग्री
2. रफिंग वैक्यूम पंपिंग सिस्टम:
तेल रोटरी फलक वैक्यूम पंप + होल्डिंग पंप
चुंबकीय रूप से निलंबन आणविक पंप - 2 सेट
4. विद्युत नियंत्रण और संचालन प्रणाली- पीएलसी + टच स्क्रीनऑपरेशन सिस्टम:
आपूर्तिकर्ता:
पीएलसी: मित्सुबिशी + टच स्क्रीन (चीन में निर्मित)
इलेक्ट्रॉनिक घटक: श्नाइडर, ओमरॉन।
सुरक्षा सुरक्षा प्रणाली:ऑपरेटरों और उपकरणों (पानी, वर्तमान गैस, तापमान आदि) की सुरक्षा के लिए कई सुरक्षा इंटरलॉक
कोटिंग प्रक्रिया प्रणाली: प्रक्रिया स्वचालन और नियंत्रण।
4.1 मेन सर्किट: नो-फ्यूज ब्रेकर स्विच, इलेक्ट्रोमैग्नेटिक स्विच, सी/टी इन सीरीज टाइप
4.2 बिजली की आपूर्ति: डीसी / एमएफ स्पटरिंग पावर + डीसी आर्क पावर + बायस पावर सप्लाई
4.3 निक्षेपण नियंत्रण प्रणाली
4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, रेसिपी कंट्रोल और डेटा लॉगिंग, ऑटो शटडाउन, ऑटो निकासी, ऑटो कोटिंग
4.5 मापने की प्रणाली
वैक्यूम प्रेशर: वैक्यूम गेज: पिरानी + पेनिंग गेज + फुल रेंज वैक्यूम गेज - यूरोप ब्रांड
तापमान मापने का उपकरण: थर्मोकपल
एमएफसी: मास फ्लो कंट्रोलर (4 तरीके),
4.6 अलार्म सिस्टम: संपीड़ित हवा का दबाव, ठंडा पानी का प्रवाह, गलत संचालन
4.7 पावर लोड इंडिकेटर: वोल्टेज इंडिकेटर और लोड करंट इंडिकेटर
5.जमा प्रणाली
5.1 निक्षेपण स्रोत: स्पटरिंग कैथोड+ चाप स्रोत + आयन स्रोत
5.2 निक्षेपण सामग्री: कॉपर, एल्युमिनियम, क्रोम, सिल्वर, गोल्ड, एसएस, टाइटेनियम आदि।
6.उप-प्रणाली
6.1 वायु संपीडित वाल्व नियंत्रण प्रणाली
6.2 शीतलक जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली
संपीड़ित हवा: 5 ~ 8 किग्रा / सेमी 2
ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 किग्रा / सेमी 2,
पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 130 केवीए, औसत बिजली की खपत: 60 किलोवाट
स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 4400 * 3200 * 2950 मिमी
निकास: यांत्रिक पंपों के लिए वेंट
अधिक विशिष्टताओं के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी कुल कोटिंग समाधान के साथ आपका समर्थन करती है।
