IPG, आयन प्लेटिंग गोल्ड का एक छोटा लेखन है, जो कि लक्जरी उत्पादों पर गोल्ड पतली फिल्म को जमा करने के लिए संयुक्त रूप से चाप और स्पटरिंग की एक तकनीक है, विशेष रूप से इस तरह के स्वदेशी पर जैसे: हार, शादी के छल्ले, कान के छल्ले, घड़ियां, हाथ से बने सामान आदि।
आभूषण सामग्री ज्यादातर स्टेनलेस स्टील 316 एल, पीतल, या मिश्र धातु है। विशेष रूप से पूर्व-उपचार के बाद, गहने बनाने वाले हमारे IPG गोल्ड प्लेटिंग मशीन का उपयोग सीधे 18K गुलाब सोने या 24K असली सोने के कोटिंग्स प्राप्त करने के लिए कर सकते हैं, जो उत्पादों के जीवन और मूल्य को बढ़ाते हैं।
मुख्य शब्द: PVD आयन चढ़ाना, सोना चढ़ाना, विद्युत, आसंजन, आभूषण भगवान चढ़ाना
पीवीडी के उच्च पहनने के प्रतिरोध
सार
सजावटी कठोर कोटिंग्स को विभिन्न प्रकार की आवश्यकताओं को पूरा करना पड़ता है जैसे कि आकर्षक रंग और उच्च पहनने के प्रतिरोध। लग्जरी कंज्यूमर गुड्स जैसे वॉच कम्पोनेंट्स, राइटिंग इंस्ट्रूमेंट्स या चश्मे के लिए, कुछ मैन्युफैक्चरर्स पीवीडी और "गोल्ड प्लेट" लेबल के दोनों हाई वियर रेजिस्टेंस को बनाए रखना चाहते हैं, जो प्रोडक्ट को "हाई क्वॉलिटी" इमेज प्रदान करता है। इसलिए गोल्ड प्लेटिंग की 3 से 5 माइक्रोन परत को एक (TiN + Au) PVD परत पर जमा करना होगा। यह बहु-परत विधि आंतरिक तनाव के उच्च स्तर का निर्माण करती है जिससे आसंजन दोष होता है। आसंजन दोष के लिए अग्रणी आंतरिक तनाव को कम करने के लिए एक पूरी प्रक्रिया स्थापित की जानी है।
" गोल्ड प्लेटिंग " और पीवीडी का एक संयोजन क्यों ?
सजावटी अनुप्रयोगों के लिए सोना अभी भी सबसे व्यापक रूप से इस्तेमाल किया जाने वाला रंग है, और यह बदलने की संभावना नहीं है। सोने के रंग के सजावटी हार्ड कोटिंग्स के लिए, वर्तमान अत्याधुनिक तकनीक में TiN से मिलकर एक मूल हार्ड कोटिंग पर सोने की मिश्र धातु की एक पतली शीर्ष परत जमा करना शामिल है। दुर्भाग्य से, सोना मिश्र धातु स्पटरिंग एक गैर-प्रतिक्रियाशील प्रक्रिया है और प्रत्येक अलग-अलग सोने के मिश्र धातु के लिए एक बहुत ही निश्चित रंग प्राप्त होता है (लगभग 200 ℃ के तापमान के लिए)
इस प्रक्रिया को सोने के लक्ष्य को बदले बिना अंतिम सोने के रंग को सचेत नहीं करना चाहिए। कुछ निर्माता पीवीडी और "गोल्ड प्लेटेड" लेबल के उच्च पहनने वाले प्रतिरोध को बनाए रखना चाहते हैं जो उत्पाद को उच्च गुणवत्ता की छवि प्रदान करता है। इन तीन सत्रों के लिए:
पीवीडी परत के उच्च पहनने के प्रतिरोध
गोल्ड प्लेटेड लेबल
अंतिम इलेक्ट्रोप्लेटिंग द्वारा प्रदान की गई सोने के रंग की विस्तृत श्रृंखला
एक विश्वसनीय प्रक्रिया अब मिलनी चाहिए जो एक मोटी (3 से 5 माइक्रोन) तिपाई + एयू परत पर इलेक्ट्रोप्लेटेड सोने की अनुमति देती है।

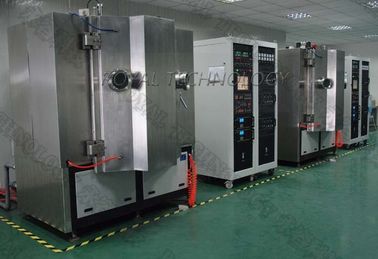

रॉयल टेक्नोलॉजी में IPG गोल्ड प्लेटिंग के लिए 3 मानक मॉडल हैं : IPG मशीन मुख्य घटक:
1. सिलेंडर आर्क यूनिट या (स्टीयरेड सर्कुलर कैथोडिक आर्क सोर्स)
2. पीवीडी कोटिंग से पहले प्लाज्मा की सफाई के लिए प्लॉनर आयन स्रोत
3. डीसी स्पुटरिंग कैथोड ऑफ एग (गोल्ड) जमाव
4. टीएन फिल्म कोटिंग का एमएफ स्पटरिंग कैथोड
IPG गोल्ड चढ़ाना मशीनें तकनीकी विशिष्टता | |||
नमूना | RTAC1010-एसपीडीसी | RTAC1250-एसपीडीसी | RTAC1612-एसपीडीसी |
प्रभावी चैम्बर आकार | Φ1000 x H1000mm | H1250 x H1250 मिमी | Φ1600 x H1200 मिमी |
डिपोजिट सोर्सेज | सिलेंडर आर्क (विकल्प के लिए स्टीयरिंग परिपत्र चाप) + डीसी स्पूटरिंग कैथोड + रैखिक आयन स्रोत | ||
वैक्यूम पंपिंग सिस्टम (लेयबॉल्ड पंप्स + टर्बो आणविक पंप) | SV300B - 1 सेट (300 मी³ / घंटा) | SV300B - 1 सेट (300 मी³ / घंटा) | SV300B - 2 सेट (300 मी³ / घंटा) |
WAU1001-1set (1000m³ / घंटा) | WAU1001-1set (1000m³ / घंटा) | WAU2001-1set (1000m³ / घंटा) | |
D60T- 1 सेट (60m³ / hr) | D60T- 1 सेट (60m³ / hr) | D60T- 1 सेट (60m³ / hr) | |
टर्बो आणविक पंप: 2 सेट (3500L / S) | टर्बो आणविक पंप: 2 सेट (3500L / S) | टर्बो आणविक पंप: 3 सेट (3500L / S) | |
स्पटरिंग पावर सप्लाई | 1 * 24KW | 1 * 36KW | 2 * 36KW |
आर्क पावर सप्लाई | 6 * 5KW | 7 * 5KW | 9 * 5KW |
पूर्वाग्रह बिजली की आपूर्ति | 1 * 24KW | 1 * 36KW | 1 * 36KW |
ग्रहों की छड़ें | 6/8 | 12/16 | 20 |
परम शून्य | 9.0 * 10-4Pa (खाली, साफ, कमरे का तापमान) | 9.0 * 10-4Pa (खाली, साफ, कमरे का तापमान) | 9.0 * 10-4Pa (खाली, साफ, कमरे का तापमान) |
चक्र समय (पंप पर निर्भर करता है) | 40 '~ 50' सब्सट्रेट सामग्री और कोटिंग व्यंजनों पर निर्भर करता है | ||
काम करने की शक्ति की आवश्यकता | 3 चरण 4 लाइनें, AC380V, 50HZ, 35KW | 3 चरण 4 लाइनें, AC380V, 50HZ, 120KW | 3 चरण 4 लाइनें, AC380V, 50HZ, 150KW |
ठंडा पानी | हाँ, औद्योगिक पानी चिलर | ||
प्रसंस्करण गैस (99.99%) | 4 तरीके | 4 तरीके | 4 तरीके |
पदचिह्न (मिमी) | 2000 * 2000 * 2500 | 4000 * 4500 * 3200 | 5500 * 5000 * 3200 |
कुल वजन (KGS) | 4500 | 7000 | 9000 |
कुल बिजली की खपत (लगभग) | 50KW | 110KW | 150KW |
वास्तविक बिजली की खपत (लगभग) | 30KW | 60KW | 70kW |
केवल संदर्भ के लिए तकनीकी मानकों से ऊपर, Royaltec निर्दिष्ट अनुप्रयोगों के आधार पर अंतिम उत्पादन का अधिकार सुरक्षित रखता है। हम आपको न केवल कोटिंग मशीन, बल्कि कुल कोटिंग समाधान, टर्नकी-परियोजना सेवा उपलब्ध है।

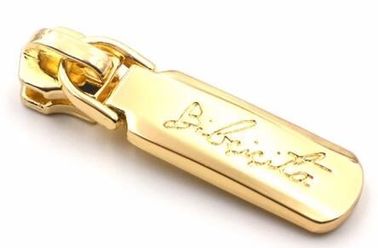

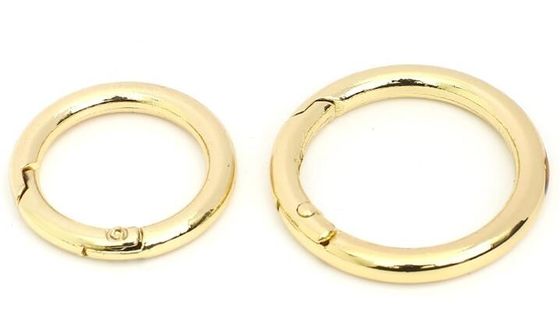

IPG कोटिंग के नमूने:
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
