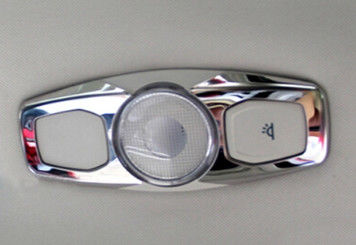

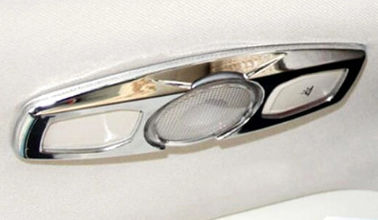

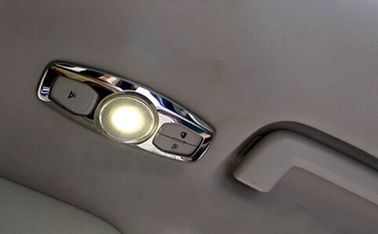

कार एक्सेसरीज़ एबीएस रीडिंग लाइट लैंप कवर ट्रिम पीवीडी वैक्यूम कोटिंग मशीन, ऑटोमोटिव लोगो बिलबोर्ड वैक्यूम क्रोमिंग

हम क्यों?

1. उन्नत उत्पादन मशीनरी (मिलिंग, वेल्डिंग, कटिंग, वैक्यूम रिसाव परीक्षण) को मानकीकृत उत्पादन प्रक्रियाओं और सख्त परीक्षणों के साथ संयुक्त करके रॉयल टेक्नोलॉजी को उच्च गुणवत्ता, विश्वसनीय और कम लागत वाली कोटिंग प्रणाली का उत्पादन करने में सक्षम बनाता है।

2. गुणवत्ता, सेवा और समय पर डिलीवरी रॉयल प्रौद्योगिकी के व्यवसाय के मुख्य सिद्धांत हैं। पेशेवर निर्माताओं के लिए खुले तौर पर सरल घटकों की आउटसोर्सिंग की एक रणनीति हमें प्रमुख भागों और घटकों आरएंडडी, विनिर्माण पर ध्यान केंद्रित करने की अनुमति देती है।

3. सख्त गुणवत्ता नियंत्रण नीतियों और योग्य आपूर्तिकर्ताओं के कठोर चयन से आश्वासन मिलता है कि रॉयल टेक्नोलॉजी के ग्राहक सबसे सस्ती कीमत पर सबसे उन्नत, उच्च गुणवत्ता वाले उपकरण प्राप्त करते हैं।

एल्यूमीनियम थर्मल वाष्पीकरण कोटिंग प्रणाली

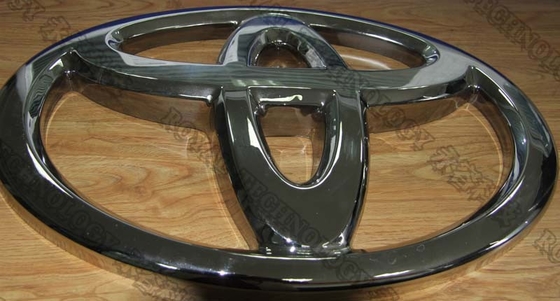

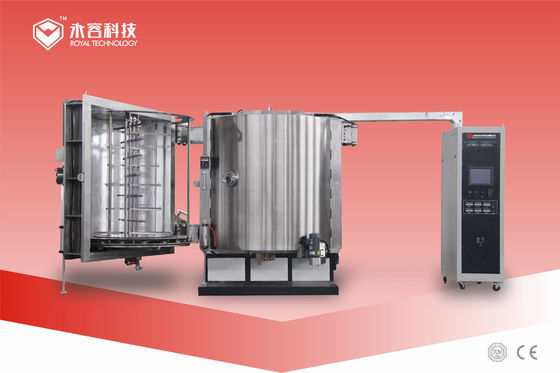

सारांश: RTEP6638 प्रतिरोध वाष्पीकरण कोटिंग उपकरण PVD क्रोम धातुकरण प्रणाली के लिए एक घन कक्ष मॉडल है जिसे कार लोगो बोर्ड प्रतिबिंब फिल्म बयान के लिए डिज़ाइन और निर्मित किया गया था।

मैक्स। आकार सब्सट्रेट: व्यास 5500 मिमी, गहराई: <300 मिमी।

क्षमता: अधिकतम के लिए 2 टुकड़े। आकार उत्पाद; 4 ~ 12 टुकड़े आयामों पर निर्भर करते हैं।

थर्मल वाष्पीकरण फिलामेंट प्रौद्योगिकी के बारे में: यह वैक्यूम चेंबर में काम के टुकड़ों का परिचय देता है, जब चैंबर का वैक्यूम प्रेशर वैक्यूम पंप (रोटरी पिस्टन वैक्यूम पंप, रोटरी फलक) के विभिन्न चरण के साथ 5.0 * 10 ^-2 × 8.0 × 10 ^-3 Pa तक होता है। पंप, रूट्स वैक्यूम पंप, डिफ्यूजन पंप), और फिर टंगस्टन फिलामेंट (या बोर्ड) में पकड़े क्रोम फिलामेंट्स को वाष्पित करें। जब काम के टुकड़े रोटरी ड्राइविंग सिस्टम में बदल रहे हैं, तो क्रोम सामग्री सब्सट्रेट सतह पर जमा होगी और एक समान वर्दी कोटिंग परत उत्पन्न करेगी।

परिष्करण गुण: पीएमएमए (एक्रिलिक) सतह पर पीवीडी क्रोम, जो नीचे के रूप में उत्कृष्ट कोटिंग परतें उत्पन्न करता है: दिन के समय के दौरान, संकेत प्रतीक ठोस धातु (स्टेनलेस स्टील प्रभाव) की तरह दिखते हैं; रात के समय, उन्हें सामने, पीछे और साइड के दृश्य से रोशन किया जाता है (अंदर एलईडी लाइट लगाई जाती है)।

निर्मित समय: 2014 ~ 2015

• स्थान: चीन

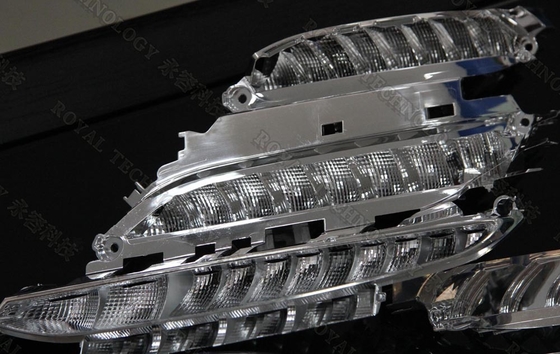

• अनुप्रयोग: एल्यूमीनियम दर्पण के लिए पीसी पैनल, ऑटोमोटिव लोगो बोर्ड, विज्ञापन बोर्ड, पीएमएमए, पीसी, एबीएस आदि। उच्च प्रतिबिंब प्रतिबिंब प्रस्ताव के लिए बड़े आकार के सजावटी सामान।

प्रकार:

• ऊर्ध्वाधर अभिविन्यास, घन प्रकार, स्लाइडिंग दरवाजा, 2 सेट रैक सिस्टम।

डिजाइन सुविधाएँ:

• एक बड़ी क्षमता के लिए क्यूब प्रकार।
• मजबूत संरचना डिजाइन और उच्च गुणवत्ता विन्यास

• पीएलसी + टच स्क्रीन ऑपरेशन सिस्टम, पूरी तरह से स्वचालित रूप से / मैन्युअल रूप से नियंत्रण
• तेजी से वैक्यूम निकासी प्रणाली
• आसान लोडिंग / अपलोडिंग के लिए विशेष रूप से डिजाइन रैक सिस्टम संरचना
• रखरखाव के लिए काम के माहौल तक आसान पहुंच

तकनीकी निर्देश:

• प्रदर्शन

1. परम वैक्यूम दबाव: 5.0 × 10 से बेहतर ^{- 6} टोर।

2. ऑपरेटिंग वैक्यूम प्रेशर: 1.0 × 10 ^{- 4} टॉर।

3. नीचे पंप समय: 1 बजे से 1.0 × 10 ^{- 4} Torr minutes3 मिनट (कमरे का तापमान, शुष्क, स्वच्छ और खाली कक्ष)

4. धातु सामग्री (वाष्पीकरण): अल, सीआर, एसएन, तिवारी, एसएस, क्यू… आदि।

5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से

• संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:

1. वैक्यूम चैंबर

1.1 आकार: आंतरिक लंबाई: 6600 मिमी

इनर हाइट: 3800 मिमी

भीतरी चौड़ाई: 1300 मिमी

1.2 सामग्री: वैक्यूम चैंबर: SS41 हल्के स्टील

दरवाजा और flanges: SS41 हल्के स्टील

चैंबर संरचना को मजबूत करता है: SS41 हल्के स्टील, चित्रित परिष्करण सतह के उपचार के साथ।

चैंबर चेसिस SS41 हल्के स्टील के साथ चित्रित परिष्करण सतह के उपचार।

1.3 वाष्पीकरण शील्ड: SUS304

1.4 देखें खिड़की: चैम्बर के दरवाजे पर

1.5 वैक्यूम चैंबर वेंटिंग वाल्व (साइलेंसर सहित)

1.6 दरवाजा: SS41 हल्के स्टील

2. रफिंग वैक्यूम पंपिंग सिस्टम (बैकिंग पंप पैकेज)

3. उच्च वैक्यूम पंपिंग सिस्टम (डिफ्यूजन पंप + कोल्ड ट्रैप डिवाइस)

4. विद्युत नियंत्रण और संचालन प्रणाली - पीएलसी + टच स्क्रीन

4.1 मुख्य सर्किट: कोई नहीं-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, श्रृंखला प्रकार में सी / टी

4.2 वाष्पीकरण शक्ति

4.3 वाष्पीकरण नियंत्रण प्रणाली

4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शटडाउन, ऑटो निकासी, ऑटो कोटिंग

4.5 वैक्यूम दबाव मापने की प्रणाली

वैक्यूम गेज: पिरानी + पेनिंग गेज

थर्मोकपल गेज: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 अलार्म सिस्टम: संपीड़ित हवा का दबाव, ठंडा पानी का प्रवाह, मिस-ऑपरेशन

4.7 पावर लोड संकेतक: वोल्टेज संकेतक और वर्तमान संकेतक लोड करें

५ । डिपोजिशन सिस्टम

5.1 टंगस्टन फिलामेंट वाष्पीकरण स्रोत

5.2 करोड़ / अल तार

6. उप-प्रणाली

6.1 वायु संपीडित वाल्व नियंत्रण प्रणाली

6.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली

6.3 पॉलीकोल्ड (-120 ~ -145 ℃) विकल्प के लिए ब्रूक्स क्रायोपम्प।

7. काम करने का माहौल

संपीड़ित हवा: 5 ~ 8 किग्रा / सेमी 2

ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 kg / cm2,

पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 300kVA

स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 15000 * 6800 * 4800 मिमी

निकास: यांत्रिक पंपों के लिए वेंट

सफाई कक्ष की अत्यधिक अनुशंसा की जाती है

रॉयल तकनीक ने कार लोगो बोर्ड पीवीडी मेटललाइजिंग सेवा के लिए संपूर्ण आपूर्ति श्रृंखलाओं का विकास और निर्माण किया है। मोल्ड डिजाइन और विनिर्माण से, थर्मल वैक्यूम बनाने की प्रक्रिया, यूवी इलाज आधार / शीर्ष कोटिंग्स; एलईडी प्रकाश व्यवस्था इकट्ठा तक PVD क्रोमिंग, हम टर्नकी कोटिंग समाधान प्रदान करने में सक्षम हैं।

यदि आपको अनुकूलित कोटिंग प्रणाली की आवश्यकता है, तो कृपया अपने विचारों और विचारों को हमारी टीम के साथ साझा करें। अपने उत्पादों के विनिर्देशों को प्रस्तुत करने के लिए मत भूलना, हम सबसे अच्छा समाधान निकालने के लिए मिलकर काम करेंगे।
