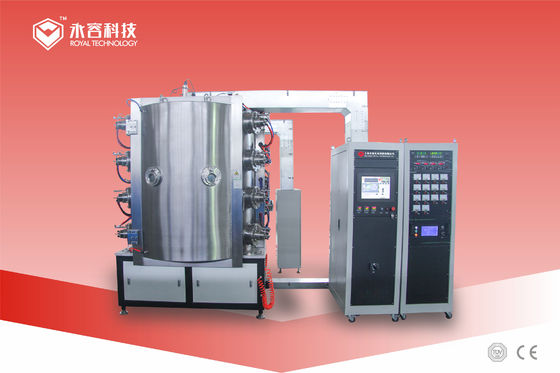

पीवीडी आयन चढ़ाना / कोटिंग मशीन, पतली फिल्म कोटिंग मशीन
आवेदन
इसका उपयोग धातु फिल्म, टाइटेनियम नाइट्राइड, टाइटेनियम कार्बाइड, और ज़िरकोनियम नाइट्राइड, क्रोमियम नाइट्राइड और टाइटेनियम, निकल, क्रोमियम, तांबा, और अन्य यौगिक फिल्म, मल्टी-लेयर सुपर-हार्ड फिल्म, नाइट्रोजन-डॉप्ड टाइटेनियम फिल्म को कोट करने के लिए किया जा सकता है। मिश्र धातु फिल्म (TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3 और अन्य सजावटी फिल्में आदि) और बहुत ही कम समय में सभी मशीनिंग प्रक्रिया को पूरा करने के लिए, यह एक अत्यधिक कुशल बहु-कार्यात्मक कोटिंग उपकरण है।

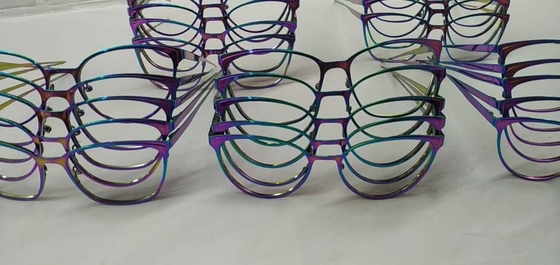

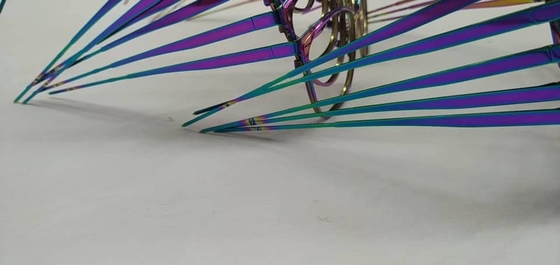

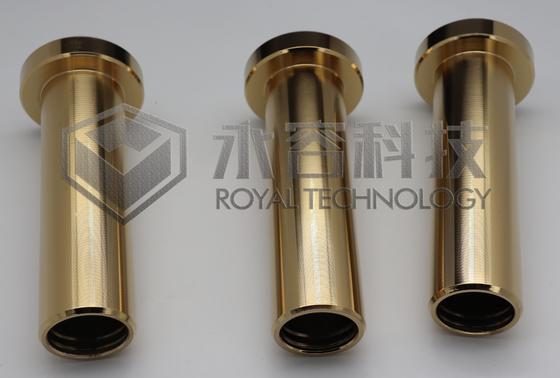

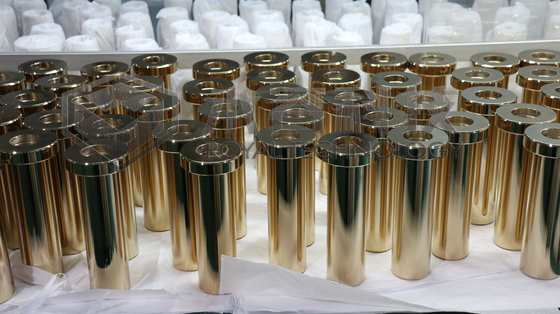

इस मशीन का व्यापक रूप से स्टेनलेस स्टील, सिरेमिक टाइल / कप, कंप्यूटर, मोबाइल फोन, घड़ी और गहने, स्वच्छता, घरेलू उपकरण, होटल उत्पादों आदि के लिए सजावटी कोटिंग के क्षेत्र में उपयोग किया जाता है।
विशेषताएं
इसमें विश्वसनीय काम, अच्छा दोहराव और स्थिरता है।, तेजी से जमा दर, उच्च आसंजन, ठीक फिल्म, आदि। कोटिंग फिल्म कम घर्षण गुणांक के साथ घनी और कठोरता है, मूल वर्कपीस सतह की चिकनाई, अच्छा लचीलापन, कठिन बनाए रखने के लिए टूटना और गिरना।
उपकरण कोटिंग प्रौद्योगिकी के पूर्ण स्वचालन को साकार करते हैं।यह आधार सामग्री की सतह पर कोट करने के लिए वैक्यूम कोटिंग तकनीक का उपयोग करता है।इसमें कम लागत, उच्च योग्यता दर, हरित पर्यावरण संरक्षण आदि की विशेषताएं हैं।
पतली फिल्म कोटिंग मशीन मॉडल
नमूना |
आरटीएसी-900 | आरटीएसी-1000 | आरटीएसी-1250 | आरटीएसी-1400 | आरटीएसी-1600 | ||||
चैंबर आंतरिक आकार | 900x1100 मिमी | 1000x1200 मिमी | 1250x1350mm | 1400x1600 मिमी | 1600x1600 मिमी | ||||
बिजली आपूर्ति प्रकार | आर्क बिजली की आपूर्ति, फिलामेंट बिजली की आपूर्ति, पल्स पूर्वाग्रह बिजली की आपूर्ति | ||||||||
निर्वात कक्ष की संरचना | वर्टिकल फ्रंट डोर स्ट्रक्चर, रियर एयर एग्जॉस्ट सिस्टम और डबल-लेयर वाटर कूलिंग चैंबर | ||||||||
निर्वात कक्ष की सामग्री | स्टेनलेस स्टील 304/316 एल | ||||||||
परम निर्वात | 6.0x10-4पा (उतराई, साफ, सुखाने कक्ष) | ||||||||
वैक्यूम पम्पिंग स्पीड | वायुमंडल से 8.0*10 . तक-3पा 15 मिनट | ||||||||
वैक्यूम पम्पिंग सिस्टम | प्रसार पंप या आणविक पंप + रूट पंप + मैकेनिकल पंप + होल्डिंग पंप (विशिष्ट मॉडल ग्राहकों की आवश्यकताओं के अनुसार चुना जा सकता है) |
||||||||
चाप स्रोत | 6 इकाइयां या 8 इकाइयां |
8 इकाइयां या 10 इकाइयां |
10 इकाइयां या 12 इकाइयां |
14 इकाइयां या 16 इकाइयां |
16 इकाइयां या 18 इकाइयां |
||||
पूर्वाग्रह बिजली की आपूर्ति | 20 किलोवाट/सेट | 20 किलोवाट/सेट | 30KW/सेट | 40 किलोवाट/सेट | 50 किलोवाट/सेट | ||||
ड्राइविंग मॉडल | ग्रहों की क्रांति और घूर्णन, चर आवृत्ति गति विनियमन (नियंत्रणीय और समायोज्य) |
||||||||
उष्मन तंत्र | कमरे के तापमान से 450 डिग्री सेल्सियस तक नियंत्रित और समायोज्य (पीआईडी तापमान नियंत्रण) |
||||||||
एमएफसी | 3-पथ या 4-पथ प्रक्रिया गैस प्रवाह नियंत्रण और प्रदर्शन प्रणाली, चयनात्मक स्वचालित गैसिंग प्रणाली | ||||||||
शीतलन प्रणाली | वाटर सर्कुलेशन कूलिंग मोड, कूलिंग वॉटर टॉवर या इंडस्ट्रियल वाटर कूलर या डीप कूलिंग सिस्टम।(ग्राहकों द्वारा प्रदान किया गया) | ||||||||
नियंत्रण विधा | मैनुअल / स्वचालित एकीकरण मोड, टच स्क्रीन ऑपरेशन, पीएलसी या कंप्यूटर नियंत्रण | ||||||||
कुल शक्ति | 30 किलोवाट | 35 किलोवाट | 45 किलोवाट | 60 किलोवाट | 75 किवॉ | ||||
अलार्म और सुरक्षा | अलार्म पानी की कमी, ओवर करंट और ओवरवॉल्टेज, ओपन सर्किट और पंपों की अन्य असामान्य स्थिति, लक्ष्य आदि और प्रासंगिक सुरक्षात्मक उपाय और इलेक्ट्रिक इंटरलॉक फ़ंक्शन निष्पादित करें | ||||||||
उपकरण क्षेत्र | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||
अन्य तकनीकी पैरामीटर | पानी का दबाव 0.2MPa, पानी का तापमान ≤25 ° C, वायु दाब 0.5-0.8MPa | ||||||||
टिप्पणियों | कोटिंग उपकरण के विशिष्ट विन्यास को कोटिंग उत्पादों की प्रक्रिया आवश्यकताओं के अनुसार डिजाइन किया जा सकता है |
