| ब्रांड नाम: | ROYAL |
| मॉडल संख्या: | RTAC1250-SPMF |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 समूह |
प्रेसिजन फास्टनरों पीवीडी पतली फिल्म चढ़ाना मशीन / नैनो पतला फिल्म पीवीडी सजावट खत्म
पीवीडी क्या है?
पीवीडी (शारीरिक वाष्प जमाव का संक्षिप्त नाम है) एक कॉम्परल धातु आधारित पतली फिल्म का निर्माण करने के लिए एक वैक्यूम कोटिंग प्रक्रिया है जिसे एक समान रूप से विद्युत प्रवाहकीय सतहों पर जमा किया जा सकता है। आर्क आयन वाष्पीकरण और मैग्नेट्रॉन एमएफ स्पटरिंग विधि का उपयोग करते हुए, एक कोटिंग परत सतह प्रोफ़ाइल को संशोधित किए बिना पर्याप्त कवरेज प्रदान करता है। यह तकनीक कई इलेक्ट्रॉनिक उद्योगों में ऑप्टिकल मीडिया, प्रकाशिकी और अर्धचालक घटक शामिल है।
पीवीडी पतली फिल्म गुण

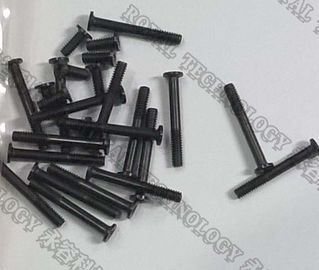

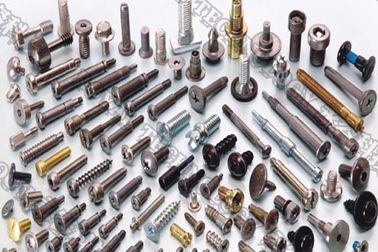

प्रेसिजन फास्टनरों पीवीडी पतली फिल्म चढ़ाना मशीन फास्टनरों और फिटिंग, सौंदर्य प्रसाधनों, इलेक्ट्रॉनिक उत्पाद, मैकेनिकल मशीनों, मोटर वाहन उद्योगों में प्रयुक्त शिकंजा, बोल्ट, कुचल, फिटिंग, टोपियां जैसे फिटिंग के साथ लागू किया जाता है, पैंटोन रंगों की विविधता प्राप्त करने के लिए व्यापक रूप से पीवीडी प्रौद्योगिकी का उपयोग कर रहा है सोने, काले, नीले, धूसर, चांदी, इंद्रधनुष, कांस्य, चैंपियन आदि।
प्रेसिजन फास्टनरों पीवीडी पतली फिल्म चढ़ाना मशीन बयान स्रोत
ठोस धातु लक्ष्य के वाष्पीकरण के लिए परिचालित आर्क स्रोतों का संचालन;
ग्रेफाइट पतली फिल्म परत जमा करने के लिए एमएफ अनब्लांड स्पटरिंग कैथोड के 2 जोड़े;
प्री-ट्रीटमेंट के लिए प्लाज्मा क्षेत्र बनाने के लिए आयन बॉम्बेमेंटमेंट के लिए पूर्वाग्रह विद्युत आपूर्ति;
एनोड रैखिक आयन स्रोत इकाई (वैकल्पिक) पीएसीवीडी और पीईसीवीडी प्रसंस्करण;
पानी के आणविक संक्षेपण के लिए क्रायोपम्प (पॉलीकॉल्ड) (वैकल्पिक के लिए)
प्रेसिजन फास्टनरों पीवीडी पतली फिल्म चढ़ाना मशीन संरचनाएं
1. वैक्यूम चैंबर
2. रौहिंग वैक्यूम पंपिंग सिस्टम (बैकिंग पम्प पैकेज)
3. उच्च वैक्यूम पम्पिंग सिस्टम (चुंबकीय निलंबन आणविक पम्प)
4. विद्युत नियंत्रण और ऑपरेशन सिस्टम
5. सहायक सुविधा प्रणाली (उप प्रणाली)
6. जमाण प्रणाली: वैकल्पिक रूप से एमएफ स्पॉटरिंग कैथोड, एमएफ बिजली आपूर्ति, पूर्वाग्रह विद्युत आपूर्ति आयन स्रोत
प्रेसिजन फास्टनरों पीवीडी पतली फिल्म चढ़ाना मशीन प्रदर्शन
1. अंतिम वैक्यूम दबाव: 5.0 × 10 से बेहतर - 6 टॉर
2. ऑपरेटिंग वैक्यूम प्रेशर: 1.0 × 10 - 4 Torr
3. पंपिंगडाउन समय: 1 एटीएम से 1.0 × 10 - 4 टोर्रॉ 3 मिनट (कमरे के तापमान, शुष्क, स्वच्छ और खाली कक्ष)
4. मेटाइलाइजिंग सामग्री (स्पूटरिंग + आर्क बाष्पीकरण): नी, क्यू, एजी, एयू, तिवारी, जेआर, सीआर, टीआईएन, टीआईसी, टीएएलएन, सीआरएन, सीआरसी आदि।
5. ऑपरेटिंग मॉडल: स्वत: पूर्ण / अर्ध-ऑटो / मैन्युअल रूप से

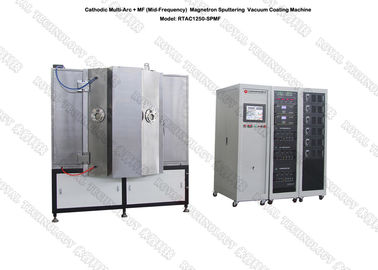

प्रेसिजन फास्टनरों पीवीडी पतली फिल्म चढ़ाना मशीन निर्दिष्टीकरण
| आदर्श | RTAC1250-SPMF | ||||||
| प्रौद्योगिकी | एमएफ मैग्नेट्रोन स्पटरिंग + आयन प्लेटिंग | ||||||
| सामग्री | स्टेनलेस स्टील (एस 304) | ||||||
| चैंबर आकार | Φ1250 * एच 1250 मिमी | ||||||
| चैंबर प्रकार | सिलेंडर, ऊर्ध्वाधर, 1-दरवाज़ा | ||||||
| स्पूटरिंग सिस्टम | पतली काली फिल्म बयान के लिए विशेष रूप से डिजाइन | ||||||
| खर्चीली सामग्री | एल्यूमिनियम, सिल्वर, कॉपर, क्रोम, स्टेनलेस स्टील, निकल | ||||||
| जमा स्रोत | 2 सेट एमएफ बेलनाकार Sputtering लक्ष्य +8 स्टीयर कैथोडिक आर्क स्रोत + आयन स्रोत वैकल्पिक के लिए | ||||||
| गैस | एमएफसी -4 तरीके, एआर, एन 2, ओ 2, सी 2 एच 2 | ||||||
| नियंत्रण | पीएलसी (प्रोग्राम योग्य तर्क नियंत्रक) + | ||||||
| पंप प्रणाली | एसवी 300 बी - 1 सेट (लेबॉल्ड) | ||||||
| WAU1001 - 1 सेट (लेबॉल्ड) | |||||||
| डी 60 टी -1 सेट (लेबल्ड) | |||||||
| टर्बो आण्विक पंप्स: 2 * एफ 400/3500 | |||||||
| पूर्व-उपचार | पूर्वाग्रह बिजली की आपूर्ति: 1 * 36 किलोवाट | ||||||
| सुरक्षा तंत्र | ऑपरेटरों की सुरक्षा के लिए कई सुरक्षा इंटरलॉक | ||||||
| शीतलन | ठंडा पानी | ||||||
| विद्युत विद्युत | 480V / 3 चरणों / 60 हर्ट्ज (अमरीका अनुपालन) | ||||||
| 460 वी / 3 चरणों / 50 हर्ट्ज (एशिया अनुरूप) | |||||||
| 380 वी / 3 चरणों / 50 एचजेड (ईयू-सीई अनुपालन) | |||||||
| पदचिह्न | L3000 * W3000 * H2000mm | ||||||
| कुल वजन | 7.0 टी | ||||||
| पदचिह्न | (एल * डब्ल्यू * एच) 5000 * 4000 * 4000 मिमी | ||||||
| समय चक्र | 30 ~ 40 मिनट (सब्सट्रेट सामग्री के आधार पर, सब्सट्रेट ज्यामिति और पर्यावरण की स्थिति) | ||||||
| बिजली अधिकतम .. | 155 किलोवाट | ||||||
| औसत शक्ति उपभोक्ता (एपरेक्स।) | 75 किलोवाट |
विनिर्दिष्ट मांग वाले उत्पादों के आधार पर स्वनिर्धारित मशीन आकार उपलब्ध हैं।
अधिक विशिष्टताओं के लिए कृपया हमसे संपर्क करें, आपको कुल कोटिंग समाधान प्रदान करने के लिए रॉयल टेक्नोलॉजी को सम्मानित किया गया है।
