सारांश:

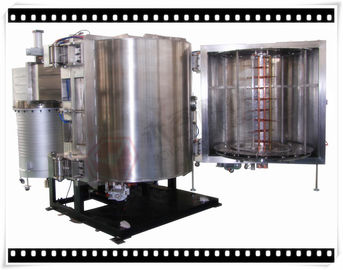

आरटीईपी 1616-एसपी वैक्यूम मेटलाइजिंग मशीन विशेष रूप से ईएमआई ढाल वाली पतली फिल्म और एनसीवीएम फिलम जमावट के लिए डिज़ाइन की गई है, जो व्यापक रूप से दूरसंचार उपकरणों, कंप्यूटर, नोटबुक, उपभोक्ता इलेक्ट्रॉनिक्स, घरेलू उपकरण, एयरोस्पेस और सैन्य वस्तुओं में उपयोग की जाती है।
हमारे ग्राहक हैं: Sumgsung, ऐप्पल, लेनोवो, Huawei इलेक्ट्रॉनिक्स बनाती है।
कक्ष आकार व्यास 1600 मिमी और ऊंचाई 1600 मिमी विभिन्न प्रकार के उत्पादों को समायोजित कर सकता है।

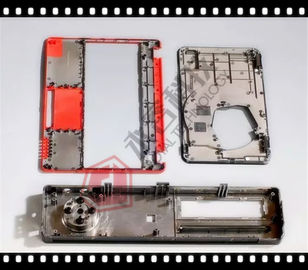

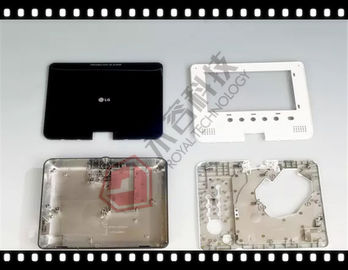

ईएमआई शील्डिंग फिल्म गुण
1) फिल्म मोटाई: 1.5 ~ 3 माइक्रोन आवश्यकता पर निर्भर करता है।
2) फिल्म प्रतिरोध: (ओम) 0.5Ω से बेहतर है
3) चिपकने वाला: 3 एम 810 टेप> 5 बी
ईएमआई ढाल फिल्म कोटिंग प्रक्रिया
4) डीसी स्पटरिंग स्टेनलेस स्टील
5) थर्मल वाष्पीकरण द्वारा कॉपर जमावट
6) डीसी स्पटरिंग स्टेनलेस स्टील, क्यू फिल्म परत पर पूरा कवर।
इलेक्ट्रो चुंबकीय हस्तक्षेप धातुकरण सुविधाओं की रक्षा

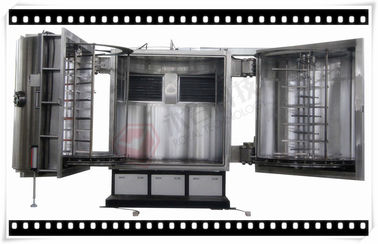

1) एक उच्च उत्पादकता के लिए 2-दरवाजा संरचना और तेजी से पंपिंग गति
2) पीएलसी नियंत्रण के साथ ऑपरेटिंग दोस्ताना टच स्क्रीन पैनल
3) स्थिर उत्पादन और उच्च गुणवत्ता के लिए मानवता अनुकूल सॉफ्टवेयर कार्यक्रम डिजाइन।
4) उच्च स्पटरिंग लक्ष्य उपयोग दर कम उत्पादन लागत सुनिश्चित करती है।
5) अच्छी एकरूपता और उत्कृष्ट आसंजन
6) उत्पादन दक्षता और योग्य दर बढ़ाने के लिए बेहतर प्रदर्शन के लिए उन्नत डिजाइन अवधारणा।
7) चिपकने में सुधार के लिए प्लाज्मा सफाई और सतह गतिविधि उपचार के लिए आयन स्रोत डिवाइस।
पीवीडी वैक्यूम धातुकरण लाभ:
खत्म पर्यावरण को अनुकूल हरे रंग की प्रक्रिया, प्रदूषण मुक्त का उपयोग करके जमा किया जाता है;
उच्च दक्षता और उत्कृष्ट एकरूपता।
बड़े पैमाने पर उत्पादन की मांग के लिए उच्च मात्रा उत्पादन, कम लागत, आदर्श समाधान।
प्रकार:
तकनीकी निर्देश:
1. परम वैक्यूम दबाव: 5.0 × 10 -6 Torr से बेहतर।
2. ऑपरेटिंग वैक्यूम दबाव: 1.0 × 10 -4 Torr
3. नीचे पंपिंग: 1 एटीएम से 1.0 × 10 -4 Torr≤5 मिनट (कमरे का तापमान, शुष्क, साफ और खाली कक्ष)
4. धातुकरण सामग्री (वाष्पीकरण): स्टेनलेस स्टील, कॉपर
5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्द्ध-ऑटो / मैन्युअल रूप से
वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:
1. वैक्यूम चैम्बर
1.1 आकार: आंतरिक व्यास 1600 मिमी
आंतरिक ऊंचाई: 1600 मिमी
उपयोगी ऊंचाई: 1265 मिमी
कुल ऊंचाई: 1420 मिमी
1.2 सामग्री: वैक्यूम चेम्बर SUS304
दरवाजा और flanges SUS304
चैम्बर मजबूत संरचना: एसएस 41 हल्के स्टील, चित्रित परिष्करण सतह उपचार के साथ।
चित्रित परिष्करण सतह उपचार के साथ चैम्बर चेसिस एसएस 41 हल्के स्टील।
1.3 स्पटरिंग और वाष्पीकरण शील्ड: एसयूएस 304
1.4 विंडो देखें: कक्ष के दरवाजे पर
1.5 वैक्यूम चेम्बर वेंटिंग वाल्व (सिलेंसर सहित)
1.6 दरवाजा: SUS304 सामग्री व्यास 1600 मिमी आंतरिक ऊंचाई: 1600 मिमी
1.7 जमा ड्राइविंग सिस्टम: केंद्रीय ड्राइविंग अधिकतम। 1400 मिमी * 1265mm
1.8 ड्राइविंग मोटर: 1/2 एचपी
1.9 वाष्पीकरण शक्ति: 1 सेट / दरवाजा
डीसी स्पटरिंग पावर: 1 सेट
स्पटरिंग कैथोड आकार: 125 * 1400 मिमी
2. रूहिंग वैक्यूम पंपिंग सिस्टम
2.1 तेल सील रोटरी वेन वैक्यूम पंप - लेबॉल्ड
ए: पंपिंग की गति: 640 मीटर / घंटा
2.2 रूट्स पंप - लेबॉल्ड
ए: पंपिंग की गति: 4400 एमए / घंटा
2.3 रफिंग वैक्यूम वाल्व: वायवीय मॉडल
2.4 वैक्यूम पाइपिंग लाइन: 6 "और 8" SUS304 सामग्री
2.5 वैक्यूम वेंटिंग वाल्व: 3/8 "विद्युत चुम्बकीय मॉडल
3. उच्च वैक्यूम पंपिंग सिस्टम
3.1 तेल प्रसार पंप: आरटीडीपी -36
ए। पंपिंग की गति: 40000 एल / एस
ख। परम वैक्यूम दबाव: 10 से 7 Torr से बेहतर।
सी। ताप पावर: 3 फीस, 21 किलोवाट।
घ। तेल खपत: 9 लीटर
3.2 शीत जाल: 36 ", तेल धारा के खिलाफ पानी ठंडा
3.3 उच्च वैक्यूम वाल्व: वायवीय
3.4 फोर-लाइन वाल्व: वायवीय
4. विद्युत नियंत्रण और संचालन प्रणाली
4.1 मुख्य सर्किट: कोई भी फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच,
श्रृंखला प्रकार में सी / टी
4.2 वाष्पीकरण शक्ति
4.3 वाष्पीकरण नियंत्रण प्रणाली
4.4 स्पटरिंग पावर, डीसी मॉडल
4.5 नियंत्रण प्रणाली: पीएलसी + टच स्क्रीन ऑटो / मैन्युअल रूप से
4.6 ऑपरेशन सिस्टम: टच स्क्रीन + डिस्प्ले
4.7 वैक्यूम दबाव मापने प्रणाली
वैक्यूम गेज: लेबॉल्ड सेंटर दो - 1 सेट
पूर्ण रेंज गेज: 760 Torr ~ 10 - 7 Torr - 1 सेट
4.8 अलार्म सिस्टम:
संपीड़ित वायु दाब कम है: अलार्म ध्वनि
शीतलन जल प्रवाह कम है: अलार्म ध्वनि
गलत ऑपरेशन: अलार्म ध्वनि
4.9 पावर लोड संकेतक: वोल्टेज सूचक और लोड वर्तमान सूचक
5. उप-प्रणाली
5.1 एयर संपीड़ित वाल्व नियंत्रण प्रणाली
5.2 शीतलक जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली
5.3 पॉलीकॉल्ड (-120 ~ -145 ℃) क्रायओपंप - 1 सेट
आदर्श: मैक्सकूल- 2500 एल
अधिकतम भार :: 2500W
पंपिंग की गति: 14000 एल / एस।
6. जमा प्रणाली
6.1 स्पटरिंग स्रोत
ए। स्पटरिंग लक्ष्य "125 मिमी * 1400 मिमी * 12 ~ 14 मिमी - 1 सेट
ख। शटर - 1 सेट
सी। मास फ्लो कंट्रोलर: आर गैस - 1 सेट
घ। स्पटरिंग बिजली की आपूर्ति: डीसी 60 किलोवाट - 1 सेट
6.2 वाष्पीकरण स्रोत
ए। टंगस्टन वाष्पीकरण स्रोत
ख। वाष्पीकरण बिजली की आपूर्ति: 20 किलोवाट
सी। आयन स्रोत डिवाइस और बिजली की आपूर्ति
7. कार्य पर्यावरण
संपीड़ित वायु: 5 ~ 8 किलो / सेमी 2
ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 किलो / सेमी 2
पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 160 केवीए
स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 6500 * 5500 * 2700 मिमी
निकास: यांत्रिक पंप के लिए वेंट
हम विभिन्न 3 डी भागों के लिए सबसे उपयुक्त कोटिंग प्रक्रियाओं को डिजाइन और विकसित करने का प्रयास कर रहे हैं, जो हमारे ग्राहक उत्पादन आवश्यकताओं को पूरा करते हैं। इसलिए हम ईएमआई कोटिंग के लिए कुल कोटिंग समाधान प्रदान करते हैं।
यदि अनुकूलित कोटिंग सिस्टम की आवश्यकता है, तो कृपया अपने विचारों और विचारों को हमारी टीम के साथ साझा करें और अपने उत्पादों के विनिर्देशों को सबमिट करें, हम सर्वोत्तम समाधानों को हल करने के लिए मिलकर काम करेंगे।
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी को आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित किया जाता है।
