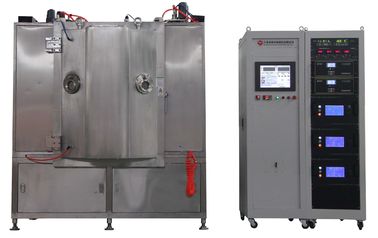

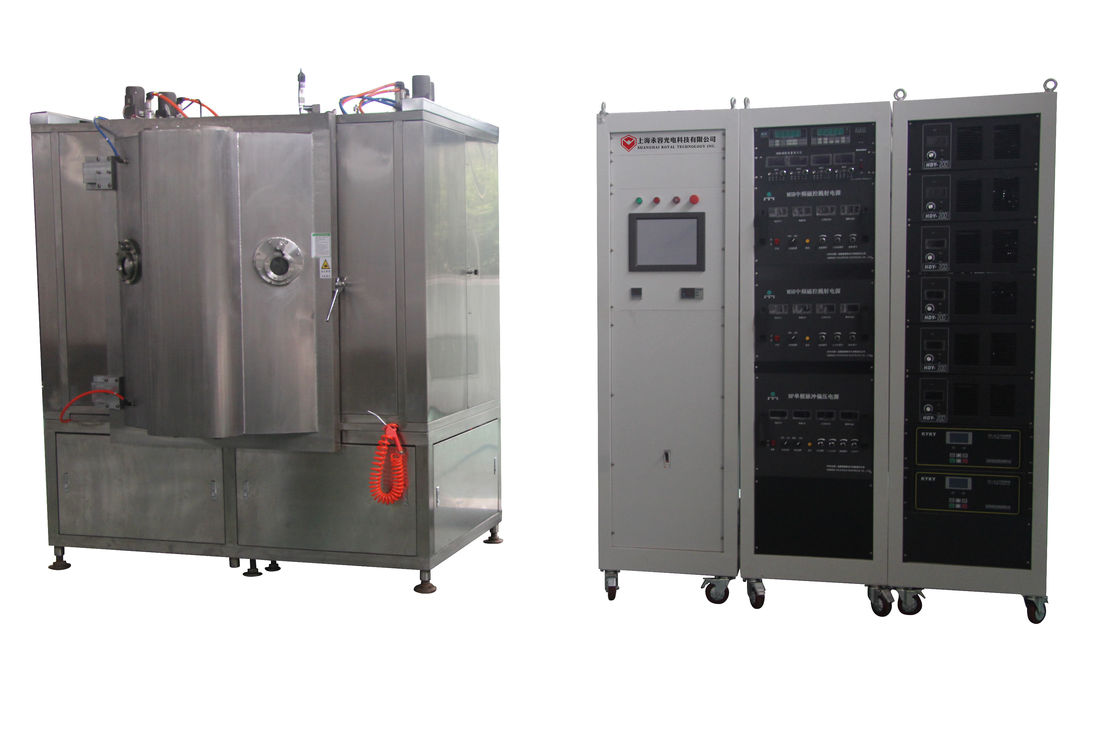

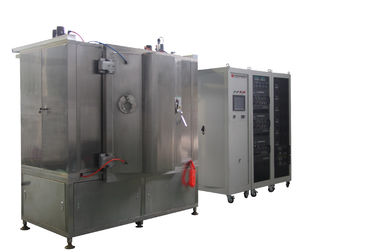

ब्लू मेटल पार्ट्स मैग्नेट्रॉन स्पटरिंग कोटिंग मशीन, एमएफ आईपी ब्लू पीवीडी चढ़ाना उपकरण

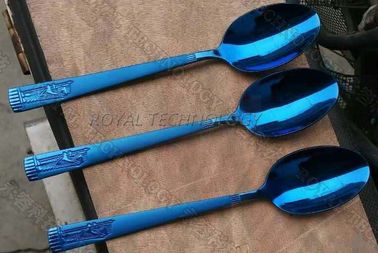

ब्लू मेटल पार्ट्स एमएफ स्पटरिंग सिस्टम धातु के हिस्सों, स्टेनलेस स्टील की वस्तुओं पर सामान्य ग्रेफाइट, जेट ब्लैक, ब्लू कलर आदि की सजावट के लिए एक एकीकृत कई डिपोजिशन सोर्स मशीन है। विशेष रूप से उच्च अंत वर्ग लक्जरी उत्पादों के लिए उपयोग किया जाता है: इलेक्ट्रॉनिक्स: स्मार्ट फोन, कैमरा, लैपटॉप, गोल्फ, चम्मच, कांटे, चाकू, दरवाज़े के हैंडल, नल; अनामिका, हार, कान के छल्ले, कंगन आदि के आभूषण।

ब्लू मेटल पार्ट्स एमएफ स्पटरिंग सिस्टम में कई बयान स्रोत हैं:
ठोस धातु लक्ष्य के वाष्पीकरण के लिए संचालन परिपत्र आर्क स्रोत;

एमएफ के 2 जोड़े ग्रेफाइट पतली फिल्म परत के बयान के लिए अनियंत्रित स्पटरिंग कैथोड्स;

पूर्व-उपचार के लिए प्लाज्मा क्षेत्र बनाने के लिए आयन बॉम्बबोर्डमेंट के लिए बायस पावर सप्लाई;

एनोड रेखीय आयन स्रोत इकाई (वैकल्पिक के लिए) PACVD और PECVD प्रसंस्करण;

पानी के आणविक संघनन (वैकल्पिक के लिए) क्रायोपम्प (पॉलीकोल्ड)

एमएफ स्पटरिंग क्या है?

डीसी और आरएफ स्पटरिंग के साथ तुलना में, मिड-फ्रीक्वेंसी स्पटरिंग कोटिंग के बड़े पैमाने पर उत्पादन के लिए एक मुख्य पतली फिल्म स्पटरिंग तकनीक बन गई है, विशेष रूप से ऑप्टिकल कोटिंग्स, सौर पैनल, कई परतों जैसी सतहों पर ढांकता हुआ और गैर-प्रवाहकीय फिल्म कोटिंग्स के फिल्म चित्रण के लिए। , समग्र सामग्री फिल्म आदि

यह आरएफ तेजी की जगह ले रहा है क्योंकि यह मेगाहर्ट्ज के बजाय मेगाहर्ट्ज के साथ संचालित होने के कारण बहुत तेजी से डिपोजिट रेट के कारण होता है और डीसी जैसी कंपाउंड पतली फिल्म डिपॉजिट के दौरान टार्ग पॉइजनिंग से भी बच सकता है।

एमएफ स्पटरिंग लक्ष्य हमेशा दो-सेट के साथ मौजूद थे। दो कैथोड का उपयोग उनके बीच पीछे और पीछे एक एसी करंट चालू करने के लिए किया जाता है, जो प्रत्येक उत्क्रमण के साथ लक्ष्य की सतह को साफ करता है, जिससे डाइलेक्ट्रिक्स पर निर्मित आवेश को कम किया जा सकता है, जिससे उत्पन्न होता है जो प्लाज्मा में बूंदों को गिरा सकता है और एक समान फिल्म विकास को रोक सकता है --- जिसे हमने टारगेट पॉइज़निंग कहा है।

एमएफ स्पटरिंग सिस्टम प्रदर्शन

1. परम वैक्यूम दबाव: 5.0 × 10 ^{- 6} टोर से बेहतर।

2. ऑपरेटिंग वैक्यूम प्रेशर: 1.0 × 10 ^{- 4} टॉर।

3. पम्पिंगडाउन टाइम: 1 बजे से 1.0 × 10 ^{- 4} टोर्र 3 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)

4. धातु सामग्री (स्पटरिंग + आर्क वाष्पीकरण): नी, सीयू, एजी, एयू, टीआई, जेडआर, सीआर, टीआईएन, टीआईसी, टीआईएएलएन, सीआरएन, सीआरसी, आदि।

5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से

एमएफ स्पटरिंग सिस्टम संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:

1. वैक्यूम चैंबर

2. वैक्यूम पंप प्रणाली (समर्थन पंप पैकेज) को बदलना

3. उच्च वैक्यूम पंपिंग सिस्टम (मैग्नेटिकली सस्पेंशन आणविक पंप)

4. इलेक्ट्रिकल कंट्रोल और ऑपरेशन सिस्टम

5. सहायक सुविधा प्रणाली (उप प्रणाली)

6. जमाव प्रणाली: एमएफ स्पैटरिंग कैथोड, एमएफ बिजली की आपूर्ति, वैकल्पिक के लिए बायस पावर सप्लाई आयन स्रोत

ब्लू धातु भागों सजावट MF स्पटरिंग सिस्टम आकार:

चैंबर भीतरी आकार: दीया 1200 मिमी ~ 1600 मिमी
चैंबर इनर हाइट: 1250 मिमी ~ 1300 मिमी

3 डी उत्पादों की स्पेकुलर डिमांड के आधार पर कस्टमाइज्ड मशीन साइज भी उपलब्ध हैं।

एमएफ स्पटरिंग सिस्टम RTAC1250-SPMF विनिर्देशों

अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
