मैग्नेट्रॉन स्पटरिंग जमाव प्रणाली

अनुप्रयोग:

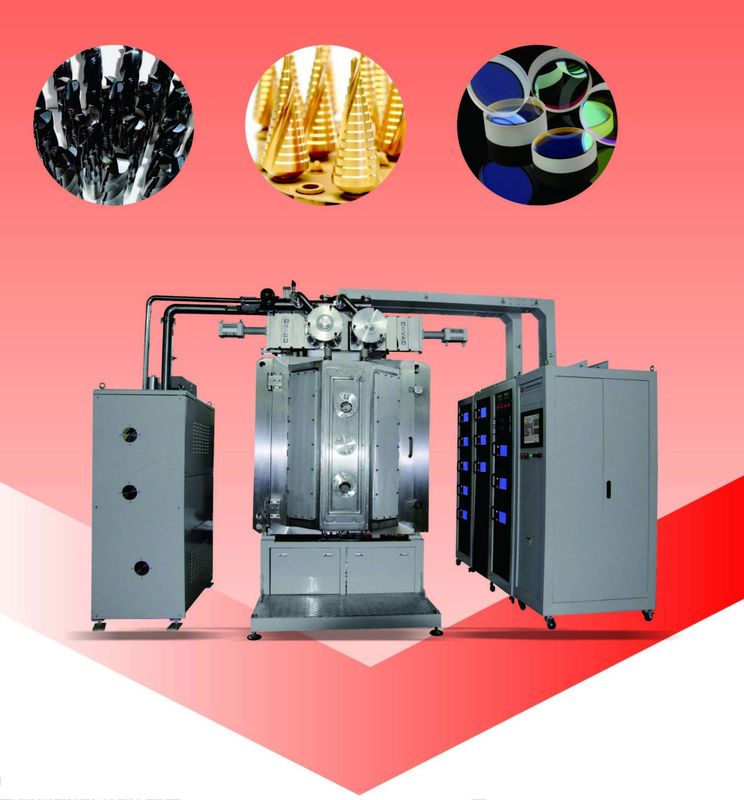

RTSP1213 मशीन एक बैच मॉडल स्पटरिंग सिस्टम है, जो विभिन्न कठोर कोटिंग्स, नरम कोटिंग्स, मिश्रित फिल्मों और धातु और गैर-धातु सामग्री सबस्ट्रेट्स पर ठोस चिकनाई फिल्मों को जमा कर सकता है। हाइड्रोजन ईंधन सेल वाहनों, फोटोनिक्स उत्पादों, एयरोस्पेस और अन्य नए ऊर्जा उद्योगों के उद्योगों पर लागू।

गुण:

सतह की चालकता में सुधार करने के लिए;

उच्च संक्षारण प्रतिरोध;

उच्च पहनने के प्रतिरोध;

उच्च कठोरता

हाइड्रोफोबिक रचना फिल्म और अन्य कार्यात्मक फिल्में

यौगिक कोटिंग्स के लिए उपलब्ध: धातु और गैर-धातु फिल्में।

फिल्म मोटाई 100nm से 12μm तक, मोटाई सहिष्णुता nm 5%
मजबूत आसंजन।

कम तड़के भागों सतह सख्त उपचार।

प्रकार:

ऊर्ध्वाधर अभिविन्यास, पॉलीहेड्रॉन संरचना, 2-दरवाजे (आगे और पीछे)

विशेषताएं:

• पर्यावरण के अनुकूल प्रणाली, कोई औद्योगिक अपशिष्ट जल, वायु और ध्वनि प्रदूषण;
• आसान ऑपरेशन: टच स्क्रीन + पीएलसी नियंत्रण और एक स्पर्श ऑपरेशन के लिए अद्वितीय सॉफ्टवेयर प्रोग्राम, 80% से अधिक मुसीबत शूटिंग अलार्म।
• 10 प्रसंस्करण व्यंजनों तक लॉगिन और बैकअप; उच्च पुनरावृत्ति और विविधता।
• फिल्म चित्रण की उच्च एकरूपता के लिए हिंडोला प्रणाली का विशेष डिजाइन।
• उच्च उत्पादकता और उच्च गुणवत्ता
• स्थिर और विश्वसनीय प्रणाली, 365 दिन चल रहा है * 24 घंटे (रखरखाव और मरम्मत का समय)
• दक्षता पंपिंग प्रणाली: अच्छी तरह से ज्ञात यूरोप ब्रांड पंपों के साथ अधिकतम पाइपिंग गति के लिए छोटी वैक्यूम पाइपिंग लाइनें
• कॉम्पैक्ट डिजाइन न्यूनतम स्थापना स्थान पर कब्जा कर लेता है।

तकनीकी निर्देश

• प्रदर्शन

1. परम वैक्यूम दबाव: 8.0 * 10 ^-5 पा से बेहतर;

• बेस वैक्यूम दबाव: 3.0 * 10 ^{- 4} पा

3. नीचे पंप समय: atm से 1.0 × 10 ^{- 3} Pa minutes15 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)

4. जमाव स्रोत: संतुलित / असंतुलित स्पंदनिंग कैथोड

5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से

6. हीटिंग: कमरे के तापमान से अधिकतम तक। 450 ℃,

7. प्लाज्मा सफाई और प्लाज्मा सहायता बयान: एनोड रैखिक आयन स्रोत

8. चुंबकीय बंद - लूप दायर किया गया। (असंतुलन / संतुलन कैथोड)

9. ग्लो डिस्चार्जिंग के लिए बायस पावर सप्लाई।

• संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:

1. वैक्यूम चैंबर
1.1 आकार: भीतरी व्यास 1200 मिमी

इनर ऊंचाई: 1300 मिमी

1.2 सामग्री: वैक्यूम चैंबर SUS304

दरवाजा और flanges SUS304

चैंबर संरचना को मजबूत करता है: SS41 हल्के स्टील, चित्रित परिष्करण सतह के उपचार के साथ।

चैंबर चेसिस SS41 हल्के स्टील के साथ चित्रित परिष्करण सतह के उपचार।

1.3 स्पटरिंग शील्ड: SUS304

1.4 देखें विंडो: चैम्बर के दरवाजे पर - 4 सेट (प्रत्येक दरवाजे पर 2)

1.5 वैक्यूम चैंबर वेंटिंग वाल्व (साइलेंसर सहित)

1.6 दरवाजा: SUS304 सामग्री

2. आरओ गिंग वैक्यूम पंपिंग सिस्टम :

तेल रोटरी फलक वैक्यूम पंप + रूट पंप + होल्डिंग पंप (लेबॉल्ड)

3. उच्च वैक्यूम पंप प्रणाली :

चुंबकीय सस्पेंशन आणविक पंप (लेबॉल्ड)

• गेट वाल्व - 2 सेट

4. विद्युत नियंत्रण और संचालन प्रणाली - पीएलसी + टच स्क्रीन

4.1 मुख्य सर्किट: श्रृंखला प्रकार में कोई भी फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, सी / टी

4.2 स्पटरिंग पावर सप्लाई + आयन सोर्स पावर सप्लाई + बायस पावर सप्लाई (एडवांस्ड एनर्जी)

४.३ स्पटरिंग डिपोजिशन कंट्रोल सिस्टम

4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शटडाउन, ऑटो निकासी, ऑटो कोटिंग

4.5 मापने की प्रणाली

वैक्यूम दबाव: वैक्यूम गेज: पिरानी + पेनिंग गेज + पूर्ण रेंज वैक्यूम गेज - यूरोप ब्रांड

तापमान मापने वाला उपकरण: थर्मोकपल
MFC: मास फ्लो कंट्रोलर (4 तरीके), डिजिटल डिस्प्ले मोड-- यूरोप ब्रांड

4.6 अलार्म सिस्टम: संपीड़ित हवा का दबाव, ठंडा पानी का प्रवाह, मिस-ऑपरेशन

4.7 पावर लोड संकेतक: वोल्टेज संकेतक और वर्तमान संकेतक लोड करें

५ । डिपोजिशन सिस्टम

५.१ निक्षेपण स्रोत: स्पैटरिंग कैथोड, आयन स्रोत - यूरोप ब्रांड

5.2 जमा सामग्री: कार्बन लक्ष्य

6. उप-प्रणाली

6.1 वायु संपीडित वाल्व नियंत्रण प्रणाली

6.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली

7. काम का माहौल

संपीड़ित हवा: 5 ~ 8 किग्रा / सेमी 2

ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 kg / cm2,

पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 75kVA, औसत बिजली की खपत: 40KW

स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 3000 * 4000 * 3200 मिमी

निकास: यांत्रिक पंपों के लिए वेंट

हम क्यों?

1. उन्नत उत्पादन मशीनरी (मिलिंग, वेल्डिंग, कटिंग, वैक्यूम लीक परीक्षण) को मानकीकृत उत्पादन प्रक्रियाओं और सख्त परीक्षणों के साथ संयुक्त करके रॉयल टेक्नोलॉजी को उच्च गुणवत्ता, विश्वसनीय और कम लागत वाली कोटिंग प्रणाली का उत्पादन करने में सक्षम बनाता है।

2. गुणवत्ता, सेवा और समय पर डिलीवरी रॉयल प्रौद्योगिकी के व्यापार के मुख्य सिद्धांत हैं। पेशेवर निर्माताओं के लिए खुले तौर पर सरल घटकों की आउटसोर्सिंग की एक रणनीति हमें प्रमुख भागों और घटकों आरएंडडी, विनिर्माण पर ध्यान केंद्रित करने की अनुमति देती है।

3. सख्त गुणवत्ता नियंत्रण नीतियों और योग्य आपूर्तिकर्ताओं के कठोर चयन से आश्वासन मिलता है कि रॉयल टेक्नोलॉजी के ग्राहक सबसे सस्ती कीमत पर सबसे उन्नत, उच्च गुणवत्ता वाले उपकरण प्राप्त करते हैं।

अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
