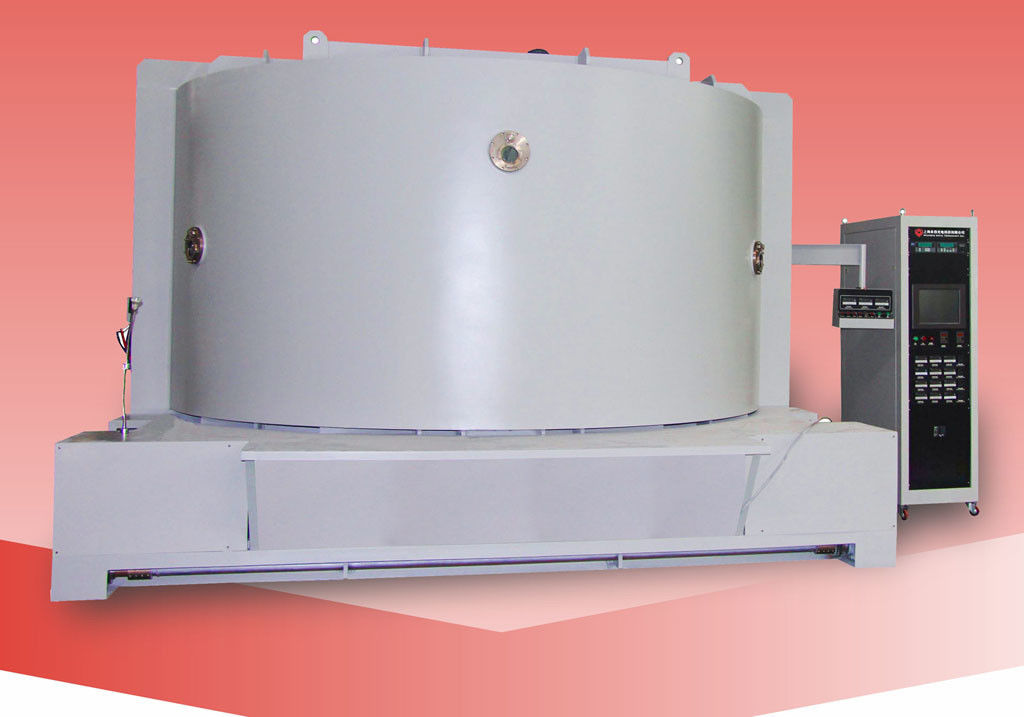

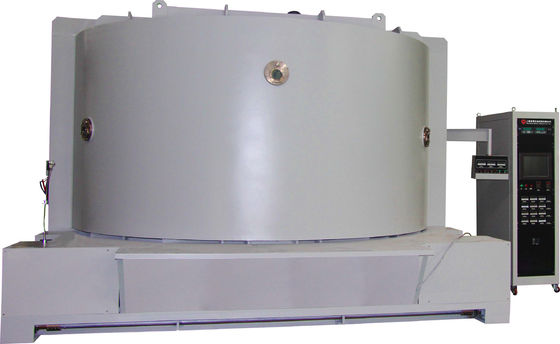

ऑटोमोबाइल लोगो वैक्यूम धातुकरण मशीन -RTEP3600

आरटीईपी3600 पीवीडी क्रोम धातुकरण प्रणाली को कार लोगो बोर्ड पर प्रतिबिंबित फिल्म जमा करने के लिए अनुकूलित डिजाइन और निर्मित किया गया था।

अधिकतम. सब्सट्रेट का आकारः व्यास 3300 मिमी, गहराईः <300 मिमी.

पीवीडी थर्मल वाष्पीकरण तकनीक के साथ, जो पीएमएमए (एक्रिलिक) सतह पर पतली उच्च प्रतिबिंबित फिल्म जमा करती है, एक उत्कृष्ट कोटिंग परत प्रदान करती है जैसा कि नीचे दिया गया हैः दिन के दौरान,संकेत चिह्न ठोस धातु की तरह दिखते हैं (स्टेनलेस स्टील प्रभाव)जबकि रात में, वे सामने, पीछे और साइड व्यू से रोशन होते हैं (आंतरिक रूप से एलईडी लाइट स्थापित है) ।

निर्माण का समय: 2014

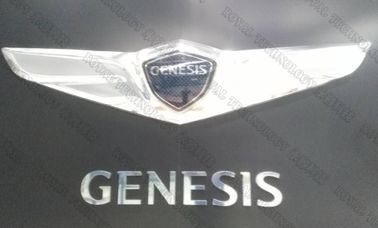

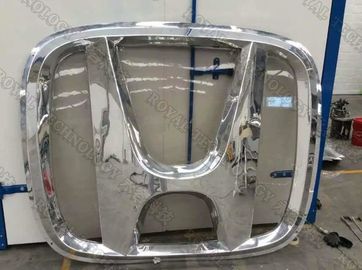

अनुप्रयोग: ऑटोमोबाइल लोगो बोर्ड, विज्ञापन बोर्ड, पीएमएमए, पीसी, एबीएस आदि।Lउच्च प्रतिबिंबित फिल्म धातुकरण के लिए बड़े आकार के सजावटी सामान।

प्रकारः

ऊर्ध्वाधर अभिविन्यास, सिलेंडर, रेल पर मोटर ड्राइविंग द्वारा स्लाइडिंग दरवाजा।

डिजाइन विशेषताएंः

प्लाज्मा सफाई, आर्गन गैस बमबारी उपकरण, चमक निर्वहन प्रणाली।

मोटर ड्राइविंग मॉडल द्वारा स्लाइडिंग डोर।

मजबूत संरचना डिजाइन और उच्च गुणवत्ता वाले विन्यास

 पीएलसी + टच स्क्रीन ऑपरेशन सिस्टम, पूर्ण स्वचालित/ मैन्युअल रूप सेनियंत्रण

तेज़ वैक्यूमनिकासी प्रणाली

विशेष रूप से डिजाइन किया गयाक्यारोसेल आसान के लिए संरचना लोड/अपलोड

रखरखाव के लिए कार्य वातावरण तक आसान पहुंच

तकनीकी विनिर्देश:

प्रदर्शन

1अंतिम वैक्यूम दबाव: 5.0×10-6 से बेहतर टोर।

2. ऑपरेटिंग वैक्यूम दबावः 1.0×10-4 टोर।

3पंप करना डाउनटाइमः 1 एटीएम से 1.0×10-4 तकTorr≤3 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)

4धातुकर्म सामग्री (वाष्पीकरण): Al, Cr, Sn, Ti, SS, Cu... आदि।

5ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-स्वचालित / मैनुअल

संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली होती है:

1वैक्यूम कक्ष
1.1आकारः आंतरिक व्यास: 3600मिमी

         आंतरिक ऊंचाईः 1700 मिमी

1.2 सामग्रीः वैक्यूम कक्ष:  SS41 नरम स्टील

            दरवाजे और फ्लैंग्स: SS41 नरम स्टील

       कक्ष को मजबूत करने की संरचनाः SS41 कोमल स्टील, चित्रित परिष्करण सतह उपचार के साथ।

 कैमरा चेसिस एसएस 41 हल्के स्टील के साथ चित्रित परिष्करण सतह उपचार।

1.3 वाष्पीकरण Shइलड : SUS304

1.4 दृश्य खिड़कीःपर कक्ष का द्वार

1.5 वैक्यूम कक्ष वेंटिलेशन वाल्व (साइलेंसर सहित)

1.6 दरवाजा:SS41 नरम स्टील

2रू.घिंग वैक्यूम पम्पिंग सिस्टम (बैकपम्प पैकेज)

3उच्च वैक्यूम पम्पिंग प्रणाली (विसारक पंप) + ठंडे फंसने वाला यंत्र)

4विद्युत नियंत्रण और संचालन प्रणाली- पीएलसी+ टच स्क्रीन

4.1 मुख्य सर्किट: गैर-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, सीरीज प्रकार में सी/टी

4.2 वाष्पीकरण शक्ति

4.3 वाष्पीकरण नियंत्रण प्रणाली

4.4  संचालन प्रणालीः टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो बंद, ऑटो निकासी, ऑटो कोटिंग

4.5  वैक्यूम दबावमापप्रणाली

     वैक्यूम गेज:पिरानी + पेनिंग गेज

     थर्मोकपल गेजः 760 टॉर ~ 5*10-4टोर

4.6अलार्म प्रणाली: संपीड़ित वायु दबाव,शीतलन जल प्रवाह,मिस-परिचालन

4.7पावर लोड सूचक: वोल्टेज सूचक और लोड करंट सूचक

5अवशेष जमा करने की प्रणाली

5.1 वोल्फ्रेम फिलामेंट वाष्पीकरण स्रोत

5.2 Cr/Al तार

6. उपप्रणाली

6.1 संपीड़ित वायु वाल्व नियंत्रण प्रणाली

6.2 शीतलन जल प्रणाली:पानी प्रवाह पाइप और स्विच वाल्व प्रणाली

6.3 पॉलीकोल्ड (-120~-145°C)ब्रूक्सक्रिओपंप विकल्प के लिए।

 कार्य वातावरण

 संपीड़ित वायुः 5~8 किलोग्राम/सेमी2

शीतलन जलः जल-इन तापमानः 20 ~ 25°C, 200 लीटर/मिनट,
           पानी-इन दबावः 2 ~ 3 किलोग्राम/सेमी2,

शक्तिः 3 चरण 380V 50Hz ((60Hz),200केवीए

स्थापना क्षेत्र: (L*W*H) 16000*6000*3000 मिमी

निकासः वेंटिलेशन के लिए यांत्रिक पंपs

सफाई कक्ष अत्यधिक अनुशंसित है

लाभ

1. टिकाऊ, जीवनकाल 5~8 वर्ष तक है, यहां तक कि बाहरी उपयोग के लिए भी

2. इकट्ठा करने और बनाए रखने में आसान है. पेंच माउंटिंग या हैंगअप विधि के साथ.

3. सुरक्षित और विश्वसनीय. पीएमएमए सामग्री धातु लोगो की तुलना में वजन में बहुत हल्का बनाता है और गिरने से चोटों के जोखिम को बहुत कम करता है.

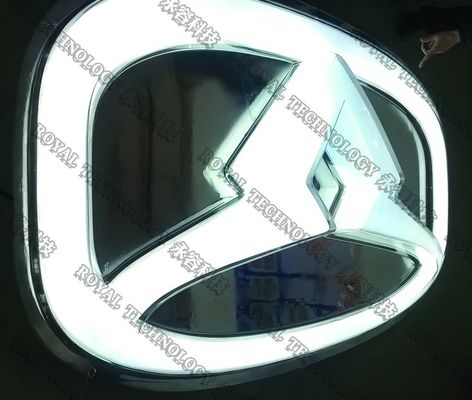

4उत्कृष्ट सौंदर्य परिष्करणः दिन के समय, कार साइन प्रतीक ठोस धातु (स्टेनलेस स्टील प्रभाव) की तरह दिखते हैं; जबकि रात में,वे सामने से रोशन (आंतरिक एलईडी प्रकाश स्थापित है) कर रहे हैं, पीछे और साइड व्यू.

लाभ

रेल ट्रैक में स्थित दरवाजा, जो मोटर द्वारा नियंत्रित किया जाता है, स्वचालित रूप से स्लाइडिंग, संचालित करने में आसान और लोडिंग/अनलोडिंग के लिए बहुत सुविधाजनक है अधिकतम उत्पाद आकारः3000 मिमी पारदर्शी परिष्करण कोटिंग के लिए उपयुक्त उच्च एकरूपता सुनिश्चित करने के लिए अद्वितीय घूर्णी रैक और वाष्पीकरण प्रणाली डिजाइन.

एः वाष्पीकरण स्रोत के लिए सब्सट्रेट से ऊंचाई लचीले ढंग से समायोजित किया जा सकता है

बी: वाष्पीकरण स्रोतों की दूरी को समायोजित किया जा सकता है

C: पूर्ण क्षेत्र कोटिंग के लिए 3 समूह वाष्पीकरण स्रोत
