डीपीसी सिरेमिक रेडिएटिंग सब्सट्रेट पीवीडी वैक्यूम कोटिंग मशीन

डीपीसी प्रक्रिया- डायरेक्ट प्लेटिंग कॉपर एलईडी/सेमीकंडक्टर/इलेक्ट्रॉनिक उद्योगों में लागू एक उन्नत कोटिंग तकनीक है। एक विशिष्ट अनुप्रयोग सिरेमिक रेडिएटिंग सब्सट्रेट है।

पारंपरिक विनिर्माण विधियों की तुलना में पीवीडी वैक्यूम स्पटरिंग तकनीक द्वारा Al2O3, AlN, Si, ग्लास सब्सट्रेट पर कूपर चालक फिल्म जमावः DBC LTCC HTCC, विशेषताएंः

1उत्पादन लागत बहुत कम है।

2उत्कृष्ट थर्मल प्रबंधन और गर्मी हस्तांतरण प्रदर्शन

3. सटीक संरेखण और पैटर्न डिजाइन,

4उच्च सर्किट घनत्व

5. अच्छा आसंजन और सोल्डराइबिलिटी

रॉयल टेक्नोलॉजी टीम ने हमारे ग्राहक को पीवीडी स्पटरिंग तकनीक के साथ डीपीसी प्रक्रिया को सफलतापूर्वक विकसित करने में सहायता की।
अपने उन्नत प्रदर्शन के कारण, डीपीसी सब्सट्रेट का व्यापक रूप से विभिन्न अनुप्रयोगों में उपयोग किया जाता हैः

उच्च चमक एलईडी के कारण लंबे जीवन समय बढ़ाने के लिएताप विकिरणप्रदर्शन, अर्धचालक उपकरण, माइक्रोवेव वायरलेस संचार, सैन्य इलेक्ट्रॉनिक्स, विभिन्न सेंसर सब्सट्रेट, एयरोस्पेस, रेलवे परिवहन, विद्युत शक्ति, आदि

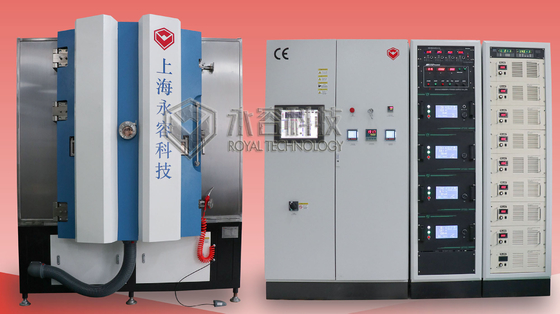

आरटीएसी1215-एसपी उपकरण विशेष रूप से डीपीसी प्रक्रिया के लिए डिज़ाइन किया गया है जो सब्सट्रेट पर कूपर परत प्राप्त करता है। यह उपकरण पीवीडी भौतिक वाष्प जमाव सिद्धांत का उपयोग करता है,उच्च घनत्व के साथ आदर्श फिल्म प्राप्त करने के लिए बहु-आर्क आयन कोटिंग और मैग्नेट्रॉन स्पटरिंग तकनीकों के साथउच्च घर्षण प्रतिरोध, उच्च कठोरता और उच्च वैक्यूम वातावरण में मजबूत बंधन। यह आराम डीपीसी प्रक्रिया के लिए महत्वपूर्ण कदम है।

कॉपर स्पटरिंग कोटिंग मशीन की मुख्य विशेषताएं

1. 8 स्टीयर आर्क कैथोड और डीसी स्पटरिंग कैथोड, एमएफ स्पटरिंग कैथोड, आयन स्रोत इकाई से लैस है।

2बहुस्तरीय और सह-निर्वहन कोटिंग उपलब्ध

3प्लाज्मा सफाई पूर्व उपचार के लिए आयन स्रोत और फिल्म आसंजन को बढ़ाने के लिए आयन बीम-सहायित जमाव।

4सिरेमिक/ Al2O3/AlN सब्सट्रेट हीटिंग अप यूनिट;

5एकतरफा कोटिंग और दोतरफा कोटिंग के लिए सब्सट्रेट रोटेशन और रिवोल्यूशन सिस्टम

कॉपर स्पटरिंग कोटिंग मशीन विनिर्देश

प्रदर्शन

1अंतिम वैक्यूम दबावः 5.0×10 से बेहतर^-6टोर।

2कार्यरत वैक्यूम दबावः 1.0×10^-4टोर।

3पंपडाउन समयः 1 एटीएम से 1.0×10 तक^-4Torr≤ 3 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)

4धातुकरण सामग्री (स्पटरिंग + आर्क वाष्पीकरण): Ni, Cu, Ag, Au, Ti, Zr, Cr आदि

5ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-स्वचालित / मैनुअल

संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली होती है:

1वैक्यूम कक्ष

2. खड़ी वैक्यूम पम्पिंग प्रणाली (बैकपम्प पैकेज)

3उच्च वैक्यूम पम्पिंग प्रणाली (चुंबकीय रूप से निलंबन आणविक पंप)

4विद्युत नियंत्रण और संचालन प्रणाली

5सहायक सुविधा प्रणाली (उप-प्रणाली)

6अवशेष जमा करने की प्रणाली

नमूने

कृपया अधिक विवरण के लिए हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको पूर्ण कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
