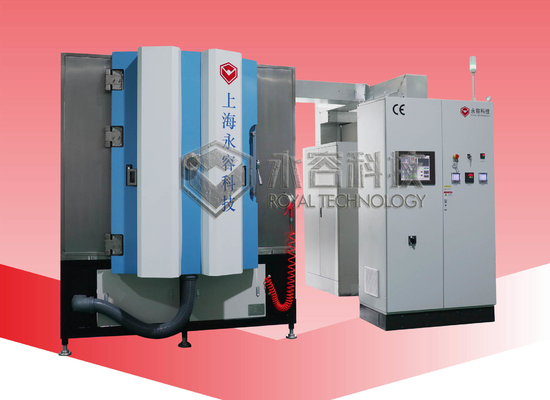

RTSP1215 प्रिंटेड सर्किट बोर्ड पीसीबी गोल्ड प्लेटिंग उपकरण टीआईएन गोल्ड स्पटरिंग मशीन

आवेदन

आरटीएसपी1215 मशीन कूपर पीसीबी के लिए स्पुटरिंग जमाव प्रौद्योगिकी द्वारा सोने की चढ़ाई के लिए डिज़ाइन और निर्मित है।

पीसीबी उद्योग से जुड़े हर व्यक्ति को पता है कि पीसीबी के लिए एक सुरक्षात्मक परत की आवश्यकता होती है, जो ऑक्सीकरण और खराब होने से बचाती है।

2 साल पहले, हमें हमारे ग्राहक से एक अनुरोध प्राप्त हुआ, वे एक कोटिंग समाधान की तलाश में थे जो 5 जी सिम कार्ड के लिए उपयोग किए जाने वाले तांबे के पीसीबी पर ठीक सोने और कांस्य रंग उत्पन्न करता है,सामाजिक सुरक्षा कार्ड और स्मार्ट कार्ड मॉड्यूलहमने आर एंड डी में 6 महीने बिताए, उचित कोटिंग प्रक्रियाओं को अंतिम रूप देने के लिए 20 से अधिक बार प्रयोग किया। मार्च 2020 में, हमने मशीन को उच्च उपलब्धि के साथ ग्राहक की साइट पर पहुंचाया।

आरटीएसपी 1215 प्लेटिंग प्रणाली धातुओं को जमा कर सकती हैः ऑय गोल्ड, एजी सिल्वर, क्यू कॉपर कंडक्टिव परिवार की फिल्में; संक्षारण प्रतिरोधी धातु परिवारः टैंटलम (Ta), निकेल (Ni), क्रोम (Cr) आदि।
मिश्रित फिल्में: कार्बन आधारित धातु फिल्में, नाइट्राइड धातु फिल्में।

पीवीडी गोल्ड प्लेटिंग के फायदे

पर्यावरण के अनुकूल प्रक्रिया

पारंपरिक स्वर्ण इलेक्ट्रोप्लेटिंग की तुलना में बहुत कम उत्पादन लागत

उत्कृष्ट जीवन

फिल्म मोटाई और एकरूपता अच्छी तरह से नियंत्रित कर रहे हैं

व्यापक रूप से उपलब्ध, अंतिम उपयोगकर्ता के लिए अधिक विकल्प

प्रमुख विशेषताएं

तेजी से जमा दर के लिए कई जमा स्रोत

कम चक्र के लिए मजबूत वैक्यूम पंपिंग प्रणाली

जमा फिल्मों के आसंजन और उच्च घनत्व में सुधार के लिए एनोड रैखिक आयन स्रोत

6 इकाइयां मानक समतल कैथोड माउंटिंग फ्लैंग्स

लागू लचीली कोटिंग प्रक्रियाएं

कैथोड और लक्ष्यों के तेजी से आदान-प्रदान के लिए मॉड्यूलर संरचना डिजाइन

सफेद पृष्ठभूमि पर अलग-थलग 5जी सर्किट माइक्रोचिप सिम कार्ड प्रतीक


तकनीकी विनिर्देश



मॉडल: RTSP1215

कक्ष सामग्रीः SUS304

कक्ष का आकारः Φ1200*1500 मिमी (एच)

अवशोषण प्रौद्योगिकीः मैग्नेट्रॉन स्पटरिंग

लक्ष्य: ता, औ, एजी, टीआई, सीआर, जेआर, नी, क्यू, ग्राफाइट (सी) आदि

वैक्यूम पंप: मैकेनिकल पंपः 1x300m3/hr

रखरखाव पंप:1x60m3/hr

जड़ पंपः 1x300L/S

टर्बो आणविक पंपः 2x3500L/S

गैस प्रणालीः प्रतिक्रियाशील गैस और निष्क्रिय कार्य गैस के लिए एमएफसी

सुरक्षात्मक प्रणालीः बहु स्व-लॉकिंग डिजाइन के साथ एचएमआई कार्यक्रम

संचालन और नियंत्रण प्रणालीः पीएलसी + टच स्क्रीन

शीतलन प्रणालीः पुनर्नवीनीकरण शीतलन जल

हीटिंग सिस्टम: पीडीआई थर्मल कपल वाले हीटर

अधिकतम बिजली की खपत 130 किलोवाट

औसत बिजली की खपत 70 किलोवाट लगभग।

स्वरूप


इंसाइट


निर्माण का समयः 2020

स्थानः शंघाई, चीन




कृपया अधिक विवरण के लिए हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको पूर्ण कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
