एक्रिलिक पीवीडी क्रोम वैक्यूम धातु मशीन, एल्यूमिनियम वैक्यूम मेटालाइज़र पोर्टेबल फ्रंटलिट ऐक्रेलिक एलईडी लाइट कार लोगो

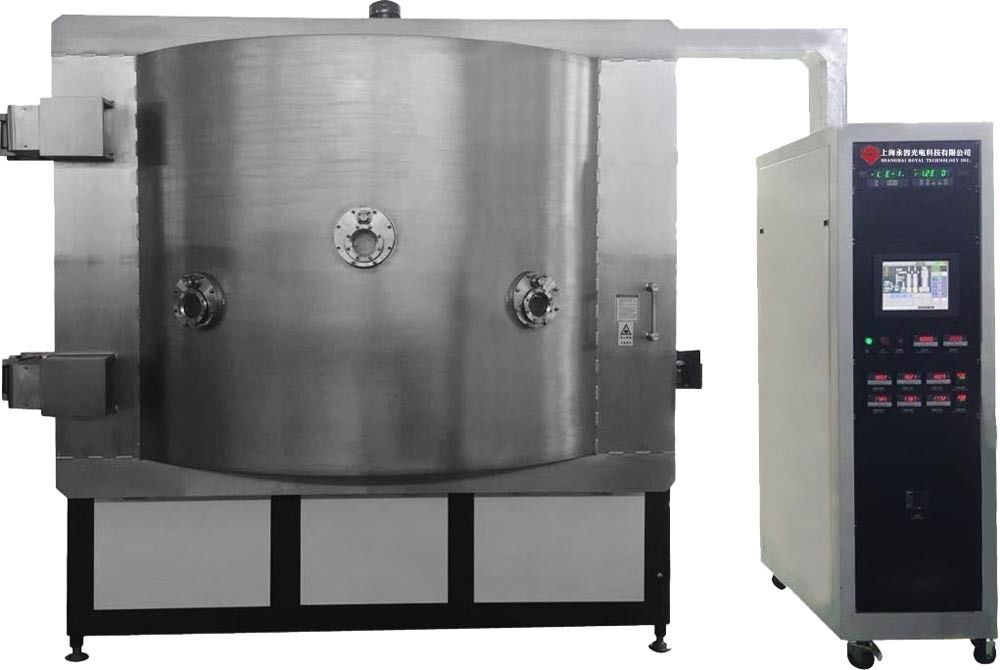

सारांश: आरटीईपी 2525 पीवीडी क्रोम धातुकरण प्रणाली को कार लोगो बोर्ड प्रतिबिंब फिल्म जमा करने के लिए डिज़ाइन और निर्मित किया गया था।

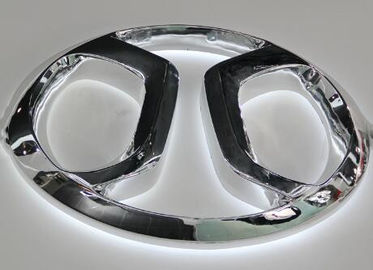

पीवीडी थर्मल वाष्पीकरण तकनीक के साथ, जो पीएमएमए (एक्रिलिक) सतह पर पतली उच्च प्रतिबिंब फिल्म जमा करता है, नीचे एक उत्कृष्ट कोटिंग परत देता है: दिन के दौरान, संकेत प्रतीक ठोस धातु (स्टेनलेस स्टील प्रभाव) की तरह दिखते हैं; जबकि रात में, वे सामने, पीछे और किनारे के दृश्यों से रोशनी (एलईडी लाइट अंदर स्थापित है) हैं।
प्रकार:
डिजाइन विशेषताएं:
तकनीकी निर्देश:
1. परम वैक्यूम दबाव: 5.0 × 10 - 6 Torr से बेहतर।
2. ऑपरेटिंग वैक्यूम दबाव: 1.0 × 10 - 4 Torr।
3. समय पंपिंग: 1 एटीएम से 1.0 × 10 - 4 Torr≤3 मिनट (कमरे का तापमान, शुष्क, साफ और खाली कक्ष)
4. धातुकरण सामग्री (वाष्पीकरण): अल, सीआर, एसएन, टीआई, एसएस, सीयू ... आदि
5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्द्ध-ऑटो / मैन्युअल रूप से
वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:
1. वैक्यूम चैम्बर
1.1 आकार: आंतरिक व्यास: 2500 मिमी
आंतरिक ऊंचाई: 2500 मिमी
1.2 सामग्री: वैक्यूम चेम्बर: एसएस 41 हल्का स्टील
दरवाजा और flanges: एसएस 41 हल्के स्टील
चैम्बर मजबूत संरचना: एसएस 41 हल्के स्टील, चित्रित परिष्करण सतह उपचार के साथ।
चित्रित परिष्करण सतह उपचार के साथ चैम्बर चेसिस एसएस 41 हल्के स्टील।
1.3 वाष्पीकरण शील्ड: एसयूएस 304
1.4 विंडो देखें: कक्ष के दरवाजे पर
1.5 वैक्यूम चेम्बर वेंटिंग वाल्व (सिलेंसर सहित)
1.6 दरवाजा: एसएस 41 हल्का स्टील
2. रफिंग वैक्यूम पंपिंग सिस्टम (बैकिंग पंप पैकेज)
3. उच्च वैक्यूम पंपिंग सिस्टम (डिफ्यूजन पंप + शीत जाल डिवाइस)
4. विद्युत नियंत्रण और संचालन प्रणाली - पीएलसी + टच स्क्रीन
4.1 मुख्य सर्किट: श्रृंखला प्रकार में कोई भी-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, सी / टी
4.2 वाष्पीकरण शक्ति
4.3 वाष्पीकरण नियंत्रण प्रणाली
4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शट डाउन, ऑटो निकासी, ऑटो कोटिंग
4.5 वैक्यूम दबाव मापने प्रणाली
वैक्यूम गेज: पिरानी + पेनिंग गेज
थर्माकोउपल गेज: 760 Torr ~ 5 * 10 - 4 Torr
4.6 अलार्म सिस्टम: संपीड़ित वायु दाब, शीतलन जल प्रवाह, गलत ऑपरेशन
4.7 पावर लोड इंडिकेटर: वोल्टेज सूचक और लोड वर्तमान सूचक
5 । जमा प्रणाली
5.1 टंगस्टन फिलामेंट वाष्पीकरण स्रोत
5.2 सीआर / अल तार
6. उप-प्रणाली
6.1 एयर संपीड़ित वाल्व नियंत्रण प्रणाली
6.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली
6.3 पॉलीकॉल्ड (-120 ~ -145 ℃) विकल्प के लिए ब्रूक्स क्रायोपम्प।
7. कार्य पर्यावरण
संपीड़ित वायु: 5 ~ 8 किलो / सेमी 2
ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 किलो / सेमी 2,
पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 150 केवीए
स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 6300 * 5600 * 3500 मिमी
निकास: यांत्रिक पंप के लिए वेंट
सफाई कक्ष की अत्यधिक अनुशंसा की जाती है
रॉयल टेक्नोलॉजी ने कार लोगो बोर्ड पीवीडी धातुकरण सेवा के लिए पूरी आपूर्ति श्रृंखला विकसित की है और बनाया है। मोल्ड डिजाइन और विनिर्माण से, थर्मल वैक्यूम बनाने की प्रक्रिया, यूवी इलाज आधार / शीर्ष कोटिंग्स; एलईडी प्रकाश व्यवस्था तक पीवीडी क्रोमिंग मेटाइजिंग, हम टर्नकी कोटिंग समाधान प्रदान करने में सक्षम हैं।
इसी तरह के अनुप्रयोग कोटिंग सिस्टम: नीचे क्लिक करें
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी को आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित किया जाता है।
