ईएमआई परिरक्षण फिल्म डिपोजिशन मशीन, बहु-कार्यात्मक थर्मल वाष्पीकरण और डीसी स्पटरिंग कोटिंग सिस्टम

                ईएमआई शील्डिंग फिल्म जमा करने की मशीन, बहुक्रियाशील थर्मल वाष्पीकरण और डीसी स्पटरिंग कोटिंग सिस्टम

सारांश:

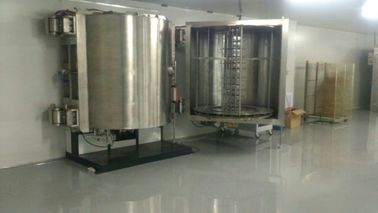

RTEP1616-SPDC वैक्यूम मेटालाइजिंग मशीन विशेष रूप से ईएमआई परिरक्षण पतली फिल्म जमाव के लिए बनाया गया है, जो व्यापक रूप से दूरसंचार उपकरणों, कंप्यूटर, नोटबुक, उपभोक्ता इलेक्ट्रॉनिक्स,घरेलू उपकरण, एयरोस्पेस और सैन्य वस्तुएं।

हमारे ग्राहक हैं: सुमग्संग, एप्पल, लेनोवो, हुआवेई इलेक्ट्रॉनिक्स निर्माता।

चैंबर आकार व्यास 1600 मिमी और ऊंचाई 1600 मिमी विभिन्न प्रकार के उत्पादों को समायोजित कर सकता है।

ईएमआई शील्डिंग फिल्म गुण

1) फिल्म की मोटाईः 1.5 ~ 3 माइक्रोन आवश्यकता पर निर्भर करता है।

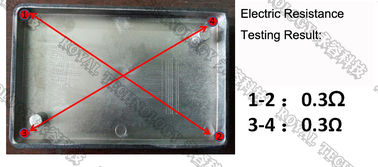

2) फिल्म प्रतिरोधः (ओहम्म) 0.5Ω से बेहतर

3) आसंजनः 3M810 टेप > 5B

ईएमआई परिरक्षण फिल्म कोटिंग प्रक्रिया

4) स्टेनलेस स्टील में डीसी स्पटरिंग

5) तापीय वाष्पीकरण द्वारा तांबे की जमाव

6) डीसी स्पटरिंग स्टेनलेस स्टील, Cu फिल्म परत पर पूर्ण कवर।

विद्युत चुम्बकीय हस्तक्षेप परिरक्षण मेटालाइज़र विशेषताएं

1) उच्च उत्पादकता के लिए दो दरवाजे की संरचना और तेज पंपिंग गति
2) पीएलसी नियंत्रण के साथ ऑपरेटिंग अनुकूल टच स्क्रीन पैनल

3) स्थिर उत्पादन और उच्च गुणवत्ता के लिए मानवता के अनुकूल सॉफ्टवेयर प्रोग्राम डिजाइन।

4) उच्च स्पटरिंग लक्ष्य उपयोग दर कम उत्पादन लागत सुनिश्चित करती है।

5) अच्छी एकरूपता और उत्कृष्ट आसंजन

6) उत्पादन दक्षता और योग्य दर को बढ़ाने के लिए बेहतर प्रदर्शन के लिए उन्नत डिजाइन अवधारणा।

7) आयन स्रोत उपकरण प्लाज्मा सफाई और सतह गतिविधि उपचार के लिए आसंजन में सुधार करने के लिए।

पीवीडी वैक्यूम धातुकरण के फायदे:

परिष्करण पर्यावरण के अनुकूल, प्रदूषण मुक्त, हरित प्रक्रिया का उपयोग करके जमा किया जाता है।
उच्च दक्षता और उत्कृष्ट एकरूपता।
उच्च मात्रा में उत्पादन, कम लागत, बड़े पैमाने पर उत्पादन की मांग के लिए आदर्श समाधान।

ईएमआई कोटिंग प्रदर्शन

कोटिंग सामग्रीःNi, Cr, Cu, स्टेनलेस स्टील सामग्री।

फिल्म की मोटाईः 1.5 ~ 3 माइक्रोन आवश्यकता पर निर्भर करता है।

फिल्म प्रतिरोधः 0.5Ω से बेहतर (ओएम)

आसंजनः 3M810 टेप > 5B

प्रकारः

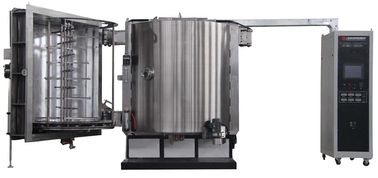

• ऊर्ध्वाधर अभिविन्यास, सिलेंडर, 2-दरवाजा संरचना, सामने का उद्घाटन।

तकनीकी विनिर्देश:

• प्रदर्शन

1अंतिम वैक्यूम दबावः 5.0×10 से बेहतर^-6टोर।

2कार्यरत वैक्यूम दबावः 1.0×10^-4टोर

3. पंप डाउन समयः 1 एटीएम से 1.0×10 तक^-4Torr≤5 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)

4धातुकरण सामग्री (वाष्पीकरण): स्टेनलेस स्टील, तांबा

5ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-स्वचालित / मैनुअल

• संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली होती है:

1वैक्यूम कक्ष
1.1 आकारः आंतरिक व्यास 1600 मिमी

आंतरिक ऊंचाईः 1600 मिमी

उपयोगी ऊंचाईः 1265 मिमी

कुल ऊंचाईः 1420 मिमी

1.2 सामग्रीः वैक्यूम कक्ष SUS304

दरवाजे और फ्लैंग्स SUS304

कक्ष को मजबूत करने की संरचनाः SS41 कोमल स्टील, चित्रित परिष्करण सतह उपचार के साथ।

कैमरा चेसिस एसएस 41 हल्के स्टील के साथ चित्रित परिष्करण सतह उपचार।

1.3 स्पटरिंग और वाष्पीकरण ढालः SUS304

1.4 दृश्य खिड़की: कक्ष के दरवाजों पर

1.5 वैक्यूम कक्ष वेंटिलेशन वाल्व (साइलेंसर सहित)

1.6 दरवाजाः SUS304 सामग्री व्यास 1600 मिमी आंतरिक ऊंचाईः 1600 मिमी

1.7 डिपोजिशन ड्राइविंग सिस्टम: केंद्रीय ड्राइविंग अधिकतम 1400mm*1265mm

1.8 ड्राइविंग मोटर: 1/2 एचपी

1.9 वाष्पीकरण शक्तिः 1 सेट/दरवाजा

डीसी स्पटरिंग पावरः 1 सेट

स्पटरिंग कैथोड आकारः 125*1400 मिमी

2. रफिंग वैक्यूम पम्पिंग सिस्टम

2.1 तेल सील रोटरी वैन वैक्यूम पंप - Leybold

a: पंपिंग गतिः 640 m3/hr

2.2 जड़ पंप - लेयबोल्ड

a: पंपिंग गति:4400 m3/hr

2.3 रफिंग वैक्यूम वाल्वः वायवीय मॉडल

2.4 वैक्यूम पाइप लाइनः 6 ′′ और 8 ′′ SUS304 सामग्री

2.5 वैक्यूम वेंटिलेशन वाल्वः 3/8 ′′ इलेक्ट्रोमैग्नेटिक मॉडल

3. उच्च वैक्यूम पम्पिंग प्रणाली

3.1 तेल फैलाने वाला पंप: RTDP-36

पंपिंग गतिः 40000L/S

b. अंतिम वैक्यूम दबावः 10 से बेहतर^-7टोर।

c. हीटिंग पावरः 3 चरण, 21 किलोवाट.

तेल की खपतः 9 लीटर

3.2 शीत जालः 36 ̊, तेल वापस प्रवाह के खिलाफ पानी ठंडा

3.3 उच्च वैक्यूम वाल्वः वायवीय

3.4 फ्रंट-लाइन वाल्वः वायवीय

4विद्युत नियंत्रण और संचालन प्रणाली

4.1 मुख्य सर्किट: गैर-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच,
सीरीज प्रकार में सी/टी

4.2 वाष्पीकरण शक्ति

4.3 वाष्पीकरण नियंत्रण प्रणाली

4.4 स्पटरिंग पावर, डीसी मॉडल

4.5 नियंत्रण प्रणालीः पीएलसी + टच स्क्रीन ऑटो/मैनुअल

4.6 संचालन प्रणालीः टच स्क्रीन + डिस्प्ले

4.7 वैक्यूम दबाव माप प्रणाली

वैक्यूम गेज: लेयबोल्ड सेंटर दो ¢ 1 सेट

पूर्ण रेंज गेजः 760 टॉर ~ 10^-7टोर ️ 1 सेट

4.8 अलार्म प्रणाली:

संपीड़ित वायु का दबाव कम हैः अलार्म ध्वनि

शीतलन जल प्रवाह कम हैः अलार्म ध्वनि

गलत संचालनः अलार्म ध्वनि

4.9 पावर लोड इंडिकेटर: वोल्टेज इंडिकेटर और लोड करंट इंडिकेटर

5उपप्रणाली

5.1 संपीड़ित वायु वाल्व नियंत्रण प्रणाली

5.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली

5.3 पॉलीकोल्ड (-120~-145°C) क्रायोपंप ₹ 1 सेट

मॉडल: मैक्सकूल- 2500L

अधिकतम भार:: 2500W

पंप की गतिः 14000L/S.

6अवशेष जमा करने की प्रणाली

6.1 स्पटरिंग स्रोत

a. स्पटरिंग टारगेट ₹ 125mm*1400mm* 12~14mm - 1 सेट

शटर ₹ 1 सेट

c. द्रव्यमान प्रवाह नियंत्रक: Ar गैस ₹ 1 सेट

d. स्पटरिंग पावर सप्लाईः DC 60KW 1 सेट

6.2 वाष्पीकरण के स्रोत

वॉलफ्रेम वाष्पीकरण स्रोत

वाष्पीकरण बिजली की आपूर्तिः 20kVA

आयन स्रोत उपकरण और बिजली की आपूर्ति

• कार्य वातावरण

संपीड़ित वायुः 5~8 किलोग्राम/सेमी²

शीतलन जलः जल-इन तापमानः 20 ~ 25°C, 200 लीटर/मिनट,
पानी में दबावः 2~3 किलोग्राम/सेमी²

शक्तिः 3 चरण 380V 50Hz ((60Hz), 160kVA

स्थापना क्षेत्रः (L*W*H) 6500*5500*2700 मिमी

निकासः यांत्रिक पंपों के लिए वेंटिलेशन

हमने विभिन्न 3 डी भागों के लिए सबसे उपयुक्त कोटिंग प्रक्रियाओं को डिजाइन और विकसित करने का प्रयास किया है, जो हमारे ग्राहकों की उत्पादन आवश्यकताओं को पूरा करते हैं।तो हम ईएमआई कोटिंग के लिए कुल कोटिंग समाधान प्रदान करते हैं.

यदि अनुकूलित कोटिंग सिस्टम की आवश्यकता है, तो कृपया अपने विचारों और विचारों को हमारी टीम के साथ साझा करें और अपने उत्पादों के विनिर्देशों को सबमिट करें, हम सर्वोत्तम समाधानों को क्रमबद्ध करने के लिए एक साथ काम करेंगे।

ईएमआई कोटिंग सेवा उपलब्ध है, ईएमआई कोटिंग मशीन

कृपया अधिक विवरण के लिए हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको पूर्ण कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
