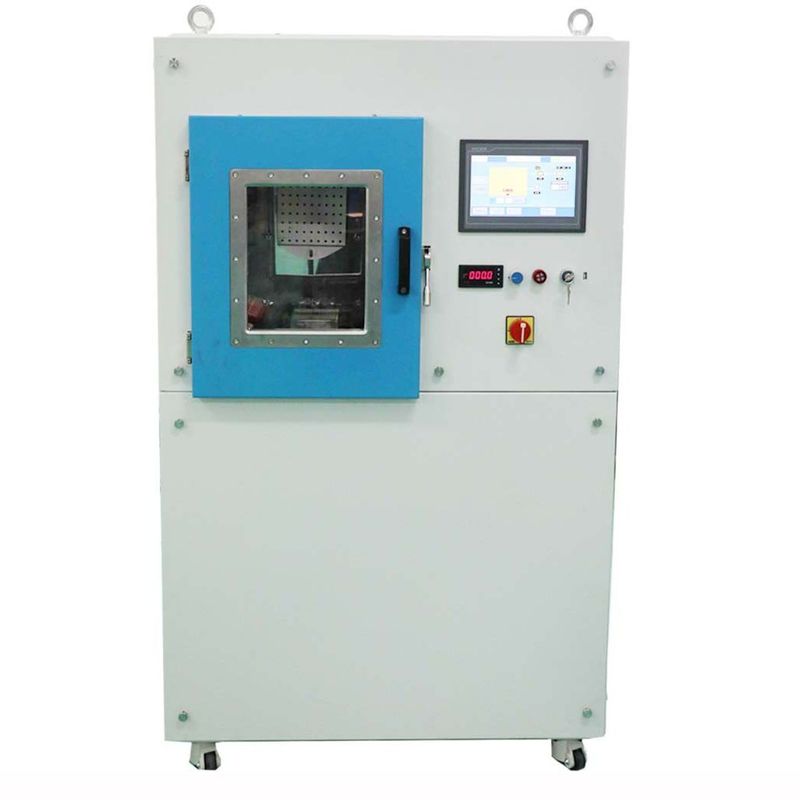

उच्च वैक्यूम धातु जमाव मशीन, फोरेंसिक फिंगरप्रिंट डिस्प्ले उपकरण

डिजाइन के फायदे

1. कॉम्पैक्ट फुटप्रिंट के साथ पोर्टेबल डिजाइन
2. पानी-ठंडा मुक्त प्रणाली, आवश्यक कार्य वातावरण केवल विद्युत शक्ति हैः 1Ph, 220V 50Hz, 60A;
3. वाष्पीकरण प्रक्रिया का निरीक्षण करने के लिए बड़ा दृश्य पोर्ट, क्वार्ट्ज खिड़की के साथ 400 मिमी तक;
4. तेजी से चक्र कोटिंग प्रक्रिया के लिए शक्तिशाली वैक्यूम पंपिंग प्रणालीः उच्च टर्बो आणविक पंप, किसी भी दिशा में इकट्ठा करने के लिए उपलब्ध है; एक बड़ी मात्रा के दो चरण के घूर्णी पाली पंप से लैस है।
   5कम संचालन लागत और कम रखरखाव लागत।
   6एचएमआई डिवाइस के आधार पर लचीला संचालनः प्रसंस्करण पृष्ठ, वक्र रिकॉर्ड पृष्ठ, अलार्म पृष्ठ, रखरखाव पृष्ठ आदि। प्रसंस्करण डेटा डाउनलोड करने के लिए डेटा लॉग इन और यूएसबी कनेक्शन पोर्ट।




   तकनीकी विनिर्देश

   प्रदर्शन

   1अंतिम वैक्यूम दबावः 9.0*10-5 Pa से बेहतर;
   2. कामकाजी वैक्यूम दबाव: 6.0*10-3 Pa ~ 9.0*10-3 Pa;

   3आधार वैक्यूम दबावः 3.0*10-4 Pa

5. पंप डाउन समयः 1 एटीएम से 9.0×10-3 Pa≤15 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)
6. जमाव का स्रोत: वोल्फ़्रेम बोर्ड फिलामेंट वाष्पीकरण
7. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-स्वचालित / मैन्युअल
8. जमाव सामग्रीः जस्ता, चांदी, सोना, एल्यूमीनियम आदि।

9. संरचना

   वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली होती है:

10. वैक्यूम कक्ष
    1.1 आकारः आंतरिक चौड़ाईः 450 मिमी, गहराईः 450 मिमी

11. आंतरिक ऊंचाईः 500 मिमी

    1.2 सामग्रीः वैक्यूम कक्ष SUS304

    दरवाजे और फ्लैंग्स SUS304

    कक्ष मजबूत संरचनाः SUS304

    कैमरा चेसिस एसएस 41 हल्के स्टील के साथ चित्रित परिष्करण सतह उपचार।

    1.3 वाष्पीकरण ढाल: SUS304

    1.4 दृश्य खिड़की: कक्ष के दरवाजे पर, क्वार्ट्ज सामग्री।

    1.5 वैक्यूम कक्ष वेंटिलेशन वाल्व (साइलेंसर सहित)

12. वैक्यूम पम्पिंग प्रणाली

13. कच्चे वैक्यूम पम्पिंग प्रणालीः 2-चरण घुमावदार पाली पंप-1 सेट

    उच्च वैक्यूम पम्पिंग प्रणालीः टर्बो आणविक पंप-1 सेट

    3विद्युत नियंत्रण और संचालन प्रणाली- पीएलसी+ टच स्क्रीन

    मुख्य सर्किटः गैर-फ्यूज ब्रेक स्विच, विद्युत चुम्बकीय स्विच, सीरीज प्रकार में सी/टी

14. वाष्पीकरण शक्ति 1 सेट
15. वाष्पीकरण नियंत्रण प्रणाली

16. 5.1 संचालन प्रणालीः टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो बंद, ऑटो निकासी, ऑटो कोटिंग

17. माप प्रणाली

18. 6.1 वैक्यूम दबावः वैक्यूम गेजः पिरानी + पेनिंग गेज + फुल रेंज वैक्यूम गेज

    7. अलार्म प्रणाली: संपीड़ित हवा का दबाव, शीतलन जल प्रवाह, गलत संचालन;

    पावर लोड सूचक: वोल्टेज सूचक और लोड करंट सूचक

19. जमा प्रणाली

20. 8.1 जमाव का स्रोत: वोल्फ़्रेम बोर्ड

    8.2 जमाव सामग्रीः जिंक, एल्यूमीनियम, चांदी, सोना

21. कार्य वातावरण

22. 9.1 एकल चरण, 220V 50Hz ((60Hz), 5KW

    9.2 स्थापना क्षेत्रः (L*W*H) 2000*1000*2300 मिमी

    9.3 निकासः यांत्रिक पंपों के लिए वेंटिलेशन

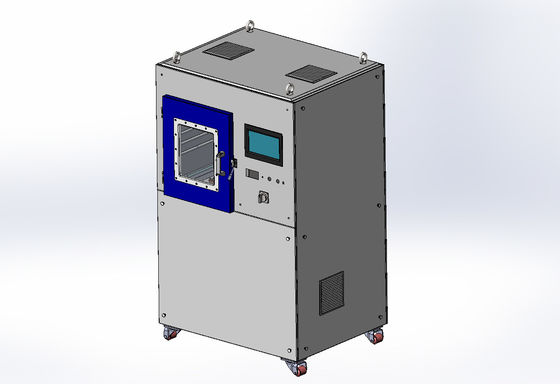

    लेआउट -पोर्टेबल थर्मल वाष्पीकरण मशीन



यदि आप इस विषय में रुचि रखते हैं तो कृपया अधिक विवरण के लिए हमसे संपर्क करें।
