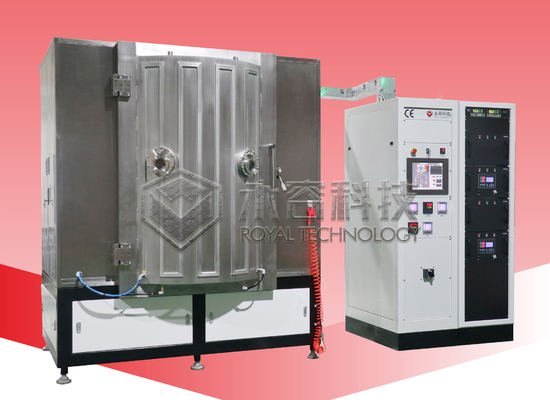

कार मिरर वैक्यूम मेटलाइजिंग मशीन / एल्युमिनियम, क्रोम ऑटोमोटिव मिरर्स वैक्यूम मेटलाइजिंग सिस्टम
कार मिरर वैक्यूम मेटलाइजिंग मशीन परिचय
मशीन में 2 तकनीकें हैं: थर्मल वाष्पीकरण स्रोत और मैग्नेट्रोन स्पटरिंग कैथोड स्रोत।जो विभिन्न दर्पणों के अनुप्रयोग के लिए लचीला है।
मैग्नेट्रोन स्पटरिंग एक प्लाज्मा कोटिंग प्रक्रिया है जिससे लक्ष्य सतह पर आयनों की बमबारी के कारण स्पटरिंग सामग्री बाहर निकल जाती है।पीवीडी कोटिंग मशीन का निर्वात कक्ष एक अक्रिय गैस से भरा होता है, जैसे आर्गन।एक उच्च वोल्टेज लगाने से, एक चमक निर्वहन बनाया जाता है, जिसके परिणामस्वरूप लक्ष्य सतह पर आयनों का त्वरण और एक प्लाज्मा कोटिंग होता है।आर्गन-आयन लक्ष्य सतह (स्पटरिंग) से स्पटरिंग सामग्री को बाहर निकाल देगा, जिसके परिणामस्वरूप लक्ष्य के सामने उत्पादों पर एक स्पटर कोटिंग परत हो जाएगी।
थर्मल वाष्पीकरण स्रोत वाष्पीकरण सीआर या अल के लिए टंगस्टन फिलामेंट है और उच्च प्रतिबिंब दर्पण बनाने के लिए ग्लास पर क्रोम/एल्यूमीनियम परत प्राप्त करें।
आम तौर पर, क्रोम, स्टेनलेस स्टील सामग्री को स्पटर करने के लिए मैग्नेट्रॉन स्पटरिंग;अल और सीयू थर्मल वाष्पीकरण स्रोतों के साथ जमा किए जाते हैं।
कार मिरर वैक्यूम मेटलाइजिंग मशीन विशेषताएं:
1. वैक्यूम चैंबर स्टेनलेस स्टील से बना एक ऊर्ध्वाधर प्रकार का सिंगल डोर स्ट्रक्चर है।चैंबर का आकारΦ1400~2500mm
2. वैक्यूम सिस्टम मैकेनिकल पंप, रूट पंप और डिफ्यूजन पंप से बना है।
3. 10 ~ 28 चाप या 1 ~ 4 चाप स्तंभ या समतल चाप के लिए कोटिंग प्रणाली।
4. उच्च शक्ति पल्स पूर्वाग्रह शक्ति स्रोत।
5. इन्फ्लेटिंग सिस्टम में 1 ~ 4 सेट मास फ्लो कंट्रोल इंस्ट्रूमेंट और एक गैस फ्लो डिस्प्ले है।
6. विद्युत नियंत्रण प्रणाली सर्किट अधिभार, जल कटऑफ और वायु कटऑफ के लिए ध्वनि और प्रकाश अलार्म उपकरणों से लैस है।
7. नियंत्रण प्रणाली (टच स्क्रीन + पीएलसी) वास्तविक समय पर विस्तृत पैरामीटर प्रदर्शित करती है और पूरी उत्पादन प्रक्रिया को स्वचालित रूप से स्वचालित रूप से स्वचालित रूप से स्वचालित रूप से नियंत्रित करती है।

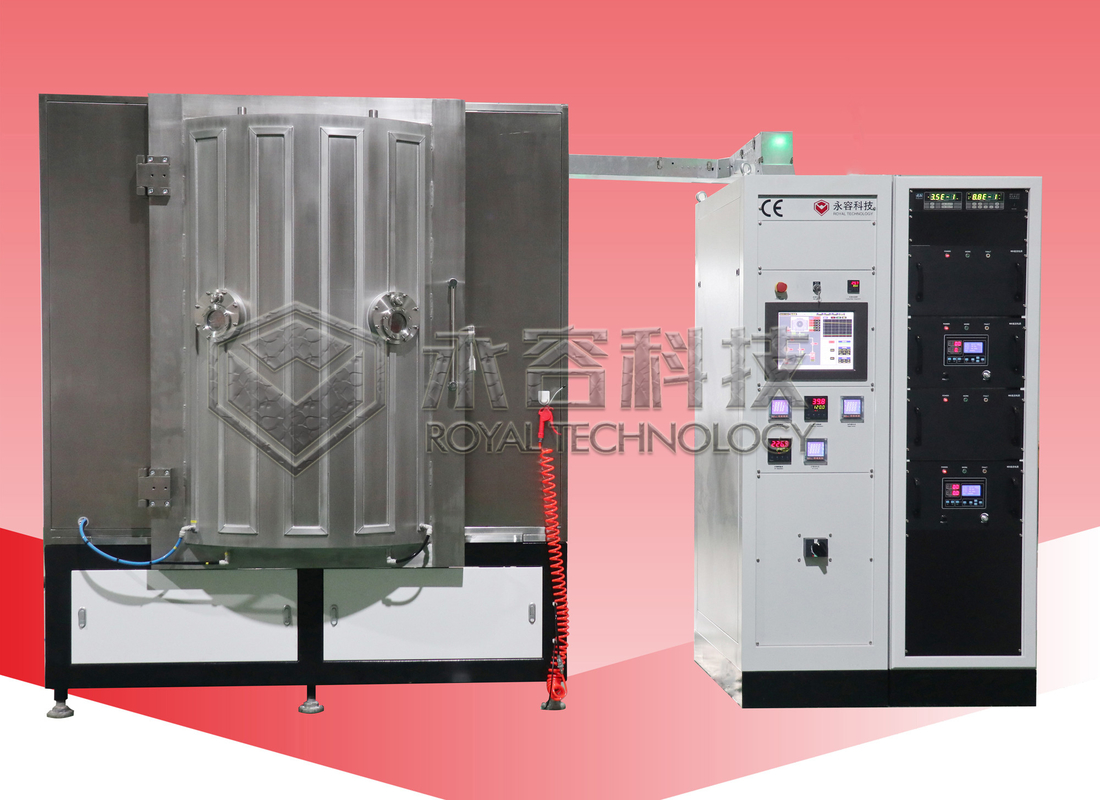

कार मिरर वैक्यूम मेटलाइजिंग मशीन मॉडल
| सिस्टम मॉडल | RTEP1200-एसपीडीसी | RTEP1400-एसपीडीसी | RTEP1600-एसपीडीसी | |
| चैंबर का आकार | व्यास | 1200 मिमी | 1400 मिमी | 1600 मिमी |
| कद | 1400 मिमी | 1600 मिमी | 1800 मिमी | |
| मुख्य प्रदर्शन |
अंतिम दबाव | 10-4 पा | ||
| ऑपरेशन दबाव | 1 एटीएम से 15 मिनट के भीतर 5x10-5 पा (कोई लोड नहीं) | |||
| विंडोज़ देखें | समूह | 1 | ||
| की संख्या तंतु |
पीसी | 18~22 | 20~24 | 20~26 |
| पम्पिंग व्यवस्था |
पूर्ववर्ती ग्रेड पंप |
70 एल / एस | 150 एल/एस | 150 एल/एस |
| जड़ें पंप | 600 एल / एस | 1200एल/एस | 1200एल/एस | |
| प्रसार पंप | 17500ली/से | 30000 एल / एस | 60000 एल / एस | |
| होल्डिंग पंप | 30 एल/एस | |||
| परत निगरानी प्रणाली | क्रिस्टल मॉनिटर | सिंगल सेंसर / सिक्स-पीसी सेंसर हेड | ||
| वैक्यूम गेज | 1 एटीएम ~ 10-4 पैसे | |||
| कंट्रोल बॉक्स | समूह | 1 | ||
| वाष्पीकरण बिजली की आपूर्ति |
30 किलोवाट | 35 किलोवाट | 50 किलोवाट | |
| स्पटरिंग लक्ष्य | पीसी | 2~4 | ||
| वाष्पीकरण बिजली की आपूर्ति |
आरएफ या डीसी | |||
| सिस्टम की कार्य - प्रणाली | स्वचालित / मैनुअल | |||
| ठंडा पानी प्रवाह दर |
100 लीटर/मिनट | 120 एल/मिनट | 150 लीटर/मिनट | |
| उच्च वैक्यूम वाल्व |
24 इंच | 36 इंच | 36 इंच | |
| रफिंग वाल्व | 6 इंच | 6 इंच | 8 इंच | |
| फोरलाइन वाल्व | 6 इंच | |||
| रिसाव वाल्व | 2 इंच | |||
| होल्डिंग वाल्व (विकल्प) |
1 इन्च | |||
| कूलिंग टॉवर | 15 RT (पानी का दबाव: 4kg/cm2; दबाव ड्रॉप: 2kg/cm2) | |||
| ठंडा पानी | इनलेट: 18 ℃;आउटलेट: 25 ℃;मानक: 20 ± 1 ℃ | |||
| विद्युत नियंत्रण प्रणाली | पीएलसी | |||
| कुल शक्ति मांग |
75 किवॉ | 85KW | 95 किलोवाट | |
| पर्यावरण मांग |
कक्षा 100,000 स्वच्छ कक्ष;एपॉक्सी फर्श;वातानुकूलन;Temp.25 ± 3 ℃;एचयूएम 50 ± 10 | |||
रॉयल टेक्नोलॉजी कार मिरर निर्माण की पूरी योजना प्रदान करती है, कांच काटने, सफाई, झुकने, कोटिंग से लेकर अंतिम प्रक्रिया को इकट्ठा करने तक।पूरे कारखाने का डिजाइन और योजना।
अधिक विशिष्टताओं के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
