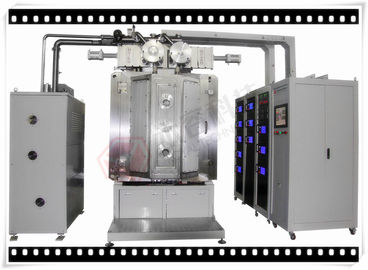

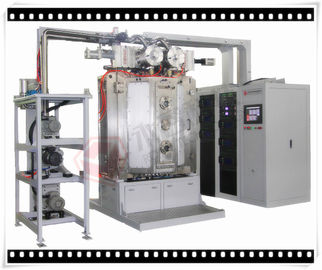

आर एंड डी मल्टीपल - कार्यात्मक वैक्यूम कोटिंग उपकरण एमएफ / डीसी स्पटरिंग कैथोड, रैखिक आयन स्रोत डिवाइस के साथ
1 सेट
MOQ
negotiable
कीमत
R & D Multiple - Functions Vacuum Coating Equipment MF / DC Sputtering Cathodes, with Linear Ion source device
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
मूलभूत जानकारी
उत्पत्ति के प्लेस: चीन में बना
ब्रांड नाम: ROYAL
प्रमाणन: ISO, CE, UL standard
मॉडल संख्या: RTAC950-एसपी
हाई लाइट:

magnetron sputtering machine

,

vacuum deposition equipment

भुगतान & नौवहन नियमों
पैकेजिंग विवरण: लंबे समय से महासागर / वायु और अंतर्देशीय परिवहन के लिए उपयुक्त नए मामलों / डिब्बे में पैक करने के लि
प्रसव के समय: 8 से 12 सप्ताह
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी
आपूर्ति की क्षमता: प्रति माह 10 समूह
निर्दिष्टीकरण
डिपोजिट सोर्सेज: एमएफ / डीसी स्पटरिंग + आर्क कैथोड्स
डिपोजिशन फिल्म्स: हार्ड कोटिंग्स, डीएलसी, ऑप्टिकल फिल्म कोटिंग, सजावटी कोटिंग्स
आवेदन: PECVD प्रक्रिया, डीएलसी फिल्म, डायमंड लाइक कार्बन फिल्म, स्पैटरिंग ऑप्टिकल फिल्म,
फिल्म की विशेषताएं: उच्च चिंतनशील, उत्कृष्ट संक्षारण और पहनने के प्रतिरोध
कोटिंग रंग: ब्लैक कलर और रोज गोल्ड, ब्लू कलर्स कोटिंग
उपकरण संरचना: आगे और पीछे 2-दरवाजा संरचना
कारखाने की स्थिति: शंघाई शहर, चीन
कारखाने की स्थिति: शंघाई शहर, चीन
कारखाने की स्थिति: शंघाई शहर, चीन
दुनिया भर में सेवा: Poland - Europe; पोलैंड - यूरोप; Iran- West Asia & Middle East, Turkey, India,
प्रशिक्षण सेवा: मशीन संचालन, रखरखाव, कोटिंग प्रक्रिया व्यंजनों, कार्यक्रम
गारंटी: सीमित वारंटी 1 वर्ष मुफ्त में, मशीन के लिए संपूर्ण जीवन
ओईएम और ओडीएम: उपलब्ध है, हम दर्जी डिजाइन और निर्माण का समर्थन करते हैं
ओईएम और ओडीएम: उपलब्ध है, हम दर्जी डिजाइन और निर्माण का समर्थन करते हैं
उत्पाद विवरण

आर एंड डी एकाधिक - कार्य वैक्यूम कोटिंग उपकरण एमएफ / डीसी स्पटरिंग कैथोड्स

आर एंड डी एकाधिक-कार्य वैक्यूम कोटिंग उपकरण

कीवर्ड: पीवीडी हार्ड कोटिंग्स, पीईसीवीडी प्रक्रिया, डीएलसी फिल्म, डायमंड लाइक कार्बन फिल्म, स्पटरिंग ऑप्टिकल फिल्म, जेनको मैग्नेट्रॉन स्पटरिंग कैथोड, आयन सोर्स, पीए पीवीडी

आरटीएसी 9 50-एसपी डिजाइन विशेषताएं:

  • लचीलापन: चाप और स्पटर स्रोत, रैखिक आयन स्रोत उपकरण बढ़ते flanges लचीला विनिमय के लिए मानकीकृत हैं
  • बहुमुखी प्रतिभा: आधार धातुओं और मिश्र धातुओं, ऑप्टिकल कोटिंग्स और हार्ड कोटिंग्स, मुलायम कोटिंग्स की जमा विविधता के लिए उपलब्ध है। धातु और गैर धातु सामग्री सब्सट्रेट पर कंपाउंड फिल्मों और ठोस स्नेहन फिल्मों
  • सीधे आगे डिजाइन: 2-दरवाजा संरचना, आसान रखरखाव के लिए सामने और पीछे खोलने।

तकनीकी निर्देश

  • प्रदर्शन

1. परम वैक्यूम दबाव: 8.0 * 10 - 4 Pa से बेहतर;

  • बेस वैक्यूम दबाव: 3.0 * 10 - 2 पा

3. समय नीचे पंप: एटीएम से 1.0 × 10 - 3 Pa≤15 मिनट (कमरे का तापमान, शुष्क, साफ और खाली कक्ष)

4. जमा स्रोत: जेनको मैग्नेट्रॉन स्पटरिंग कैथोड, स्टीर आर्क कैथोड, आयन स्रोत

5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्द्ध-ऑटो / मैन्युअल रूप से

6. ताप: कमरे के तापमान से अधिकतम तक। 500 ℃,

9. पीईसीवीडी और पीए पीवीडी प्रक्रिया के लिए आयन स्रोत।

  • संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:

1. वैक्यूम चैम्बर
1.1 आकार: आंतरिक गहराई 950 मिमी

आंतरिक ऊंचाई: 1350 मिमी

1.2 सामग्री: वैक्यूम चेम्बर SUS304

दरवाजा और flanges SUS304

चैम्बर मजबूत संरचना: एसएस 41 हल्के स्टील, चित्रित परिष्करण सतह उपचार के साथ।

चित्रित परिष्करण सतह उपचार के साथ चैम्बर चेसिस एसएस 41 हल्के स्टील।

1.3 चैम्बर शील्ड: एसयूएस 304

1.4 विंडो देखें: चैम्बर दरवाजे -2 पर

1.5 वैक्यूम चेम्बर वेंटिंग वाल्व (सिलेंसर सहित)

1.6 दरवाजा: 2 सेट, सामने और पीछे, SUS304 सामग्री

2. रफिंग वैक्यूम पंपिंग सिस्टम:
तेल रोटरी वैन वैक्यूम पंप + होल्डिंग पंप

3. उच्च वैक्यूम पंपिंग सिस्टम:

टर्बो आण्विक पंप - 2 सेट

4. विद्युत नियंत्रण और संचालन प्रणाली- पीएलसी + टच स्क्रीनऑपरेशन सिस्टम:

आपूर्तिकर्ता:

पीएलसी: मित्सुबिशी, मॉडल: एफएक्स-आईएन 60 एमआर -001 श्रृंखला

इलेक्ट्रॉनिक अवयव: श्नाइडर, ओमरॉन।

सुरक्षा सुरक्षा प्रणाली: ऑपरेटरों और उपकरणों (पानी, वर्तमान गैस, तापमान इत्यादि) की रक्षा के लिए कई सुरक्षा इंटरलॉक

कोटिंग प्रक्रिया प्रणाली : प्रक्रिया स्वचालन और नियंत्रण। स्वचालित रूप से 3 महीने के लिए स्मृति में सहेजा गया। फीचर्ड कोटिंग रेसिपी डेटा: लक्ष्य ऑपरेशन वर्तमान / वोल्टेज, मास फ्लो, वैक्यूम दबाव, तापमान, कोटिंग टाइम्स कोटिंग्स गुणवत्ता को बढ़ाने के लिए एक विश्लेषण के लिए सहेजे जाते हैं।

4.1 मुख्य सर्किट: श्रृंखला प्रकार में कोई भी-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, सी / टी

4.2 बिजली की आपूर्ति: एमएफ स्पटरिंग पावर + डीसी आर्क पावर + बाईस पावर सप्लाई

4.3 जमा नियंत्रण प्रणाली

4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शट डाउन, ऑटो निकासी, ऑटो कोटिंग

4.5 मापने प्रणाली

वैक्यूम दबाव: वैक्यूम गेज: पिरानी + पेनिंग गेज + पूर्ण रेंज वैक्यूम गेज - यूरोप ब्रांड

तापमान मापने डिवाइस: थर्माकोउपल
एमएफसी: मास फ्लो कंट्रोलर (4 तरीके)

4.6 अलार्म सिस्टम: संपीड़ित वायु दाब, शीतलन जल प्रवाह, गलत ऑपरेशन

4.7 पावर लोड इंडिकेटर: वोल्टेज सूचक और लोड वर्तमान सूचक

5 जमा प्रणाली

5.1 जमा स्रोत: स्पटरिंग कैथोड + आर्क स्रोत + आयन स्रोत

5.2 जमावट सामग्री: आईटीओ, टाइटेनियम, क्रोम, एल्यूमिनियम, स्टेनलेस स्टील, टीआईएल आदि

6. उप-प्रणाली

6.1 एयर संपीड़ित वाल्व नियंत्रण प्रणाली

6.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली

7. कार्य पर्यावरण

संपीड़ित वायु: 5 ~ 8 किलो / सेमी 2

ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 किलो / सेमी 2,

पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 130 केवीए, औसत बिजली की खपत: 60 किलोवाट

स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 4400 * 3200 * 2 9 50 मिमी

निकास: यांत्रिक पंप के लिए वेंट

अनुप्रयोगों

अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी को आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित किया जाता है।
