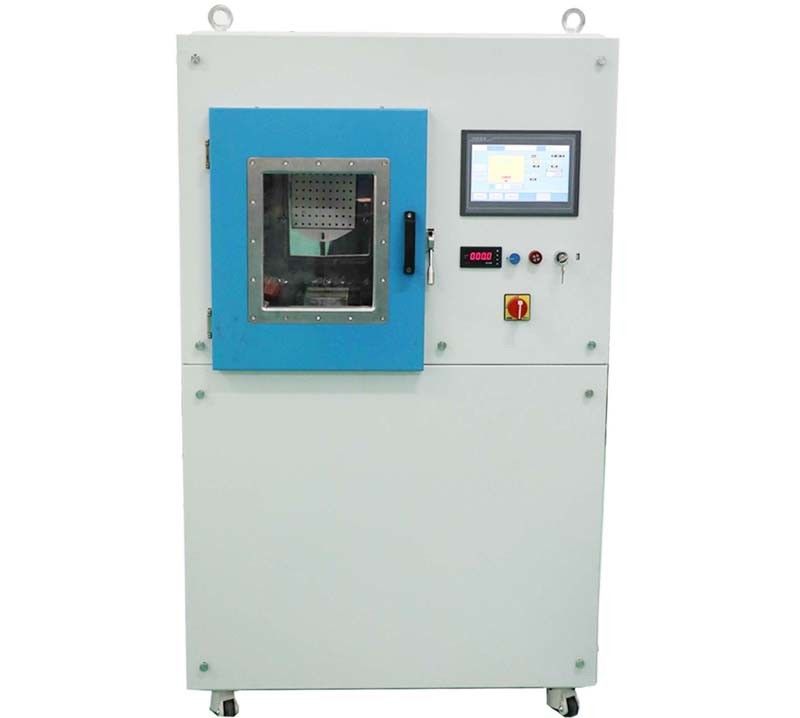

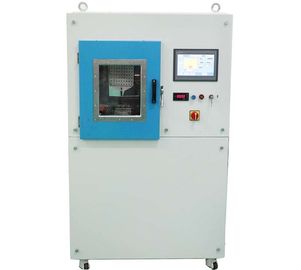

उच्च वैक्यूम Metallizing मशीन, पोर्टेबल PVD वैक्यूम Metallizer

उच्च वैक्यूम मेटल डिपोजिशन मशीनरी को फोरेंसिक उद्योग के साथ विकसित और लागू किया गया है। इसका उपयोग प्लास्टिक, धातु, स्टील, बहुलक, कागज, कपड़े या कांच सामग्री से विभिन्न प्रकार की प्रदर्शनियों को संसाधित करने के लिए किया जाता है, आपराधिक वस्तुओं पर उच्च इमेजिंग उंगली का निशान उत्पन्न करने के लिए चांदी, सोना, जस्ता, एल्यूमीनियम जैसी धातु फिल्मों को जमा कर सकता है।

वैक्यूम धातु बनाने की मशीन की मुख्य विशेषताएं:

1. कॉम्पैक्ट पदचिह्न के साथ पोर्टेबल डिजाइन

2. जल-शीतलन मुक्त प्रणाली, आवश्यक कार्य वातावरण केवल विद्युत शक्ति है: 1Ph, 220V 50Hz, 60A;

3. बड़े दृश्य बंदरगाह के लिए वाष्पीकरण प्रक्रिया का निरीक्षण, क्वार्ट्ज खिड़की के साथ 400 मिमी;

4. तेजी से चक्र कोटिंग प्रक्रिया के लिए शक्तिशाली वैक्यूम पंपिंग सिस्टम: उच्च टर्बो आणविक पंप, किसी भी दिशा में इकट्ठा करने के लिए उपलब्ध; 2-चरण रोटरी फलक पंप की एक बड़ी मात्रा से लैस।

5. कम चलने की लागत और कम रखरखाव की लागत।

6. HMI डिवाइस के आधार पर लचीला संचालन: प्रोसेसिंग पेज, कर्व रिकॉर्ड पेज, अलार्म पेज, मेंटेनेंस पेज आदि। प्रोसेसिंग डेटा डाउनलोड करने के लिए डेटा लॉग इन और यूएसबी कनेक्शन पोर्ट।

तकनीकी निर्देश

प्रदर्शन

1. परम वैक्यूम दबाव: 9.0 * 10-5 पा से बेहतर;

• ऑपरेटिंग वैक्यूम दबाव: 6.0 * 10-3 Pa ~ 9.0 * 10-3 Pa;
• बेस वैक्यूम दबाव: 3.0 * 10-4 पा

4. नीचे पंप समय: 1 बजे से 9.0 × 10-3 Pa minutes15 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)

5. जमाव स्रोत: टंगस्टन बोर्ड फिलामेंट वाष्पीकरण

6. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से

7. जमा सामग्री: जस्ता, चांदी, सोना, एल्यूमीनियम आदि।

संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:

1. वैक्यूम चैंबर
1.1 आकार: भीतरी चौड़ाई: 450 मिमी, गहराई: 450 मिमी

इनर ऊंचाई: 500 मिमी

1.2 सामग्री: वैक्यूम चैंबर SUS304

दरवाजा और flanges SUS304

चैंबर संरचना को मजबूत करते हैं: SUS304

चैंबर चेसिस SS41 हल्के स्टील के साथ चित्रित परिष्करण सतह के उपचार।

1.3 वाष्पीकरण शील्ड: SUS304

1.4 देखें खिड़की: चैम्बर के दरवाजे पर, क्वार्ट्ज सामग्री।

1.5 वैक्यूम चैंबर वेंटिंग वाल्व (साइलेंसर सहित)

2. वैक्यूम पंपिंग सिस्टम

रफिंग वैक्यूम पंपिंग सिस्टम: 2-स्टेज रोटरी वेन पंप -1 सेट

उच्च वैक्यूम पंपिंग सिस्टम: टर्बो आणविक पंप -1 सेट

3.इलेक्ट्रिकल कंट्रोल एंड ऑपरेशन सिस्टम- पीएलसी + टच स्क्रीन

मुख्य सर्किट: कोई नहीं-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, श्रृंखला प्रकार में सी / टी

4. वाष्पीकरण शक्ति - 1 सेट

5. वाष्पीकरण नियंत्रण प्रणाली

5.1 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शटडाउन, ऑटो निकासी, ऑटो कोटिंग

6. मापने की प्रणाली

6.1 वैक्यूम प्रेशर: वैक्यूम गेज: पिरानी + पेनिंग गेज + फुल रेंज वैक्यूम गेज

7. अलार्म प्रणाली: संपीड़ित हवा का दबाव, ठंडा पानी का प्रवाह, मिस-ऑपरेशन;

पावर लोड संकेतक: वोल्टेज संकेतक और वर्तमान संकेतक लोड करें

8. जमाव प्रणाली

8.1 जमा करने का स्रोत: टंगस्टन बोर्ड

8.2 जमा सामग्री: जस्ता, एल्यूमीनियम, चांदी, सोना

9. काम करने का माहौल

9.1 सिंगल फेज, 220V 50 हर्ट्ज (60 हर्ट्ज), 5KW

9.2 स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 2000 * 1000 * 2300 मिमी

9.3 निकास: यांत्रिक पंपों के लिए वेंट

अन्य स्वनिर्धारित आकार विकल्प आकार और उत्पादकता के आधार पर उपलब्ध हैं। अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
