एक्रिलिक बिलबोर्ड एल्यूमिनियम वैक्यूम मेटालाइज़र, कार लोगो पीवीडी क्रोमिंग धातु उपकरण

एक्रिलिक बिलबोर्ड एल्यूमिनियम वैक्यूम मेटालाइज़र, कार लोगो देखें-पीवीडी वैक्यूम मेटालाइजिंग ईक्वमेंट, पीएमएमए मेटालाइज़र

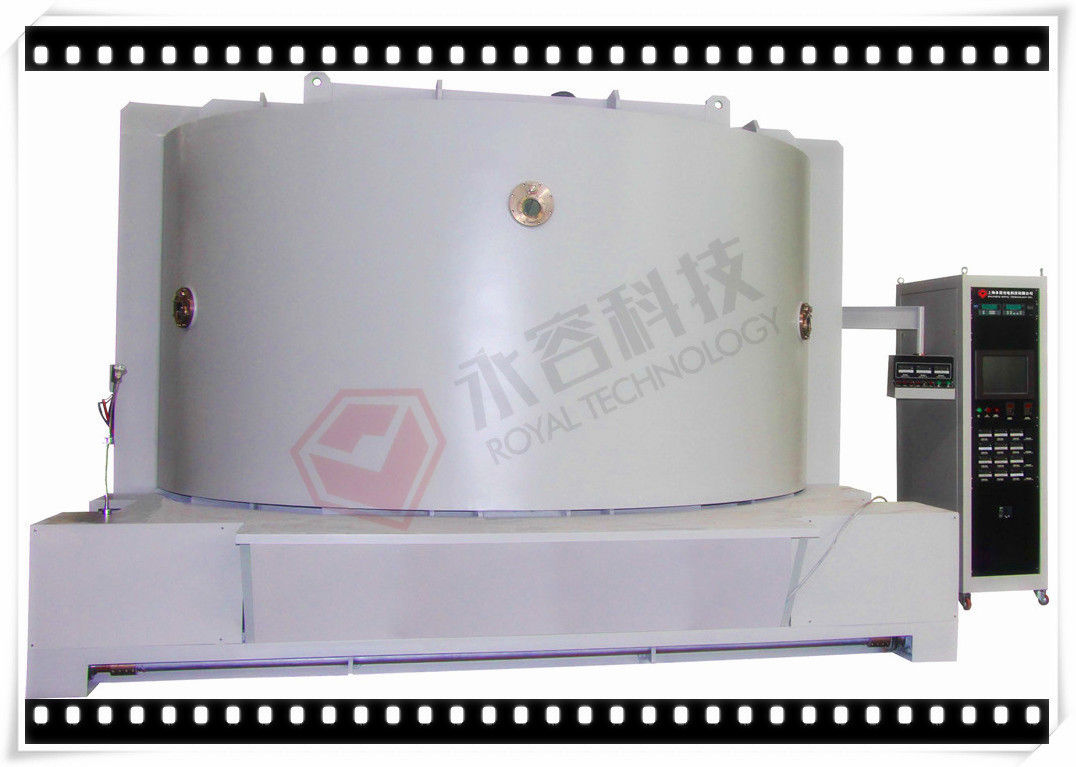

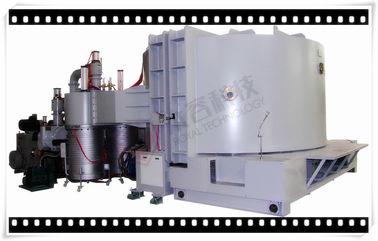

सारांश: आरटीईपी 3617 पीवीडी क्रोम धातुकरण प्रणाली को कार लोगो बोर्ड प्रतिबिंब फिल्म जमा करने के लिए डिज़ाइन और निर्मित किया गया था।

मैक्स। आकार सब्सट्रेट: व्यास 3300 मिमी, गहराई: <300 मिमी।

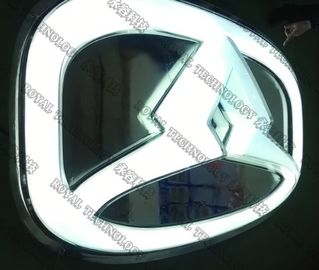

पीवीडी थर्मल वाष्पीकरण तकनीक के साथ, जो पीएमएमए (एक्रिलिक) सतह पर पतली उच्च प्रतिबिंब फिल्म जमा करता है, नीचे एक उत्कृष्ट कोटिंग परत देता है: दिन के दौरान, संकेत प्रतीक ठोस धातु (स्टेनलेस स्टील प्रभाव) की तरह दिखते हैं; जबकि रात में, वे सामने, पीछे और किनारे के दृश्यों से रोशनी (एलईडी लाइट अंदर स्थापित है) हैं।

• निर्मित समय: 2014
• स्थान: मेक्सिको
• एप्लीकेशन: ऑटोमोटिव लोगो बोर्ड, विज्ञापन बोर्ड, पीएमएमए, पीसी, एबीएस इत्यादि। उच्च प्रतिबिंब फिल्म धातुकरण के लिए बड़े आकार के सजावटी आइटम।

प्रकार:

• लंबवत अभिविन्यास, सिलेंडर, रेल पर मोटर चलाकर दरवाजा स्लाइडिंग।

डिजाइन विशेषताएं:

• प्लाज्मा सफाई, आर्गन गैस बमबारी उपकरण, चमक निर्वहन प्रणाली।
• मोटर ड्राइविंग मॉडल द्वारा स्लाइडिंग दरवाजा।

• मजबूत संरचना डिजाइन और उच्च गुणवत्ता विन्यास

• पीएलसी + टच स्क्रीन ऑपरेशन सिस्टम, पूरी तरह से स्वचालित रूप से / मैन्युअल रूप से नियंत्रण
• फास्ट वैक्यूम निकासी प्रणाली
• आसान लोडिंग / अपलोडिंग के लिए विशेष रूप से घूर्णन कैरोसेल संरचना तैयार की गई
• रखरखाव के लिए कामकाजी माहौल में आसान पहुंच

तकनीकी निर्देश:

• प्रदर्शन

1. परम वैक्यूम दबाव: 5.0 × 10 ^{- 6} Torr से बेहतर।

2. ऑपरेटिंग वैक्यूम दबाव: 1.0 × 10 ^{- 4} Torr।

3. समय पंपिंग: 1 एटीएम से 1.0 × 10 ^{- 4} Torr≤3 मिनट (कमरे का तापमान, शुष्क, साफ और खाली कक्ष)

4. धातुकरण सामग्री (वाष्पीकरण): अल, सीआर, एसएन, टीआई, एसएस, सीयू ... आदि

5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्द्ध-ऑटो / मैन्युअल रूप से

• संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:

1. वैक्यूम चैम्बर
1.1 आकार: आंतरिक व्यास: 3600 मिमी

आंतरिक ऊंचाई: 1700 मिमी

1.2 सामग्री: वैक्यूम चेम्बर: एसएस 41 हल्का स्टील

दरवाजा और flanges: एसएस 41 हल्के स्टील

चैम्बर मजबूत संरचना: एसएस 41 हल्के स्टील, चित्रित परिष्करण सतह उपचार के साथ।

चित्रित परिष्करण सतह उपचार के साथ चैम्बर चेसिस एसएस 41 हल्के स्टील।

1.3 वाष्पीकरण शील्ड: एसयूएस 304

1.4 विंडो देखें: कक्ष के दरवाजे पर

1.5 वैक्यूम चेम्बर वेंटिंग वाल्व (सिलेंसर सहित)

1.6 दरवाजा: एसएस 41 हल्का स्टील

2. रफिंग वैक्यूम पंपिंग सिस्टम (बैकिंग पंप पैकेज)

3. उच्च वैक्यूम पंपिंग सिस्टम (डिफ्यूजन पंप + शीत जाल डिवाइस)

4. विद्युत नियंत्रण और संचालन प्रणाली - पीएलसी + टच स्क्रीन

4.1 मुख्य सर्किट: श्रृंखला प्रकार में कोई भी-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, सी / टी

4.2 वाष्पीकरण शक्ति

4.3 वाष्पीकरण नियंत्रण प्रणाली

4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शट डाउन, ऑटो निकासी, ऑटो कोटिंग

4.5 वैक्यूम दबाव मापने प्रणाली

वैक्यूम गेज: पिरानी + पेनिंग गेज

थर्माकोउपल गेज: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 अलार्म सिस्टम: संपीड़ित वायु दाब, शीतलन जल प्रवाह, गलत ऑपरेशन

4.7 पावर लोड इंडिकेटर: वोल्टेज सूचक और लोड वर्तमान सूचक

5 । जमा प्रणाली

5.1 टंगस्टन फिलामेंट वाष्पीकरण स्रोत

5.2 सीआर / अल तार

6. उप-प्रणाली

6.1 एयर संपीड़ित वाल्व नियंत्रण प्रणाली

6.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली

6.3 पॉलीकॉल्ड (-120 ~ -145 ℃) विकल्प के लिए ब्रूक्स क्रायोपम्प।

7. कार्य पर्यावरण

संपीड़ित वायु: 5 ~ 8 किलो / सेमी 2

ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 किलो / सेमी 2,

पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 200 केवीए

स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 16000 * 6000 * 3000 मिमी

निकास: यांत्रिक पंप के लिए वेंट

सफाई कक्ष की अत्यधिक अनुशंसा की जाती है

रॉयल टेक्नोलॉजी आपको टर्नकी कोटिंग समाधान और सुविधाएं प्रदान करता है। अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी को आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित किया जाता है।
