कॉपर थिन फिल्म कोटिंग मशीन, एयू कंडक्टिव थिन फिल्म स्पटरिंग डिपोजिशन प्लांट, सिल्वर स्पटरिंग कोटिंग सिस्टम

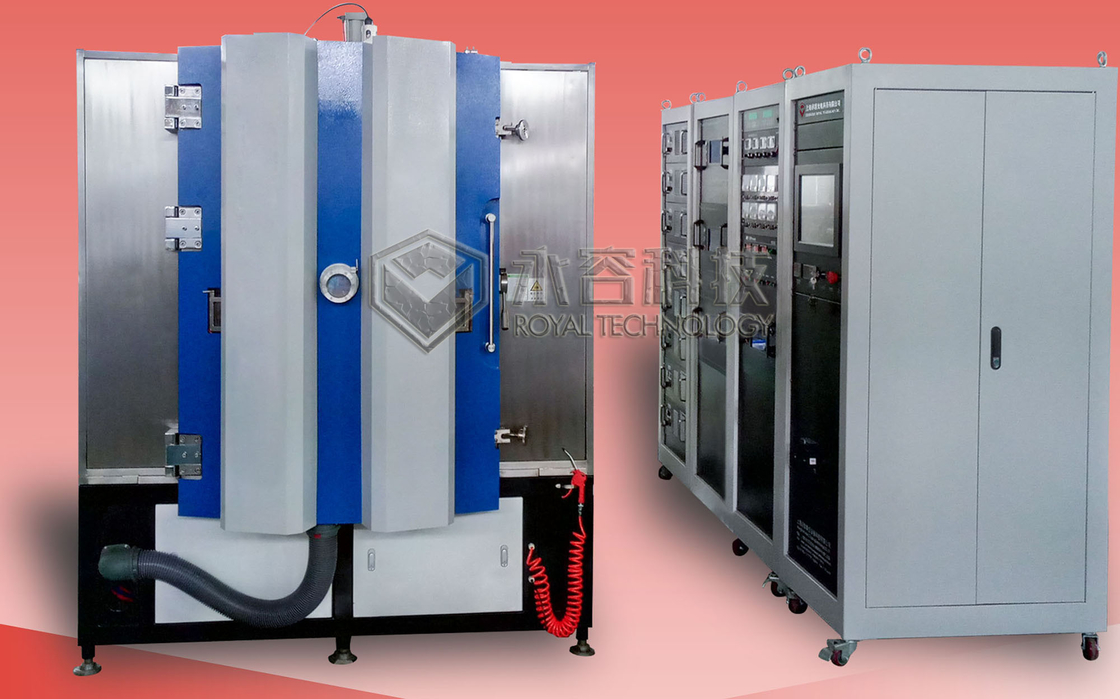

ताँबामैग्नेट्रॉन स्पटरिंग वैक्यूम कोटर
1) फिल्म मोटाई नियंत्रणीयता और अच्छी तरह से दोहराने योग्यता, फिल्मों की पूर्व-चढ़ाया मोटाई की एक विश्वसनीय प्रणाली हो सकती है और वर्दी फिल्म की एक बड़ी सतह में स्पटरिंग हो सकती है;
2) फिल्म और सब्सट्रेट का आसंजन बहुत अच्छा है।इंजेक्शन घटना के विभिन्न स्तरों का उत्पादन करने के लिए स्पटर किए गए परमाणुओं की कुछ उच्च ऊर्जा, स्पटर किए गए परमाणुओं की सब्सट्रेट परत पर बनाई गई छद्म प्रसार परत और एक दूसरे के साथ जुड़े सब्सट्रेट परमाणु;
3) फिल्म की विशेष सामग्री की तैयारी, आप विभिन्न सामग्रियों का उपयोग कर सकते हैं और हाइब्रिड फिल्म, कंपाउंड फिल्म को स्पटरिंग कर सकते हैं, टीआईएन नकली सोने की फिल्म में भी स्पटर किया जा सकता है।
ताँबामैग्नेट्रॉन स्पटरिंग वैक्यूम कोटर निर्दिष्टीकरण
| मैग्नेट्रोन स्पटरिंग कोटिंग मशीन | ||||||
| प्रदर्शन | आरटीएसपी-700 | आरटीएसपी-900 | आरटीएसपी-1000 | आरटीएसपी-1250 | आरटीएसपी-1400 | आरटीएसपी-1600 |
| कोटिंग कक्ष का आकार | 700*H900mm | 900*H1100mm | 1000 * एच 1200 मिमी | 1250*H1350mm | 1400*H1600mm | 1600*H1800mm |
| बिजली आपूर्ति प्रकार | फिलामेंट बिजली की आपूर्ति, पल्स बायस बिजली की आपूर्ति, डीसी मैग्नेट्रोन बिजली की आपूर्ति, मध्यवर्ती आवृत्ति मैग्नेट्रोन बिजली की आपूर्ति, रेडियो आवृत्ति मैग्नेट्रोन बिजली की आपूर्ति, रैखिक आयनीकरण स्रोत | |||||
| निर्वात कक्ष की संरचना | वर्टिकल डबल डोर, वर्टिकल फ्रंट डोर स्ट्रक्चर, रियर एयर एग्जॉस्ट सिस्टम; | |||||
| निर्वात कक्ष की सामग्री | उच्च गुणवत्ता वाले स्टेनलेस स्टील गुहा | |||||
| वैक्यूम सीमित करें | 6.0*10-4Pa | |||||
| पंप-डाउन समय (नो-लोड) | वातावरण को 8.0*10 . पर पंप करें-3>पा ≤15 मिनट | |||||
| वैक्यूम अधिग्रहण प्रणाली | प्रसार पंप या आणविक पंप + रूट पंप + मैकेनिकल पंप + रोटरी फलक पंप (विशिष्ट मॉडल को ग्राहकों की आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है) | |||||
| कोटिंग मोड | मैग्नेट्रॉन स्पटरिंग कोटिंग | |||||
| फिल्म प्रकार | धातु फिल्म, प्रतिक्रियाशील फिल्म, यौगिक फिल्म, बहुपरत फिल्म और अर्धचालक फिल्म | |||||
| मैग्नेट्रोन लक्ष्य प्रकार | आयताकार मैग्नेट्रोन लक्ष्य, बेलनाकार मैग्नेट्रोन लक्ष्य और जुड़वां मैग्नेट्रोन लक्ष्य | |||||
| मैग्नेट्रोन आपूर्ति शक्ति और मैग्नेट्रोन लक्ष्यों की संख्या | विभिन्न कोटिंग प्रक्रिया और ग्राहकों की आवश्यकताओं के अनुसार चयन करें | |||||
| पूर्वाग्रह बिजली की आपूर्ति | 10KW/1 यूनिट | 20KW/1 यूनिट | 20KW/1 यूनिट | 30KW/1 यूनिट | 40KW/1 यूनिट | 50 किलोवाट / 1 यूनिट |
| वर्कपीस टर्नटेबल का घूर्णन मोड | ग्रहों की क्रांति और ऑटोरोटेशन, चर आवृत्ति गति विनियमन (नियंत्रणीय और समायोज्य) | |||||
| प्रक्रिया गैस | 3-पथ या 4-पथ प्रक्रिया गैस प्रवाह नियंत्रण और प्रदर्शन प्रणाली, चयनात्मक स्वचालित गैसिंग प्रणाली | |||||
| कूलिंग मोड | वाटर सर्कुलेशन कूलिंग मोड, कूलिंग वॉटर टॉवर या इंडस्ट्रियल वाटर कूलर या डीप कूलिंग सिस्टम।(ग्राहकों द्वारा प्रदान किया गया) | |||||
| नियंत्रण विधा | मैनुअल / स्वचालित एकीकरण मोड, टच स्क्रीन ऑपरेशन, पीएलसी या कंप्यूटर नियंत्रण | |||||
| कुल शक्ति | 30 किलोवाट | 35 किलोवाट | 40 किलोवाट | 50 किलोवाट | 65 किलोवाट | 80 किलोवाट |
| अलार्म और सुरक्षा | अलार्म पानी की कमी, ओवरकुरेंट और ओवर-वोल्टेज, ओपन सर्किट और पंपों की अन्य असामान्य स्थितियां, लक्ष्य आदि और प्रासंगिक सुरक्षात्मक उपायों और इलेक्ट्रिक इंटरलॉक फ़ंक्शन निष्पादित करें | |||||
| उपकरण क्षेत्र | W2m * L3m | W2.5m * L3.5m | W3m * L4m | W4m * L5m | W4.5m * L6m | W5m * L7m |
| अन्य तकनीकी पैरामीटर | पानी का दबाव 0.2MPa, पानी का तापमान ≤25°C, वायु दाब: 0.5-0.8MPa | |||||
| टिप्पणियां | कोटिंग उपकरण के विशिष्ट विन्यास को कोटिंग उत्पादों की प्रक्रिया आवश्यकताओं के अनुसार डिजाइन किया जा सकता है | |||||
अधिक विशिष्टताओं के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
