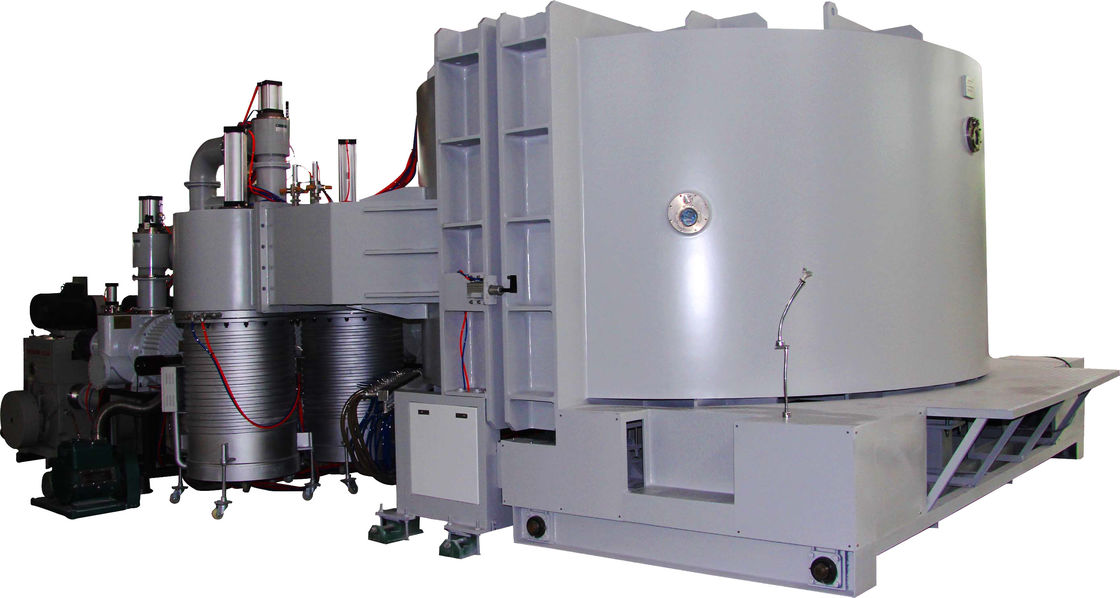

एक्रिलिक हीरे वैक्यूम धातुकरण मशीन, सिलेंडर वैक्यूम कोटिंग उपकरण

ऐक्रेलिक PVD क्रोम वैक्यूम मेटलाइजिंग मशीन, ऐक्रेलिक हीरे एल्यूमीनियम pvd कोटिंग मशीन

सारांश: RTEP3617 PVD क्रोम मेटलिंग सिस्टम को कार लोगो बोर्ड प्रतिबिंब फिल्म बयान के लिए डिज़ाइन और निर्मित किया गया था।

पीवीडी थर्मल वाष्पीकरण तकनीक के साथ, जो पीएमएमए (ऐक्रेलिक) सतह पर पतली उच्च परावर्तन फिल्म को जमा करता है, नीचे एक उत्कृष्ट कोटिंग परतें देता है: दिन के समय के दौरान, संकेत प्रतीक ठोस धातु (स्टेनलेस स्टील प्रभाव) की तरह दिखते हैं; रात के समय, उन्हें सामने, पीछे और किनारे के दृश्य से प्रकाशित किया जाता है।

• निर्मित समय: 2014 ~ 2015
• स्थान: चीन
• अनुप्रयोगों: मोटर वाहन लोगो बोर्ड, विज्ञापन बोर्ड, PMMA, पीसी, ABS आदि उच्च प्रतिबिंब फिल्म धातुकरण के लिए बड़े आकार के सजावटी सामान।

प्रकार:

• ऊर्ध्वाधर अभिविन्यास, सिलेंडर, 1-दरवाजा

डिजाइन सुविधाएँ:

• प्लाज्मा सफाई, आर्गन गैस बमबारी उपकरण, चमक निर्वहन प्रणाली।

• एल्यूमीनियम परत बयान के बाद शीर्ष कोटिंग के लिए PECVD प्रक्रिया।
• मजबूत संरचना डिजाइन और उच्च गुणवत्ता विन्यास

• पीएलसी + टच स्क्रीन ऑपरेशन सिस्टम, पूरी तरह से स्वचालित रूप से / मैन्युअल रूप से नियंत्रण
• तेजी से वैक्यूम निकासी प्रणाली
• आसान लोडिंग / अपलोड करने के लिए विशेष रूप से डिज़ाइन किया गया घूर्णन हिंडोला संरचना
• रखरखाव के लिए काम के माहौल तक आसान पहुंच


•

तकनीकी निर्देश:

• प्रदर्शन

1. परम वैक्यूम दबाव: 5.0 × 10 ^{- 6} टोर से बेहतर।

2. ऑपरेटिंग वैक्यूम प्रेशर: 1.0 × 10 ^{- 4} टॉर।

3. नीचे पंप समय: 1 बजे से 1.0 × 10 ^{- 4} Torr≤3 मिनट (कमरे का तापमान, शुष्क, साफ और खाली कक्ष)

4. धातु सामग्री (वाष्पीकरण): अल, सीआर, एसएन, टीआई, एसएस, क्यूई… आदि।

5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से

• संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:

1. वैक्यूम चैंबर

1.1 आकार: इनर व्यास: 2500 मिमी

इनर हाइट: 2500 मिमी

1.2 सामग्री: वैक्यूम चैंबर: SS41 हल्के स्टील

दरवाजा और flanges: SS41 हल्के स्टील

चैंबर संरचना को मजबूत करते हैं: SS41 हल्के स्टील, चित्रित परिष्करण सतह के उपचार के साथ।

चैंबर चेसिस SS41 हल्के स्टील के साथ चित्रित परिष्करण सतह के उपचार।

1.3 वाष्पीकरण शील्ड: SUS304

1.4 देखें विंडो: चैम्बर के दरवाजे पर

1.5 वैक्यूम चैंबर वेंटिंग वाल्व (साइलेंसर सहित)

1.6 दरवाजा: SS41 हल्के स्टील

2. रफिंग वैक्यूम पंपिंग सिस्टम (बैकिंग पंप पैकेज)

3. उच्च वैक्यूम पंप प्रणाली (प्रसार पंप + ठंड जाल डिवाइस)

4. विद्युत नियंत्रण और संचालन प्रणाली - पीएलसी + टच स्क्रीन

4.1 मुख्य सर्किट: कोई भी-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच, श्रृंखला प्रकार में सी / टी

4.2 वाष्पीकरण शक्ति

4.3 वाष्पीकरण नियंत्रण प्रणाली

4.4 ऑपरेशन सिस्टम: टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो शटडाउन, ऑटो निकासी, ऑटो कोटिंग

4.5 वैक्यूम दबाव मापने की प्रणाली

वैक्यूम गेज: पिरानी + पेनिंग गेज

थर्मोकपल गेज: 760 Torr ~ 5 * 10 ^{- 4} Torr

4.6 अलार्म सिस्टम: संपीड़ित हवा का दबाव, ठंडा पानी का प्रवाह, मिस-ऑपरेशन

4.7 पावर लोड संकेतक: वोल्टेज संकेतक और वर्तमान संकेतक लोड करें

५ । डिपोजिशन सिस्टम

5.1 टंगस्टन फिलामेंट वाष्पीकरण स्रोत

5.2 करोड़ / अल तार

6. उप-प्रणाली

6.1 वायु संपीडित वाल्व नियंत्रण प्रणाली

6.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली

6.3 पॉलीकोल्ड (-120 ~ -145 ℃) विकल्प के लिए ब्रूक्स क्रायोपम्प।

7. काम करने का माहौल

संपीड़ित हवा: 5 ~ 8 किग्रा / सेमी 2

ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 kg / cm2,

पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 150kVA

स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 6300 * 5600 * 3500 मिमी

निकास: यांत्रिक पंपों के लिए वेंट

सफाई कक्ष अत्यधिक अनुशंसित है

रॉयल तकनीक ने कार लोगो बोर्ड पीवीडी मेटलिंग सेवा के लिए संपूर्ण आपूर्ति श्रृंखलाओं का विकास और निर्माण किया है। मोल्ड डिजाइन और विनिर्माण से, थर्मल वैक्यूम बनाने की प्रक्रिया, यूवी इलाज आधार / शीर्ष कोटिंग्स; एलईडी प्रकाश व्यवस्था इकट्ठा तक पीवीडी क्रोमिंग, हम टर्नकी कोटिंग समाधान प्रदान करने में सक्षम हैं।

यदि आपको अनुकूलित कोटिंग प्रणाली की आवश्यकता है, तो कृपया अपने विचारों और विचारों को हमारी टीम के साथ साझा करें। अपने उत्पादों के विनिर्देशों को प्रस्तुत करने के लिए मत भूलना, हम सबसे अच्छा समाधान निकालने के लिए मिलकर काम करेंगे।

इसी तरह के अनुप्रयोग कोटिंग सिस्टम: नीचे क्लिक करें

RTEP6638 (घन प्रकार)

RTEP4532 (घन प्रकार)

RTEP3617 (सिलेंडर प्रकार)

RTEP2215 (सिलेंडर प्रकार)

अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
