| ब्रांड नाम: | ROYAL |
| मॉडल संख्या: | RTAC |
| एमओक्यू: | 1 सेट |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 12 सेट |

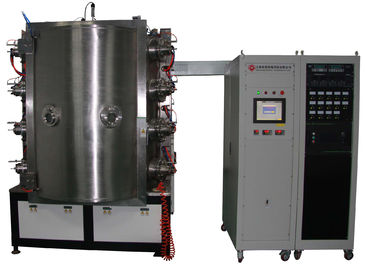

PVD गोल्ड सिरेमिक पर चढ़ाना, सजावटी PVD कोटिंग उपकरण, ग्लास और सिरेमिक उत्पादों पर मल्टी आर्क चढ़ाना मशीन
RTAC1618 मल्टी आर्क वैक्यूम कोटिंग मशीन विनिर्देशों
| नमूना | RTAC1618 | ||
| सामग्री | स्टेनलेस स्टील (S304) | ||
| चैंबर आकार | Φ1600 * 1800 मिमी (एच) | ||
| पंप सिस्टम | रोटरी पिस्टन वैक्यूम पंप (मैकेनिकल) | ||
| रोटरी फलक वैक्यूम पंप (होल्डिंग) | |||
| जड़ें वैक्यूम पंप | |||
| प्रसार पंप | |||
| प्रौद्योगिकी | आयन चढ़ाना (बहु-आर्क स्रोत) | ||
| प्रकार का लक्ष्य | क्रोम, टाइटेनियम, जिरकोनियम, टीआईएएल | ||
| गैस | गैस मास फ्लो मीटर (Ar, N2), आर्गन, नाइट्रोजन | ||
| नियंत्रण | पीएलसी (प्रोग्रामेबल कंट्रोलर कंट्रोलर) | ||
| सुरक्षा तंत्र | ऑपरेटरों और उपकरणों की सुरक्षा के लिए कई सुरक्षा इंटरलॉक | ||
| ठंडा | पानी ठंडा करने के लिए | ||
| गरम करना | हीटर, 300 ℃ तक | ||
| पावर मैक्स। | 150KW (लगभग) | ||
| एवरेज पावर कंसुलेशन | 70KW (लगभग) | ||
सिरेमिक सजावट PVD कोटिंग उपकरण आयन चढ़ाना प्रौद्योगिकी लेता है टाइटेनियम जैसे क्रोम धातु, कैथोडिक आर्क स्रोत द्वारा क्रोम और उच्च वैक्यूम वातावरण में नैनो पतली फिल्म उत्पन्न करने के लिए उत्पाद की सतह पर आयनित धातुओं को संघनित करने के लिए।प्रतिक्रियाशील गैस जैसे: विभिन्न रंगों को उत्पन्न करने के लिए नाइट्रोजन।
PVD कोटिंग उपकरण विशेषताएं:
1. वैक्यूम चैम्बर ऊर्ध्वाधर एक खुला दरवाजा है, 304 स्टेनलेस स्टील बनाती है, वैक्यूम चैम्बर आंतरिक व्यास mm1400mm-Φ2000mm से;
2. रोटरी वेन पंप, रूट्स पंप और ऑयल डिफ्यूजन पंप्स या आणविक पंप संविधान द्वारा वैक्यूम सिस्टम;
3. कोटिंग सिस्टम स्पूटरिंग पावर स्रोत को नियंत्रित करने के लिए 1-2 मध्यवर्ती आवृत्ति चुंबकत्व का उपयोग करता है, लक्ष्य को नियंत्रित करने के लिए 1-2 जोड़ी गैर-संतुलित चुंबकत्व है, और इसमें 14-40 चाप स्रोत हैं।
4. उच्च दक्षता पल्स पूर्वाग्रह शक्ति स्रोत;
5. गैसीकरण प्रणाली घरेलू उत्पादन या आयात गैसीय द्रव्यमान प्रवाहमापी का उपयोग करती है, गैस प्रवाह राशि नियंत्रण (प्रदर्शन) मीटर;
6. विद्युत रूप से नियंत्रित प्रणाली की स्थापना विद्युत सर्किट ओवरलोडेड, पानी की आपूर्ति में कटौती, एस्केटो-ऑप्टिक्स अलार्म डिवाइस को मरता है;
7. नियंत्रण प्रणाली (टच-स्क्रीन + पीएलसी), वास्तविक समय प्रदर्शन विस्तृत पैरामीटर, पूरी तरह से स्वचालित नियंत्रण पूरी उत्पादन प्रक्रिया, और स्वचालित मेमोरी तकनीकी पैरामीटर।
अन्य अनुकूलित मशीन आकार निर्दिष्ट उत्पाद आयाम और क्षमता की मांग के आधार पर उपलब्ध हैं।
नमूना | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
| चैंबर भीतरी आकार | 1000x800 मिमी | 1000x1200 मिमी | 1200x1500 मिमी | 1400x1600 मिमी | 1600x1600 मिमी | ||||||
| बिजली आपूर्ति प्रकार | आर्क बिजली की आपूर्ति, रेशा बिजली की आपूर्ति, पल्स पूर्वाग्रह बिजली की आपूर्ति | ||||||||||
| वैक्यूम चैम्बर की संरचना | वर्टिकल फ्रंट डोर स्ट्रक्चर, रियर एयर एग्जॉस्ट सिस्टम और डबल लेयर वॉटर कूलिंग चेंबर | ||||||||||
| वैक्यूम चैम्बर की सामग्री | स्टेनलेस स्टील 304 / 316L | ||||||||||
| परम शून्य | 6.0x10-4Pa (उतराई, साफ, शुष्क कक्ष) | ||||||||||
| वैक्यूम पंपिंग स्पीड | वायुमंडल से 8.0 * 10-3Pa to15 मिनट पर | ||||||||||
| वैक्यूम पंपिंग सिस्टम | प्रसार पंप या आणविक पंप + रूट पंप + मैकेनिकल पंप + होल्डिंग पंप (विशिष्ट मॉडल को ग्राहकों की आवश्यकताओं के अनुसार चुना जा सकता है) | ||||||||||
| आर्क स्रोत | 6 इकाइयों या 8 इकाइयाँ | 8 इकाइयों या 10 इकाइयाँ | 10 इकाइयों या 12 इकाइयाँ | 14 इकाइयाँ या 16 इकाइयाँ | 16 इकाइयों या 18 इकाइयाँ | ||||||
| पूर्वाग्रह बिजली की आपूर्ति | 20KW / सेट | 20KW / सेट | 30KW / सेट | 40KW / सेट | 50KW / सेट | ||||||
| ड्राइविंग मॉडल | ग्रहों की क्रांति और रोटेशन, चर आवृत्ति गति विनियमन (नियंत्रणीय और समायोज्य) | ||||||||||
| हीटिंग सिस्टम | कमरे के तापमान से नियंत्रित और समायोज्य 450 ° C (पीआईडी तापमान नियंत्रण) | ||||||||||
| MFC | 3-पथ या 4-पथ प्रक्रिया गैस प्रवाह नियंत्रण और प्रदर्शन प्रणाली, चयनात्मक स्वचालित गैसिंग प्रणाली | ||||||||||
| शीतलन प्रणाली | वाटर सर्कुलेशन कूलिंग मोड, कूलिंग वॉटर टॉवर या इंडस्ट्रियल वाटर कूलर या डीप कूलिंग सिस्टम।(ग्राहकों द्वारा प्रदान) | ||||||||||
| नियंत्रण विधा | मैनुअल / स्वचालित एकीकरण मोड, टच स्क्रीन ऑपरेशन, पीएलसी या कंप्यूटर नियंत्रण | ||||||||||
| कुल शक्ति | 30KW है | 35KW है | 45KW है | 60KW | 75 किवॉ | ||||||
| अलार्म और सुरक्षा | अलार्म पानी की कमी, वर्तमान और ओवरवॉल्टेज, ओपन सर्किट और पंपों, लक्ष्यों और अन्य असामान्य स्थितियों पर और प्रासंगिक सुरक्षात्मक उपायों और इलेक्ट्रिक इंटरलॉक फ़ंक्शन को निष्पादित करता है। | ||||||||||
| उपकरण क्षेत्र | W2.5m * L3.5m | डब्ल्यू 3 एम * एल 4 एम | W4m * L5m | W4.5m * L6m | W5m * L7m | ||||||
| अन्य तकनीकी पैरामीटर | पानी का दबाव Pressure0.2MPa, पानी का तापमान C25 ° C, हवा का दबाव 0.5-0.8MPa | ||||||||||
| टिप्पणियों | कोटिंग उपकरणों के विशिष्ट विन्यास को कोटिंग उत्पादों की प्रक्रिया आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है | ||||||||||

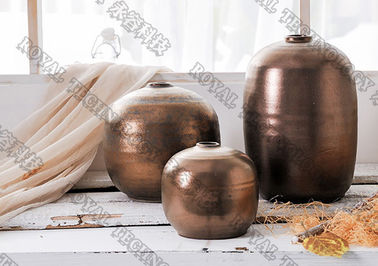

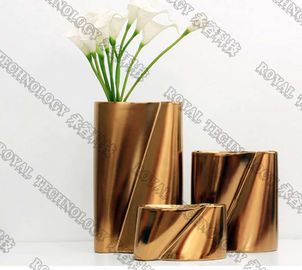

सिरेमिक सेनेटरी वेयर PVD कोटिंग के नमूने
अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
