इलेक्ट्रो मैग्नेटिक इंटरफेरेंस (EMI) शील्डिंग मेटललाइज़र अनुप्रयोग:

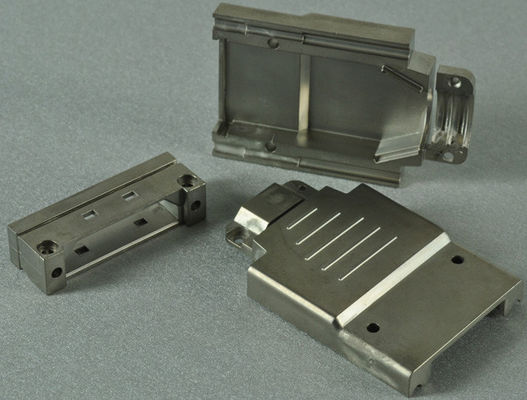

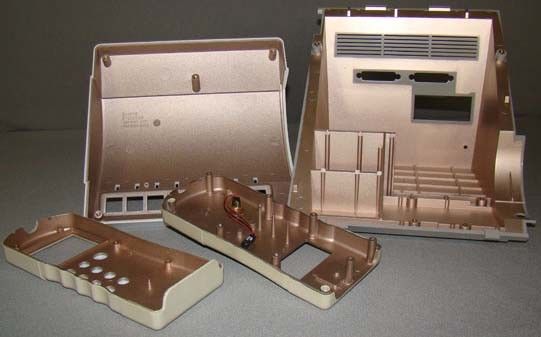

इलेक्ट्रॉनिक उद्योग जैसे सेल फोन का मामला, लैपटॉप के मामले, रडार गति माप उपकरण, कार वीडियो घटक आदि।
अन्य उद्योगों को विद्युत चुंबकीय हस्तक्षेप परिरक्षण कार्य की आवश्यकता होती है

सब्सट्रेट सामग्री: ABS, पीसी, पीसी + ABS, प्लास्टिक आदि

ईएमआई परिरक्षण फिल्म गुण

1. फिल्म की मोटाई: 1.5 ~ 3 माइक्रोन आवश्यकता पर निर्भर करता है।
2. फिल्म प्रतिरोध: (ओम) 0.5Ω से बेहतर
3. आसंजन: 3M810 टेप> 5B

EMI परिरक्षण फिल्म कोटिंग प्रक्रिया

1. डीसी स्पटरिंग स्टेनलेस स्टील
2. थर्मल वाष्पीकरण द्वारा कॉपर का जमाव
3. डीसी स्पटरिंग स्टेनलेस स्टील, घन फिल्म परत पर पूर्ण कवर।

पीवीडी वैक्यूम समाधान द्वारा ईएमआई परिरक्षण कोटिंग्स

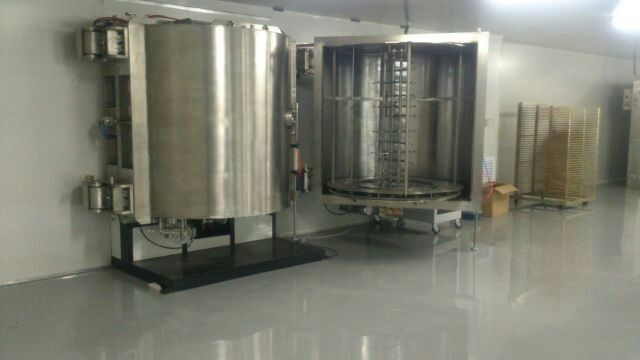

RT1616-EMI वैक्यूम मेटलाइजिंग मशीन विशेष रूप से EMI परिरक्षण पतली फिल्म बयान के लिए डिज़ाइन की गई है जो व्यापक रूप से दूरसंचार उपकरणों, कंप्यूटर, नोटबुक, उपभोक्ता इलेक्ट्रॉनिक्स, घरेलू उपकरण, एयरोस्पेस और सैन्य वस्तुओं में उपयोग की जाती है।

लाभ

पर्यावरण के अनुकूल हरे रंग की प्रक्रिया, प्रदूषण मुक्त का उपयोग करके फ़िनिश जमा किया जाता है;
उच्च दक्षता
उत्कृष्ट एकरूपता।
उच्च मात्रा में उत्पादन
कम लागत, बड़े पैमाने पर उत्पादन की मांग के लिए आदर्श समाधान
हाई यील्ड, 98% तक
मोटाई को नियंत्रित किया जा सकता है

डिज़ाइन विशेषताएँ

1) उच्च उत्पादकता के लिए 2-डोर संरचना और तेज पंपिंग गति
2) संचालन अनुकूल टच स्क्रीन पैनल पीएलसी नियंत्रण के साथ
3) स्थिर उत्पादन और उच्च गुणवत्ता के लिए मानवता के अनुकूल सॉफ्टवेयर प्रोग्राम डिजाइन।
4) उच्च स्पटरिंग लक्ष्य उपयोग दर एक कम उत्पादन लागत सुनिश्चित करती है।
5) अच्छी एकरूपता और उत्कृष्ट आसंजन
6) उत्पादन क्षमता और योग्य दर बढ़ाने के लिए बेहतर प्रदर्शन के लिए उन्नत डिजाइन अवधारणा।
7) प्लाज्मा सफाई और सतह गतिविधि उपचार के लिए आयन स्रोत डिवाइस आसंजन में सुधार करने के लिए।
8) पॉलीकोल द्वारा उच्च-वैक्यूम पंपिंग समय में 25% से 75% की कटौती - जल वाष्प क्रायोपम्प।

पॉलीकोल्ड को वाटर वाष्प क्रायोपम्प के रूप में भी नामित किया गया है, जल वाष्प को प्रभावी ढंग से पकड़ता है जिसमें 65% से 95% अवशिष्ट गैस हाय-खाली सिस्टम में शामिल हैं।जल वाष्प आमतौर पर पॉलीकोल्ड के साथ सबसे अधिक प्रतिक्रियाशील संदूषण मौजूद है, आप अपने मौजूदा सिस्टम में उत्पाद थ्रूपुट को 20% से 100% तक बढ़ाने और जमाव की गुणवत्ता में सुधार की उम्मीद कर सकते हैं।

1. उच्च-वैक्यूम पंपिंग समय में 25% से 75% की कटौती
2. 20% से 100% तक उत्पाद थ्रूपुट में वृद्धि;
3. एक वर्ष से कम समय का विशिष्ट भुगतान समय;
4. उच्च फिल्म गुणवत्ता, बेहतर आसंजन और अधिक प्रतिलिपि प्रस्तुत करने वाले बयान के लिए प्रसंस्करण के दौरान कम जल वाष्प आंशिक दबाव।

प्रकार:

• ऊर्ध्वाधर अभिविन्यास, सिलेंडर, 2-दरवाजे संरचना, सामने का उद्घाटन।

तकनीकी निर्देश:

• प्रदर्शन

1. अंतिम वैक्यूम दबाव: 5.0 × 10 से बेहतर-6Torr।
2. ऑपरेटिंग वैक्यूम प्रेशर: 1.0 × 10-4torr
3. नीचे पंप समय: 1 एटीएम से 1.0 × 10 तक-4Torr Tor5 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)
4. धातु सामग्री (वाष्पीकरण): स्टेनलेस स्टील, तांबा
5. ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-ऑटो / मैन्युअल रूप से

• संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली शामिल है:

1. निर्वात कक्ष

1.1 आकार: इनर डायमीटर 1600 मिमी

इनर ऊंचाई: 1600 मिमी

उपयोगी ऊंचाई: 1265 मिमी

कुल ऊंचाई: 1420 मिमी

1.2 सामग्री: वैक्यूम चैंबर SUS304

SUS304 दरवाजा और flanges

चैंबर संरचना को मजबूत करता है: SS41 हल्के स्टील, चित्रित परिष्करण सतह के उपचार के साथ।

चैंबर चेसिस SS41 हल्के स्टील के साथ चित्रित परिष्करण सतह के उपचार।

1.3 स्पटरिंग और वाष्पीकरण शील्ड: SUS304

1.4 देखें विंडो: चैम्बर के दरवाजों पर

1.5 वैक्यूम चैंबर वेंटिंग वाल्व (साइलेंसर सहित)

1.6 दरवाजा: SUS304 सामग्री व्यास 1600 मिमी भीतरी ऊंचाई: 1600 मिमी

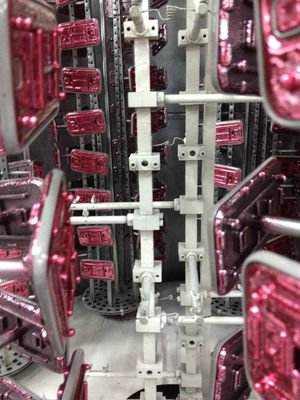

1.7 डिपॉजिट ड्राइविंग सिस्टम: सेंट्रल ड्राइविंग मैक्स।1400 मिमी * 1265mm

1.8 ड्राइविंग मोटर: 1 / 2HP

1.9 वाष्पीकरण शक्ति: 1 सेट / दरवाजा

डीसी स्पटरिंग पावर: 1 सेट

स्पटरिंग कैथोड का आकार: 125 * 1400 मिमी

2. रफ वैक्यूम पंपिंग सिस्टम

2.1 तेल सील रोटरी फलक वैक्यूम पंप - Leybold

a: पम्पिंग गति: 640 m³ / घंटा

2.2 रूट पंप - लेयबॉल्ड

a: पम्पिंग गति: 4400 m³ / घंटा

2.3 रफिंग वैक्यूम वाल्व: वायवीय मॉडल

2.4 वैक्यूम पाइपिंग लाइन: 6 ”और 8” SUS304 सामग्री

2.5 वैक्यूम वेंटिंग वाल्व: 3/8 ”विद्युतचुंबकीय मॉडल

3. उच्च वैक्यूम पंपिंग सिस्टम

3.1 तेल प्रसार पंप: RTDP-36

1. पंपिंग गति: 40000L / S
2. अंतिम वैक्यूम दबाव: 10 से बेहतर-7Torr।
3. ताप शक्ति: 3Phase, 21KW।
4. तेल की खपत: 9 लीटर

3.2 कोल्ड ट्रैप: 36 ”, ऑयल स्ट्रीम के खिलाफ पानी ठंडा होना

3.3 उच्च वैक्यूम वाल्व: वायवीय

3.4 हमेशा-लाइन वाल्व: वायवीय

4. विद्युत नियंत्रण और संचालन प्रणाली

4.1 मुख्य सर्किट: कोई नहीं-फ्यूज ब्रेकर स्विच, विद्युत चुम्बकीय स्विच,
सी / टी श्रृंखला प्रकार में

4.2 वाष्पीकरण शक्ति

4.3 वाष्पीकरण नियंत्रण प्रणाली

4.4 स्पटरिंग पावर, डीसी मॉडल

4.5 नियंत्रण प्रणाली: पीएलसी + टच स्क्रीन ऑटो / मैन्युअल रूप से

4.6 ऑपरेशन सिस्टम: टच स्क्रीन + डिस्प्ले

4.7 वैक्यूम दबाव मापने की प्रणाली

वैक्यूम गेज: लेयबॉल्ड सेंटर टू - 1 सेट

पूर्ण रेंज गेज: 760 Torr ~ 10-7 टॉर - 1 सेट

4.8 अलार्म सिस्टम:

संपीड़ित हवा का दबाव कम होता है: अलार्म ध्वनि

ठंडा पानी का प्रवाह कम है: अलार्म ध्वनि

मिस-ऑपरेशन: अलार्म साउंड

4.9 पावर लोड संकेतक: वोल्टेज संकेतक और वर्तमान संकेतक लोड करें

5. उप-प्रणाली

5.1 एयर कंप्रेस्ड वाल्व कंट्रोल सिस्टम

5.2 शीतलन जल प्रणाली: जल प्रवाह पाइप और स्विच वाल्व प्रणाली

5.3 पॉलीकोल्ड (-120 ~ -145 ℃) क्रायोपम्प - 1 सेट

मॉडल: मैक्सकूल- 2500 एल

अधिकतम भार :: 2500 डब्ल्यू

पंपिंग गति: 14000L / S।

6. डिपोजिशन सिस्टम

6.1 स्पटरिंग स्रोत

1. स्पटरिंग लक्ष्य ”125 मिमी * 1400 मिमी * 12 ~ 14 मिमी - 1 सेट
2. शटर - 1 सेट
3. द्रव्यमान प्रवाह नियंत्रक: अर गैस - 1 सेट
4. स्पटरिंग पावर सप्लाई: डीसी 60KW - 1 सेट

6.2 वाष्पीकरण स्रोत

1. टंगस्टन वाष्पीकरण स्रोत
2. वाष्पीकरण बिजली की आपूर्ति: 20kVA
3. आयन स्रोत डिवाइस और बिजली की आपूर्ति
4. काम का माहौल

संपीड़ित हवा: 5 ~ 8 किग्रा / सेमी2

ठंडा पानी: पानी में तापमान: 20 ~ 25 ℃, 200 लीटर / मिनट,
पानी में दबाव: 2 ~ 3 किलो / सेमी2

पावर: 3 चरण 380V 50 हर्ट्ज (60 हर्ट्ज), 160kVA

स्थापना क्षेत्र: (एल * डब्ल्यू * एच) 6500 * 5500 * 2700 मिमी

निकास: यांत्रिक पंपों के लिए वेंट

हमें विभिन्न 3D भागों के लिए सबसे उपयुक्त कोटिंग प्रक्रियाओं को डिजाइन और विकसित करने का प्रयास किया गया है, जो हमारे ग्राहक उत्पादन आवश्यकताओं को पूरा करते हैं।तो हम ईएमआई कोटिंग के लिए कुल कोटिंग समाधान प्रदान करते हैं।

यदि अनुकूलित कोटिंग प्रणाली की आवश्यकता है, तो कृपया अपने विचारों और विचारों को हमारी टीम के साथ साझा करें और अपने उत्पादों के विनिर्देशों को प्रस्तुत करें, हम सबसे अच्छा समाधान निकालने के लिए मिलकर काम करेंगे।

अधिक विनिर्देशों के लिए कृपया हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको कुल कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
