| ब्रांड नाम: | ROYAL |
| मॉडल संख्या: | आरटीए |
| एमओक्यू: | 1 सेट |
| कीमत: | depends on |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 10 समूह |

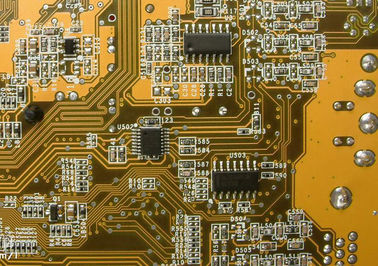

पीवीडी डीसी स्पटरिंग प्रोसेस, कॉपर प्लेटिंग, एयू स्पटरिंग डिपोजिशन द्वारा सर्किट बोर्ड कंडक्टिव थिन फिल्म डिपोजिशन
------ बड़ी क्षमता, लचीले मॉड्यूल डिजाइन, सटीक निर्माण।
तकनीकी लाभ:

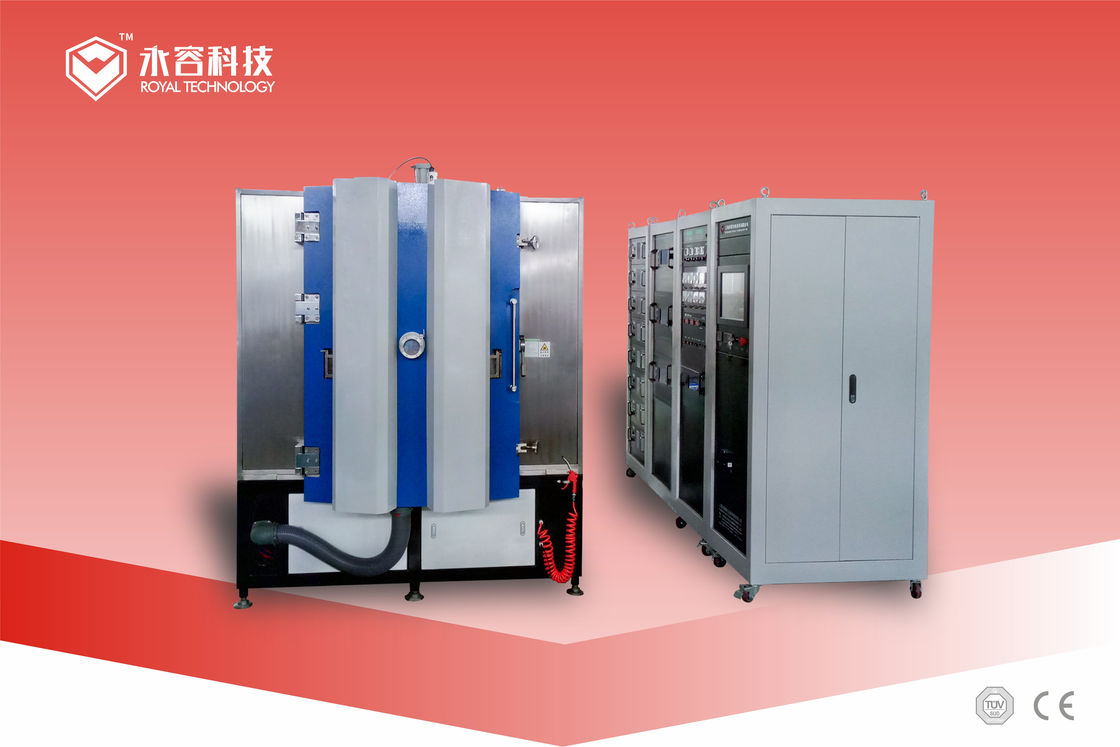

DPC-RTAS1215+ स्पटरिंग सिस्टम मूल ASC1215 मॉडल का उन्नत संस्करण है, नवीनतम सिस्टम के कई फायदे हैं:
उच्च कुशल प्रक्रिया:
1. टर्नओवर स्थिरता डिजाइन द्वारा डबल पक्षीय कोटिंग उपलब्ध है
2. कई स्रोतों के लिए 8 मानक प्लानर कैथोड फ्लैंगेस तक
3. प्रति चक्र 2.2 ㎡ सिरेमिक चिप्स तक बड़ी क्षमता
4. पूरी तरह से स्वचालन, पीएलसी + टच स्क्रीन, वन-टच कंट्रोल सिस्टम
कम उत्पादन लागत:
1. 2 चुंबकीय निलंबन आणविक पंपों से लैस, तेजी से शुरू होने का समय, मुफ्त रखरखाव;
2. अधिकतम ताप शक्ति;
3. इष्टतम स्थान के उपयोग के लिए कक्ष का अष्टकोणीय आकार, कोटिंग्स के तेजी से जमाव के लिए 8 चाप स्रोतों और 4 स्पटरिंग कैथोड तक

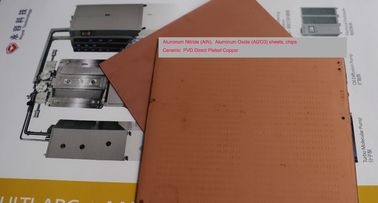

डीपीसी प्रक्रिया- डायरेक्ट प्लेटिंग कॉपर इलेक्ट्रॉनिक उद्योगों में एलईडी और सेमीकंडक्टर्स के साथ लागू एक उन्नत कोटिंग तकनीक है।एक विशिष्ट अनुप्रयोग सिरेमिक रेडिएटिंग सबस्ट्रेट है।एल्यूमीनियम ऑक्साइड (Al2O3) पर कॉपर कंडक्टिव फिल्म का जमाव, PVD वैक्यूम स्पटरिंग तकनीक द्वारा AlN सबस्ट्रेट्स, पारंपरिक निर्माण विधियों की तुलना में सबसे बड़ा लाभ है: DBC LTCC HTCC की उत्पादन लागत बहुत कम है।
रॉयल टेक्नोलॉजी की टीम ने पीवीडी स्पटरिंग तकनीक को सफलतापूर्वक लागू करने वाली डीपीसी प्रक्रिया को विकसित करने के लिए हमारे ग्राहक के साथ सहयोग किया।
डीपीसी के आवेदन:
एचबीएलईडी
सौर सांद्रक कोशिकाओं के लिए सबस्ट्रेट्स
ऑटोमोटिव मोटर नियंत्रण सहित पावर सेमीकंडक्टर पैकेजिंग
हाइब्रिड और इलेक्ट्रिक ऑटोमोबाइल पावर मैनेजमेंट इलेक्ट्रॉनिक्स

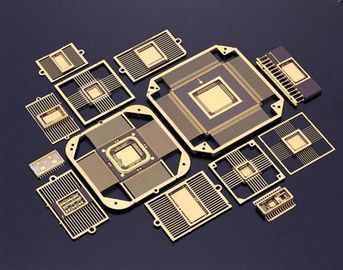

आरएफ के लिए पैकेज
माइक्रोवेव उपकरण
तकनीकी निर्देश
| विवरण | डीपीसी-RTAS1215+ |
| कक्षऊँचाई (मिमी) | 1500 |
| चैंबर व्यास (मिमी) | φ1200 |
| स्पटरिंग कैथोड माउंटिंग फ्लैंज | 4 |
| आयन स्रोत बढ़ते निकला हुआ किनारा | 1 |
| चाप कैथोड बढ़ते निकला हुआ किनारा | 8 |
| उपग्रह (मिमी) | 16 x Φ150 |
| स्पंदित बायस पावर (किलोवाट) | 36 |
| स्पटरिंग पावर (किलोवाट) | DC36 + MF36 |
| आर्क पावर (किलोवाट) | 8 x 5 |
| आयन स्रोत शक्ति (किलोवाट) | 5 |
| ताप शक्ति (किलोवाट) | 36 |
| प्रभावी कोटिंग ऊंचाई (मिमी) | 1020 |
| चुंबकीय निलंबन आणविक पंप | 2 x 3300 एल/एस |
| जड़ पंप | 1 x 1000m³/एच |
| रोटरी फलक पंप | 1 x 300m³/एच |
| होल्डिंग पंप | 1 एक्स60m³/एच |
| क्षमता | 2.2㎡ |
| स्थापना क्षेत्र (एल एक्स डब्ल्यू एक्स एच) मिमी | 4200*6000*3500 |
एचएमआई + टच स्क्रीन ऑपरेशन सिस्टम
कृपया अधिक विशिष्टताओं के लिए हमसे संपर्क करें, आपको कुल कोटिंग समाधान प्रदान करने के लिए रॉयल टेक्नोलॉजी को सम्मानित किया जाता है।
