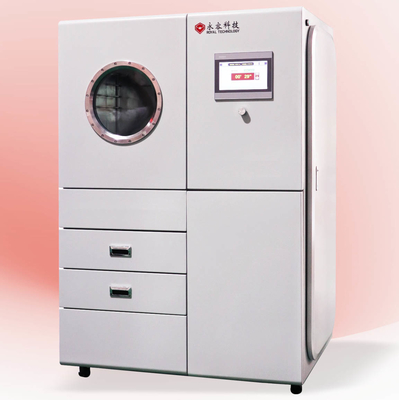

फोरेंसिक मेटल वैक्यूम डिपोजिशन सिस्टम फिंगरप्रिंट रिमार्क इमेजिंग पोर्टेबल डिजाइन

फोरेंसिक वैक्यूम धातु जमा प्रणाली कस्टम डिजाइन और पुलिस उपकरण के लिए विशेष रूप से बनाया गया है। रॉयल प्रौद्योगिकी ग्राहक के साथ समन्वय करने के लिए 9 महीने खर्च,20 से अधिक तकनीकी बैठकों के बाद चर्चा और संशोधन, पहली मशीन का जन्म आखिरकार 2018 में हुआ।

लाभ और लाभ:

1संकुचित पदचिह्न के साथ पोर्टेबल डिजाइन

2. पानी-ठंडा मुक्त प्रणाली, आवश्यक कार्य वातावरण केवल विद्युत शक्ति हैः 1Ph, 220V 50Hz, 60A;

3वाष्पीकरण प्रक्रिया का निरीक्षण करने के लिए बड़े दृश्य पोर्ट, क्वार्ट्ज खिड़की के साथ 400 मिमी तक;

4तेजी से चक्र कोटिंग प्रक्रिया के लिए शक्तिशाली वैक्यूम पम्पिंग प्रणालीः उच्च टर्बो आणविक पंप, किसी भी दिशा में इकट्ठा करने के लिए उपलब्ध; एक बड़ी मात्रा में 2-चरण घूर्णी पाली पंप से लैस।

5कम संचालन लागत और कम रखरखाव लागत।

6एचएमआई डिवाइस के आधार पर लचीला संचालनः प्रसंस्करण पृष्ठ, वक्र रिकॉर्ड पृष्ठ, अलार्म पृष्ठ, रखरखाव पृष्ठ आदि। प्रसंस्करण डेटा डाउनलोड करने के लिए डेटा लॉग इन और यूएसबी कनेक्शन पोर्ट।

काम के टुकड़े सामग्री हो सकते हैंःप्लास्टिक, धातु, इस्पात, पॉलिमर, कागज, कपड़े या कांच की सामग्री, बैंक कार्ड, बंदूक आदि अपराध के टुकड़े।

तकनीकी विनिर्देश

प्रदर्शन

1अंतिम वैक्यूम दबावः 9.0*10-5 Pa से बेहतर;

• ऑपरेटिंग वैक्यूम दबावः 6.0*10-3 Pa ~ 9.0*10-3 Pa;
• आधार वैक्यूम दबावः 3.0*10-4 Pa

4पंप डाउन समयः 1 एटीएम से 9.0×10-3 Pa≤15 मिनट (कमरे का तापमान, सूखा, साफ और खाली कक्ष)

5अवसादन स्रोत: वोल्फ़्रेम बोर्ड फिलामेंट वाष्पीकरण

6ऑपरेटिंग मॉडल: पूर्ण स्वचालित / अर्ध-स्वचालित / मैनुअल

7जमाव सामग्रीः जिंक, चांदी, सोना, एल्यूमीनियम आदि।

संरचना

वैक्यूम कोटिंग मशीन में नीचे सूचीबद्ध कुंजी पूर्ण प्रणाली होती है:

1वैक्यूम कक्ष
1.1 आकारः आंतरिक चौड़ाईः 450 मिमी, गहराईः 450 मिमी

आंतरिक ऊंचाईः 500 मिमी

1.2 सामग्रीः वैक्यूम कक्ष SUS304

दरवाजे और फ्लैंग्स SUS304

कक्ष मजबूत संरचनाः SUS304

कैमरा चेसिस एसएस 41 हल्के स्टील के साथ चित्रित परिष्करण सतह उपचार।

1.3 वाष्पीकरण ढाल: SUS304

1.4 दृश्य खिड़की: कक्ष के दरवाजे पर, क्वार्ट्ज सामग्री।

1.5 वैक्यूम कक्ष वेंटिलेशन वाल्व (साइलेंसर सहित)

2. वैक्यूम पम्पिंग प्रणाली

कच्चे वैक्यूम पम्पिंग प्रणालीः 2-चरण घुमावदार पाली पंप-1 सेट

उच्च वैक्यूम पम्पिंग प्रणालीः टर्बो आणविक पंप-1 सेट

3विद्युत नियंत्रण और संचालन प्रणाली- पीएलसी + टच स्क्रीन

मुख्य सर्किटः गैर-फ्यूज ब्रेक स्विच, विद्युत चुम्बकीय स्विच, सीरीज प्रकार में सी/टी

4वाष्पीकरण शक्ति - 1 सेट

5वाष्पीकरण नियंत्रण प्रणाली

5.1 संचालन प्रणालीः टच स्क्रीन + पीएलसी, नुस्खा नियंत्रण और डेटा लॉगिंग, ऑटो बंद, ऑटो निकासी, ऑटो कोटिंग

6माप प्रणाली

6.1 वैक्यूम दबावः वैक्यूम गेजः पिरानी + पेनिंग गेज + फुल रेंज वैक्यूम गेज

7. अलार्म प्रणाली: संपीड़ित हवा का दबाव, शीतलन जल प्रवाह, गलत संचालन;

पावर लोड सूचक: वोल्टेज सूचक और लोड करंट सूचक

8अवशेष जमा करने की प्रणाली

8.1 जमाव का स्रोत: वोल्फ़्रेम बोर्ड

8.2 जमाव सामग्रीः जिंक, एल्यूमीनियम, चांदी, सोना

9कार्य वातावरण

9.1 एकल चरण, 220V 50Hz ((60Hz), 5KW

9.2 स्थापना क्षेत्रः (L*W*H) 2000*1000*2300 मिमी

9.3 निकासः यांत्रिक पंपों के लिए वेंटिलेशन

कृपया अधिक विवरण के लिए हमसे संपर्क करें, रॉयल टेक्नोलॉजी आपको पूर्ण कोटिंग समाधान प्रदान करने के लिए सम्मानित है।
